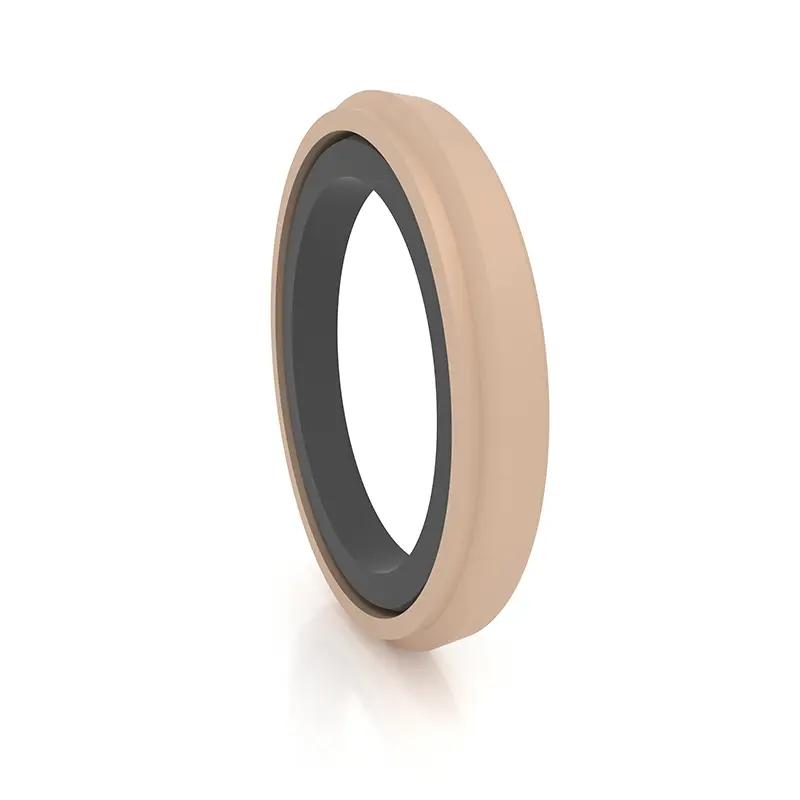

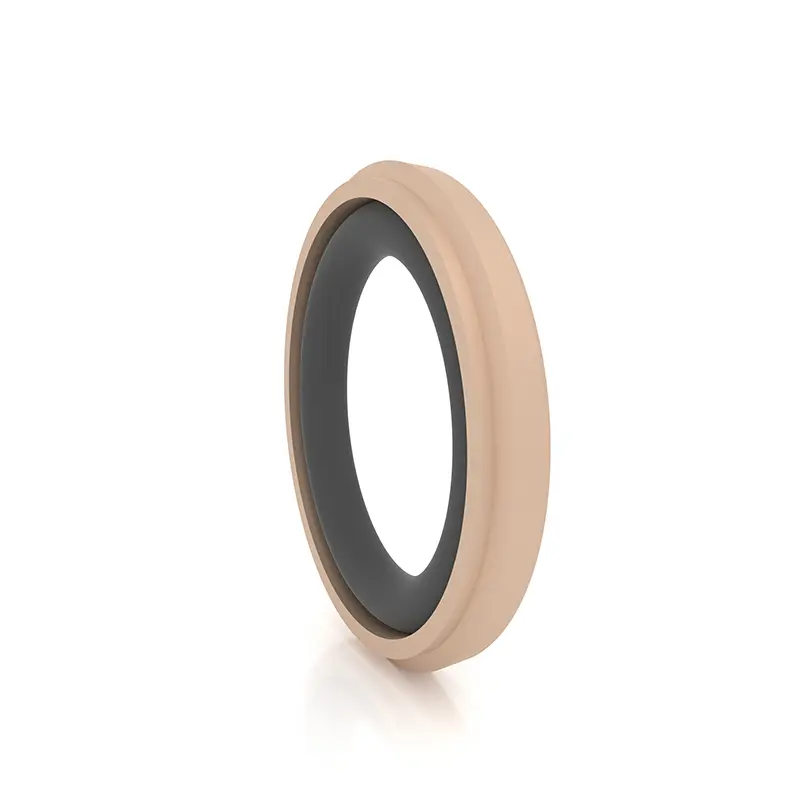

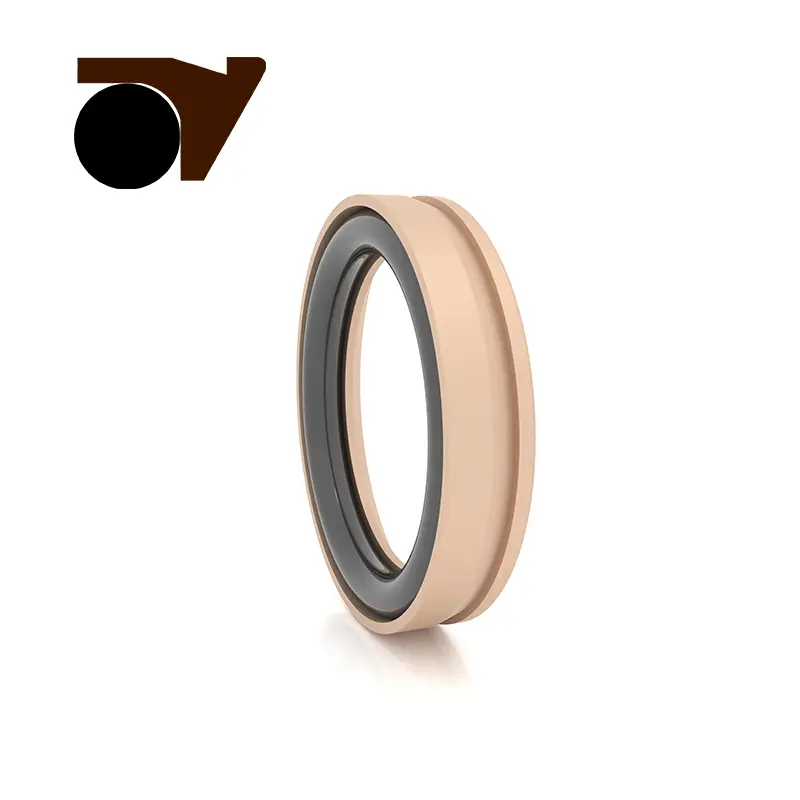

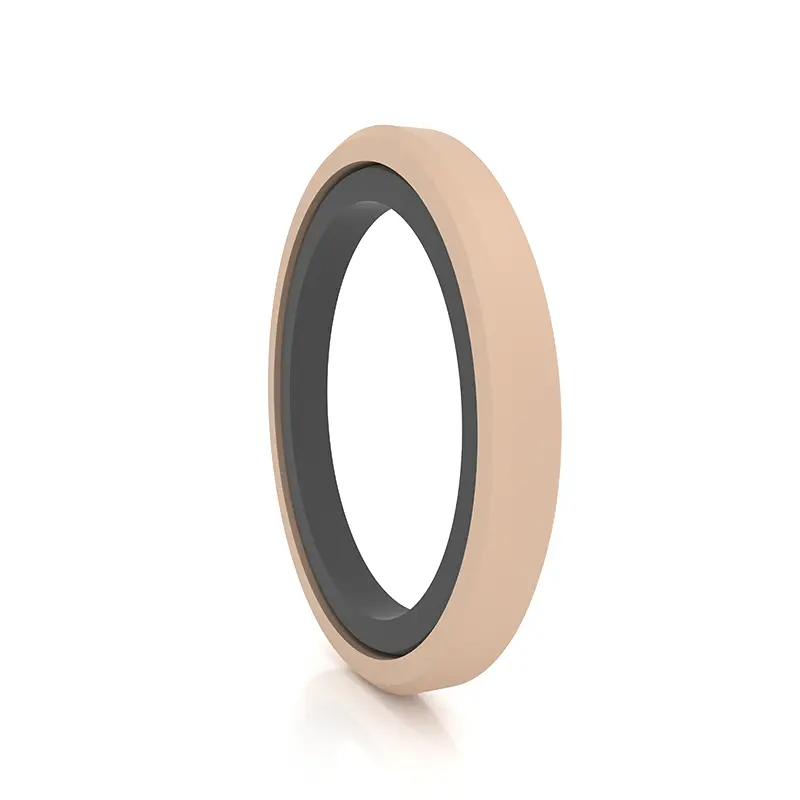

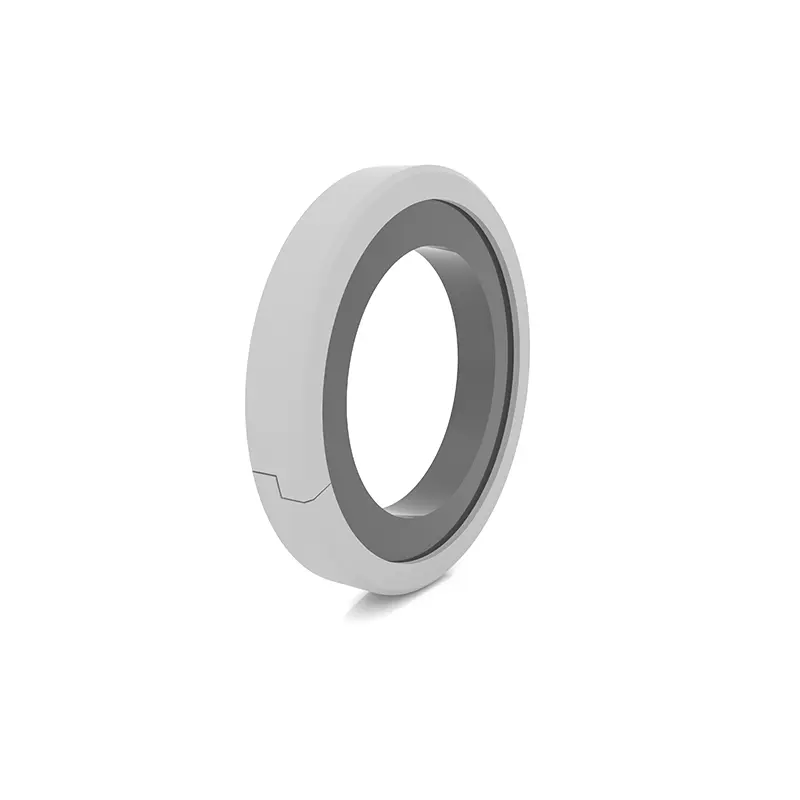

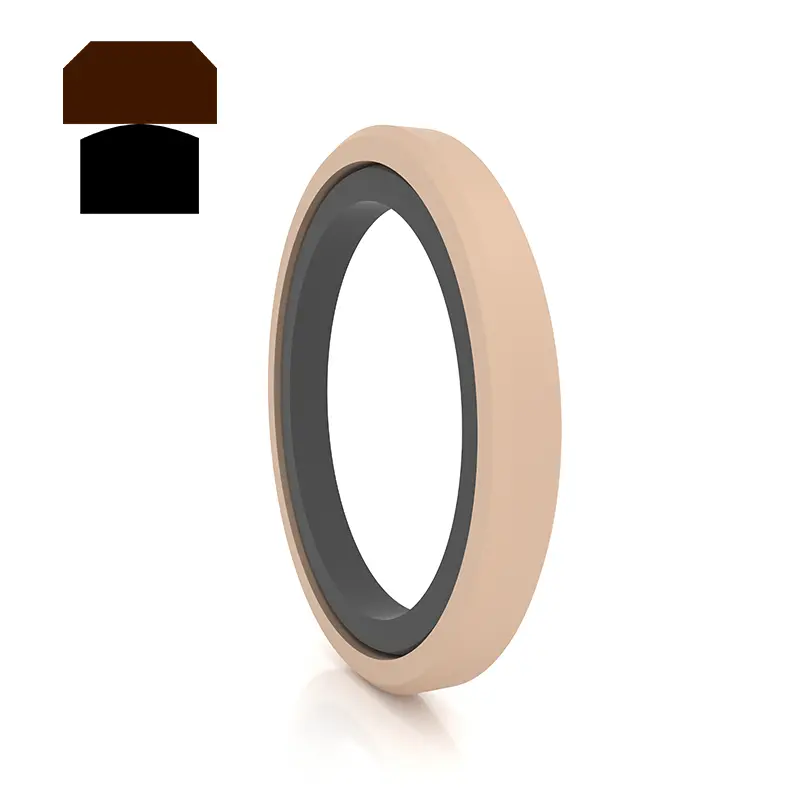

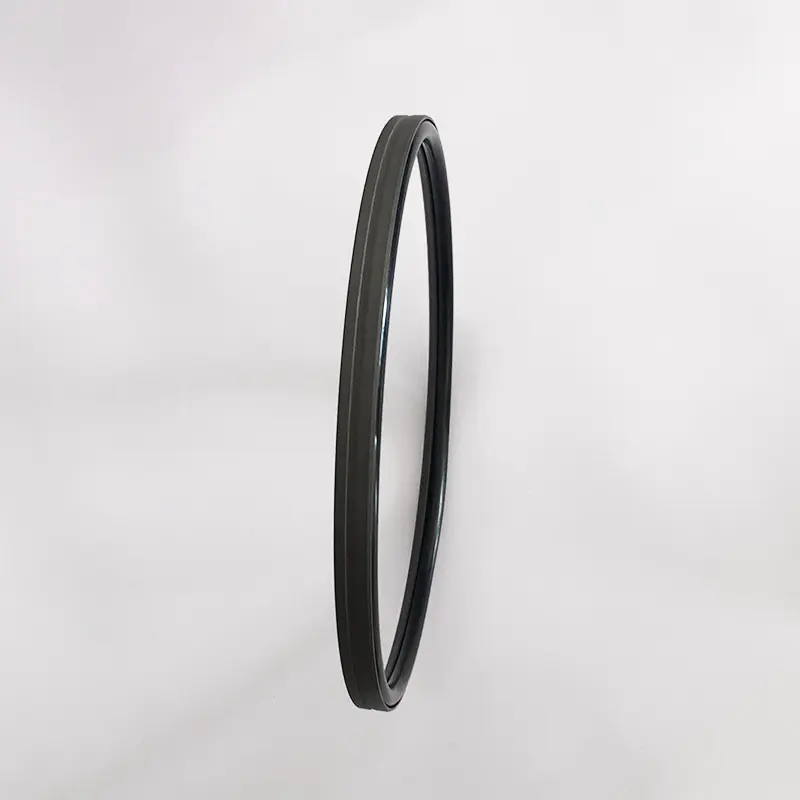

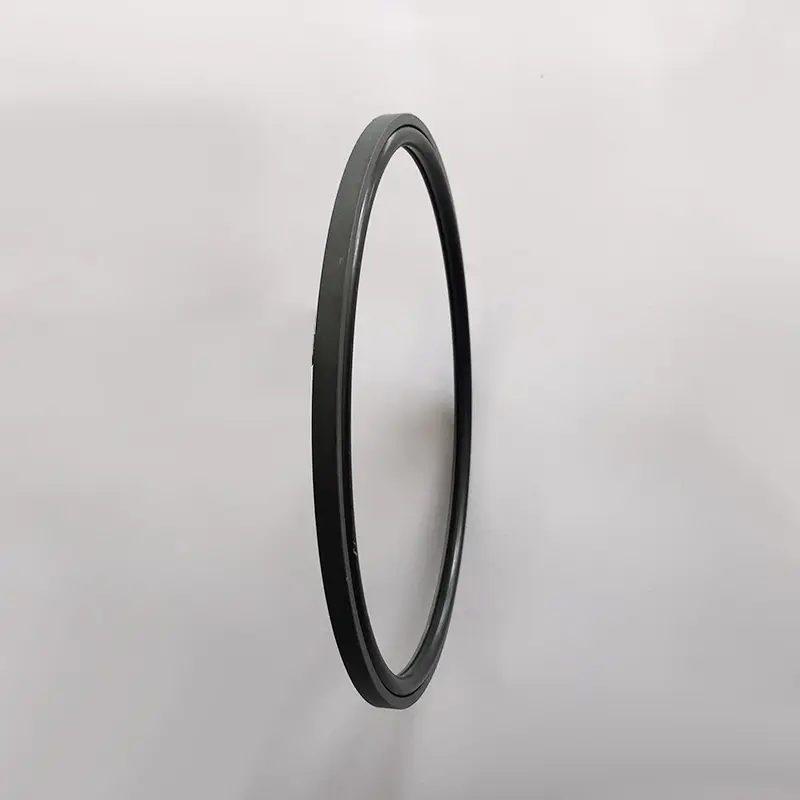

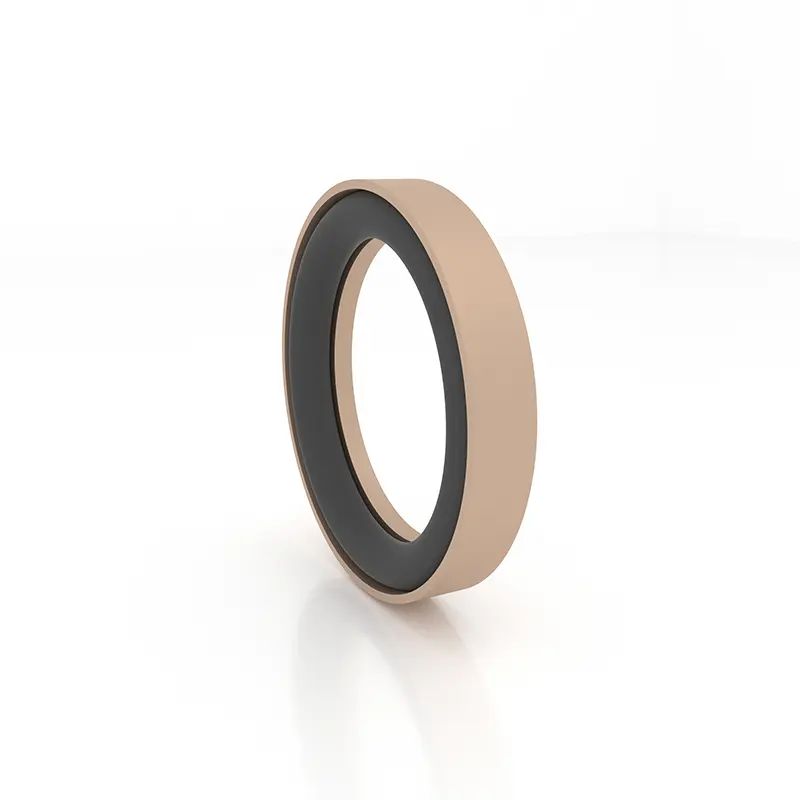

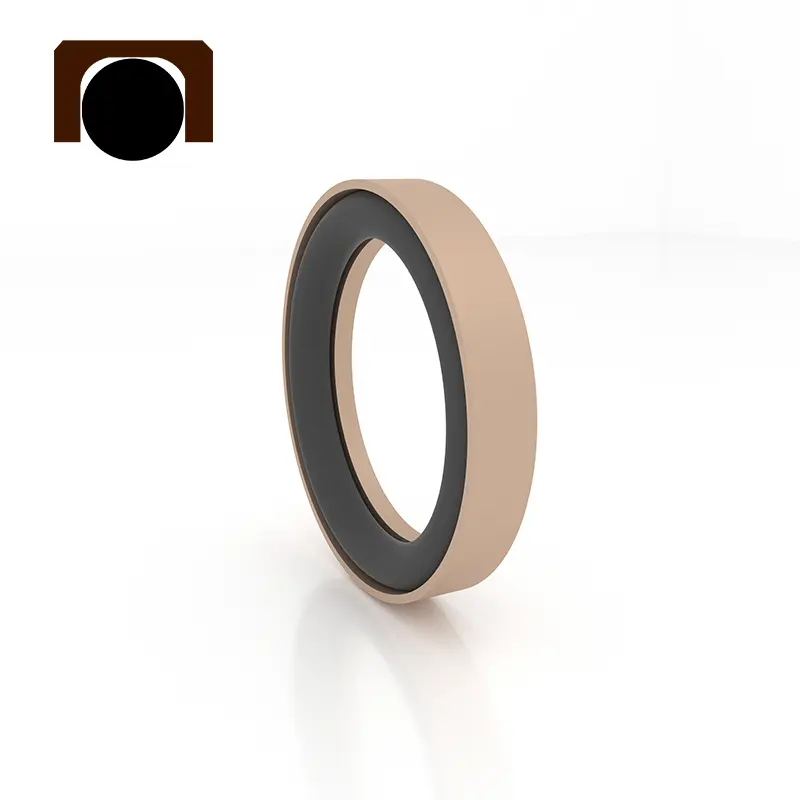

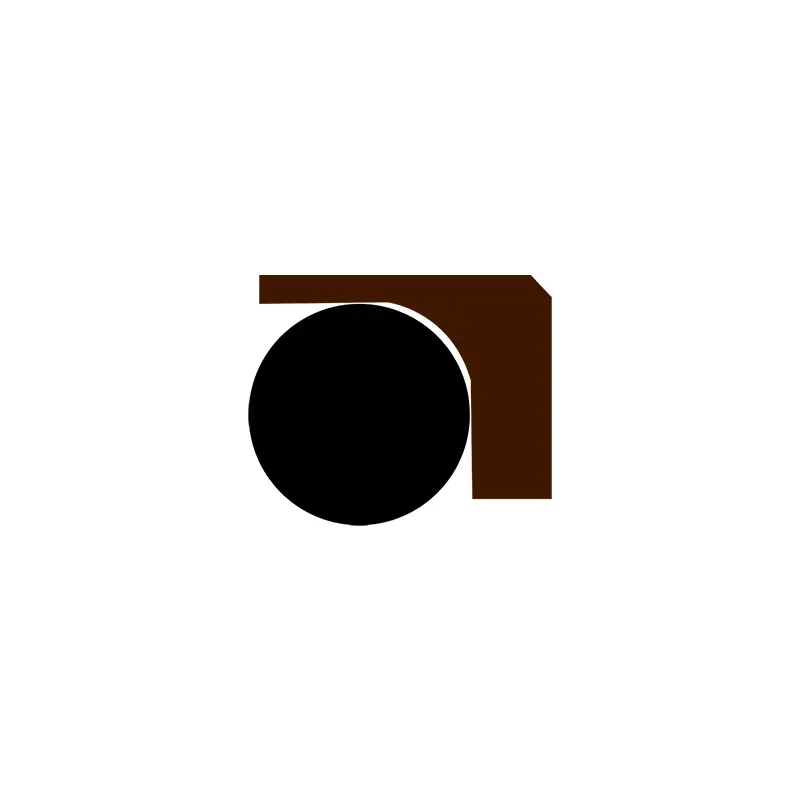

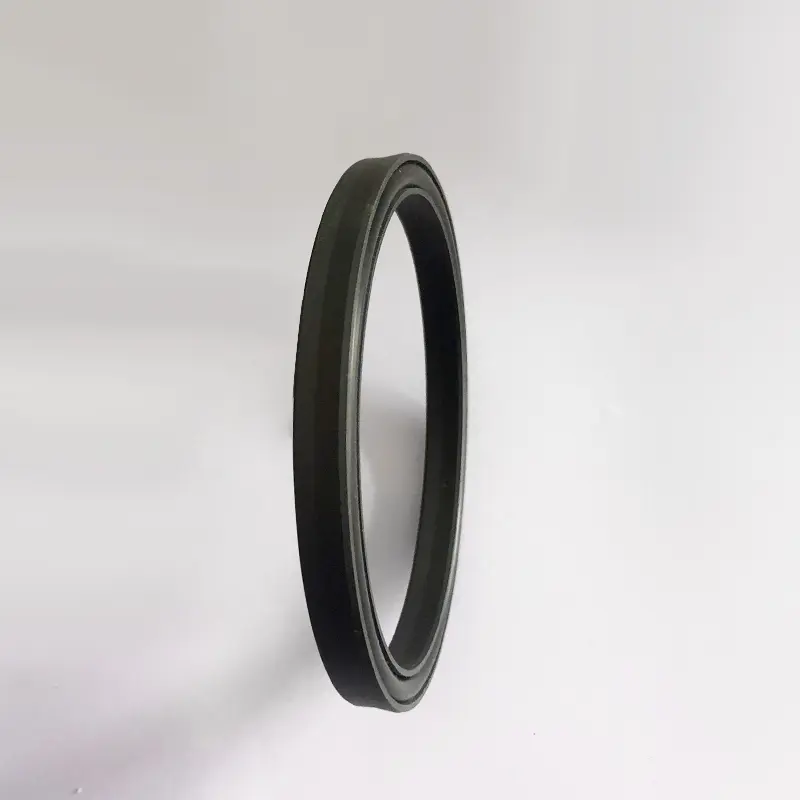

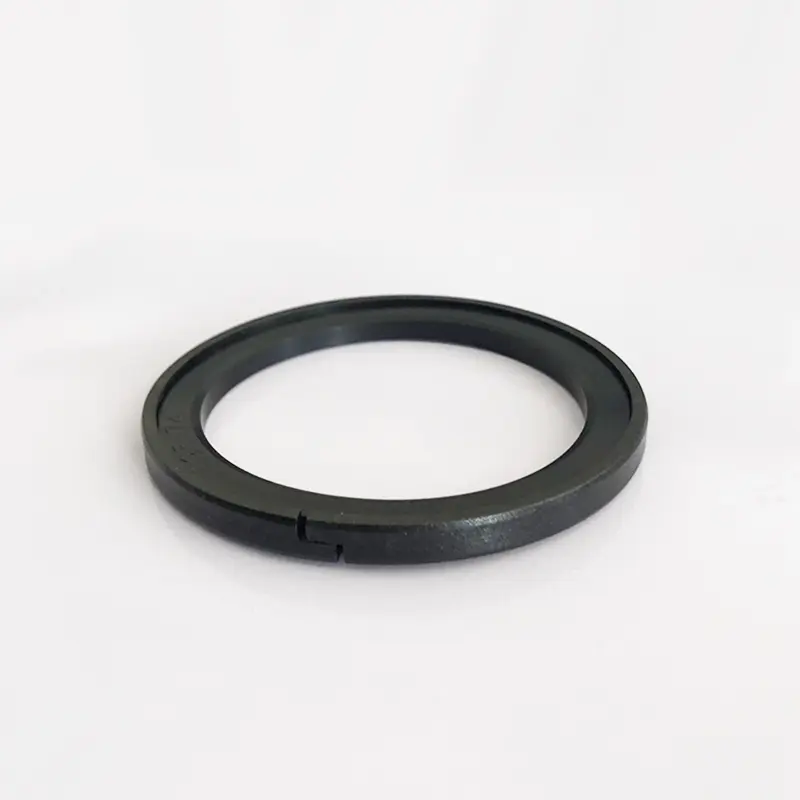

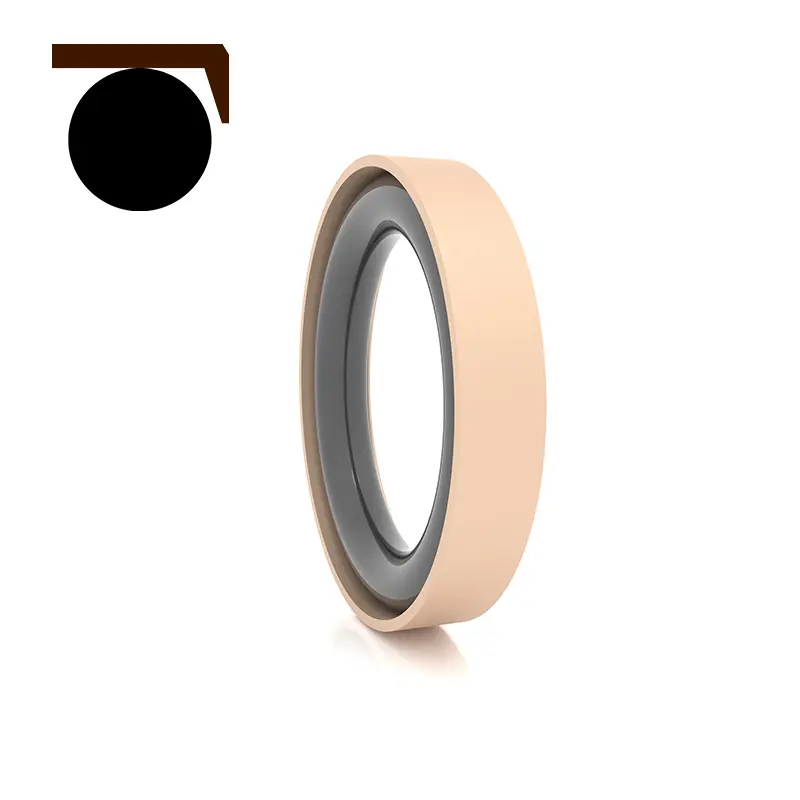

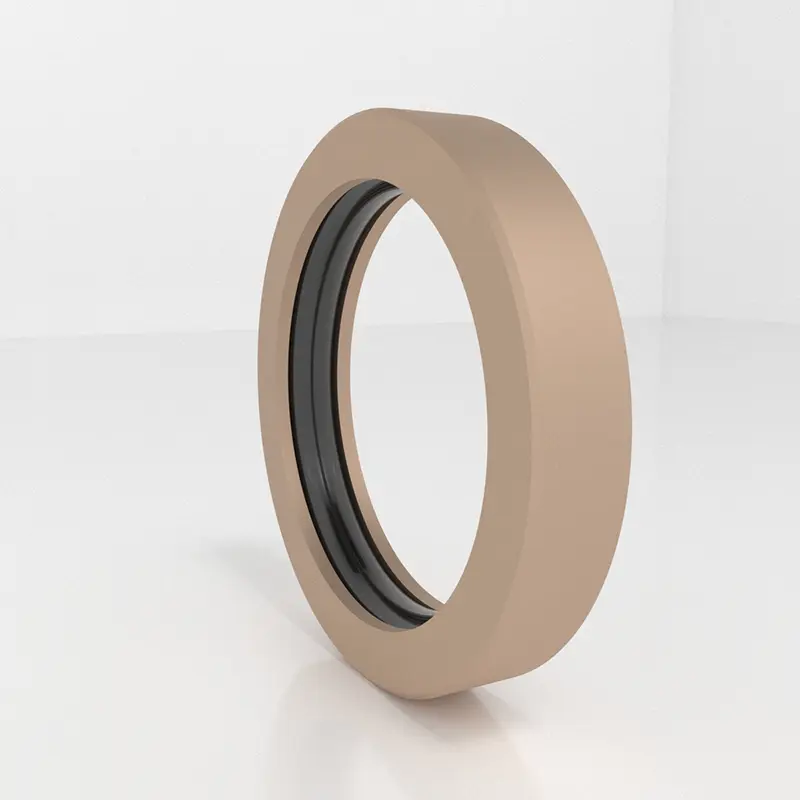

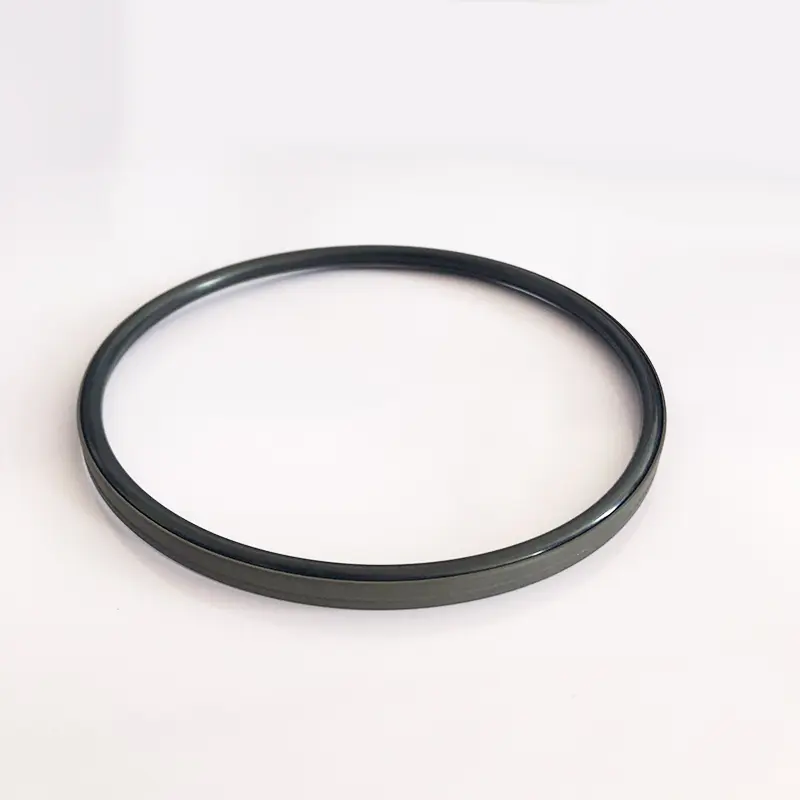

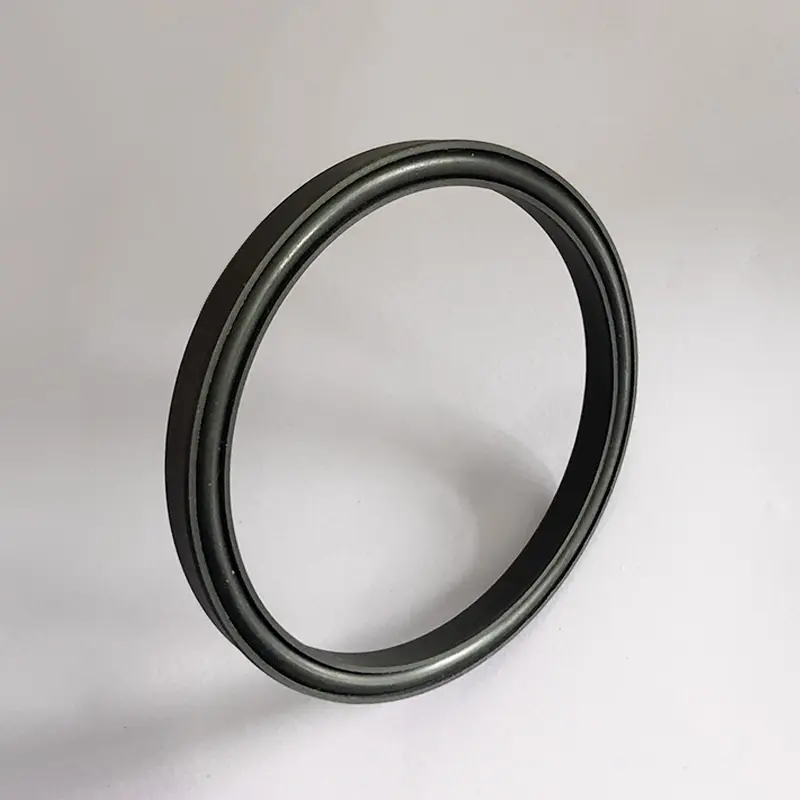

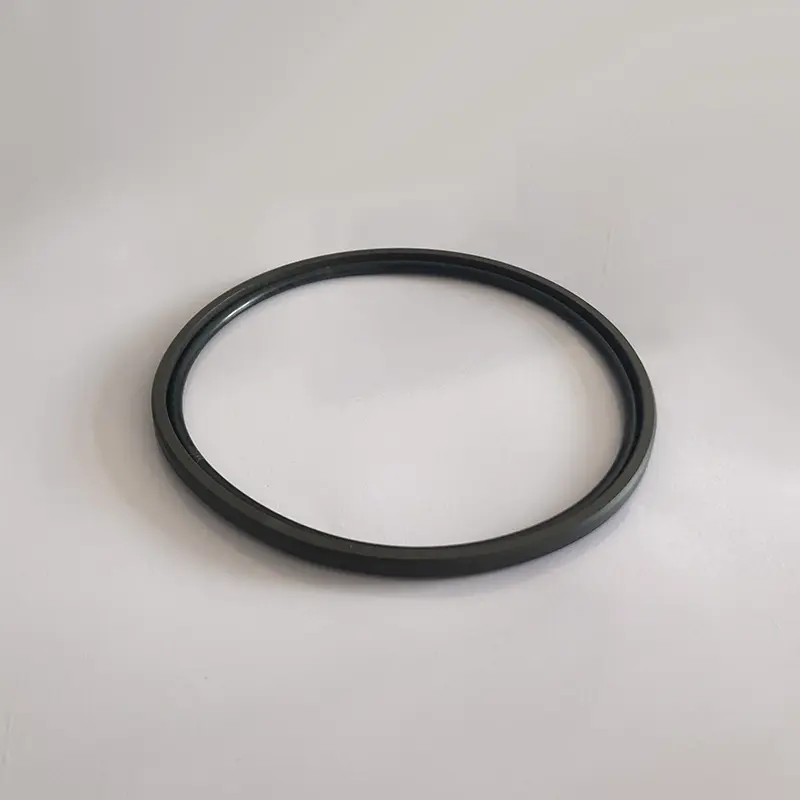

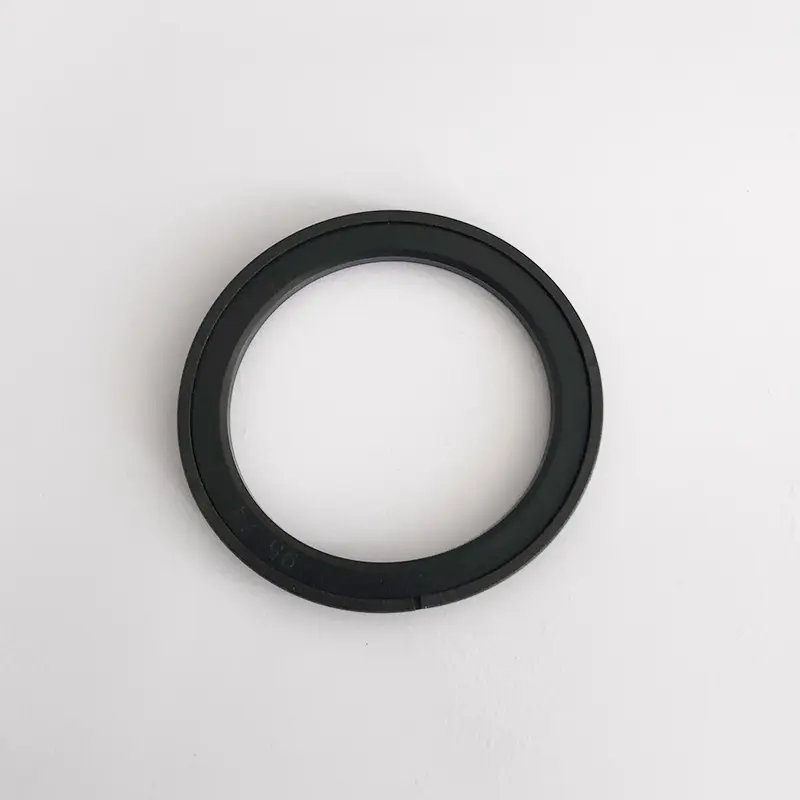

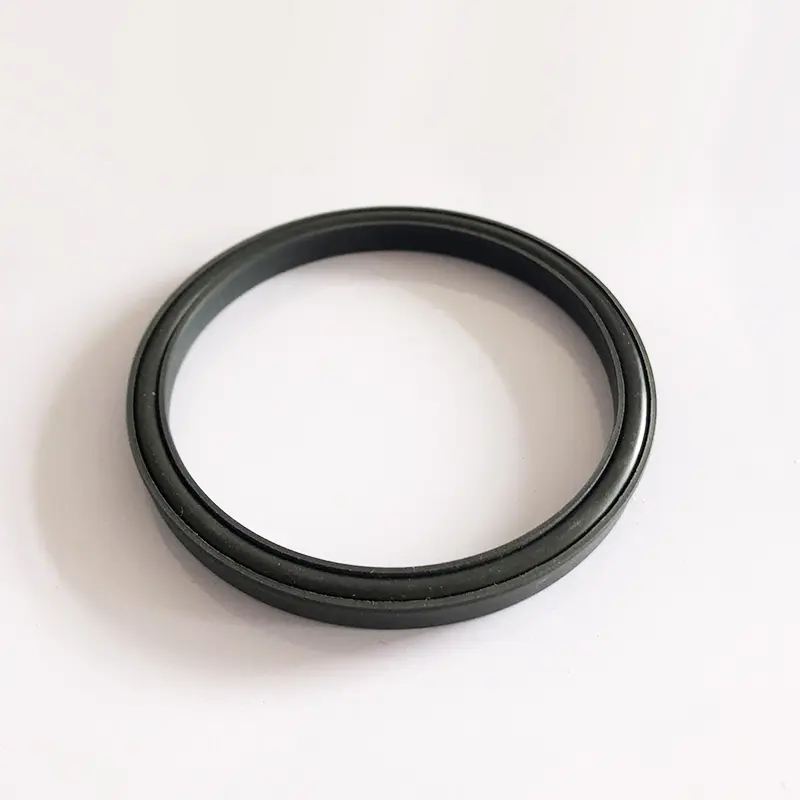

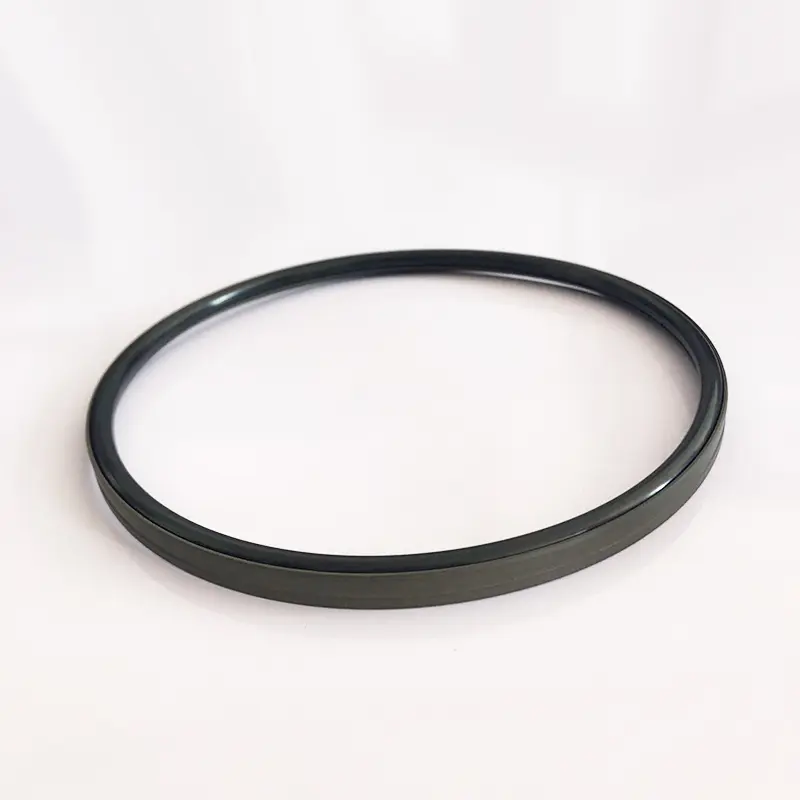

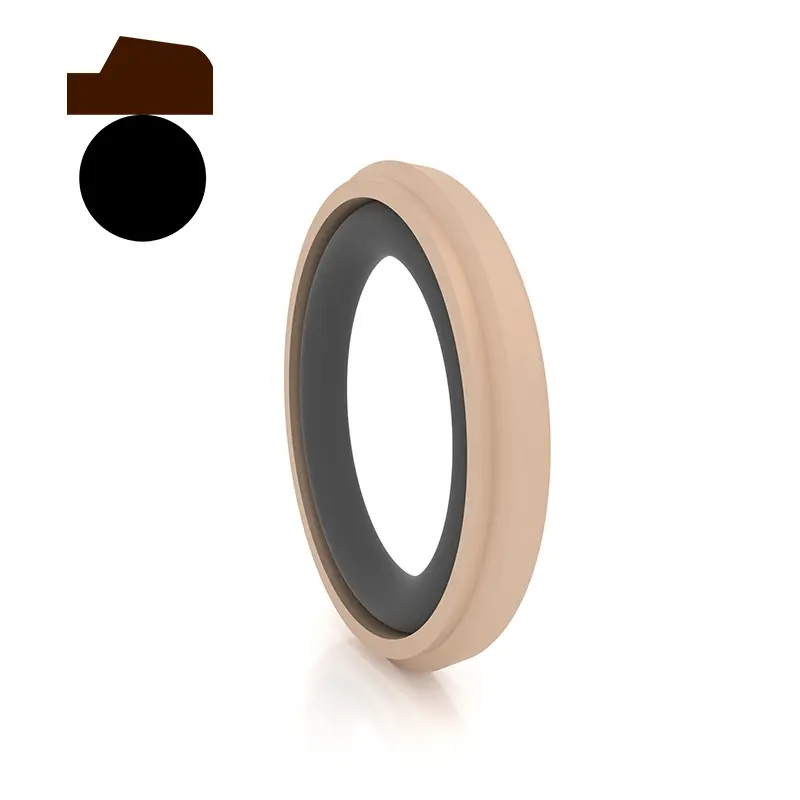

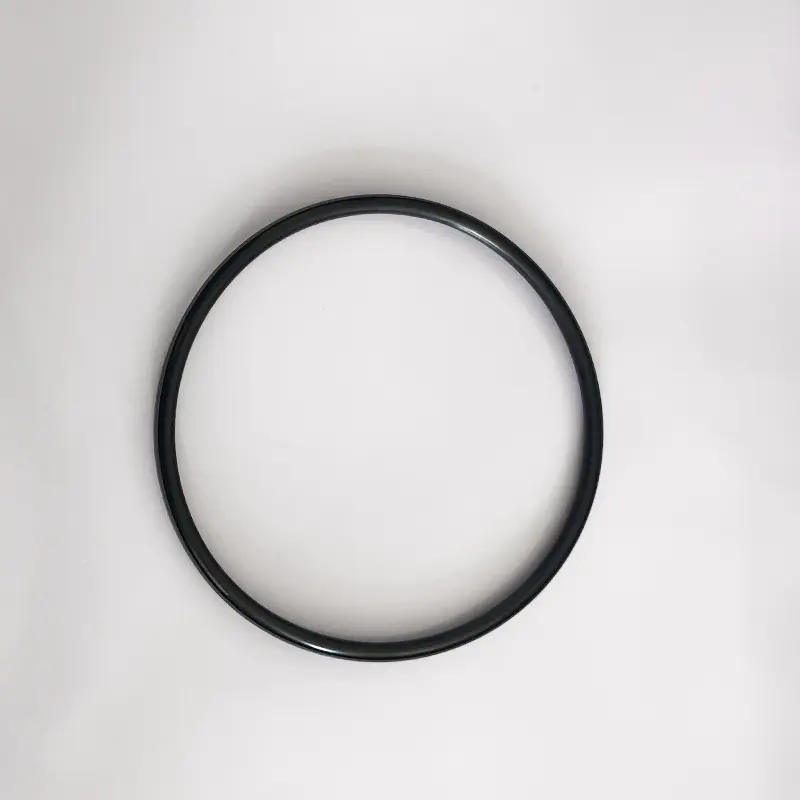

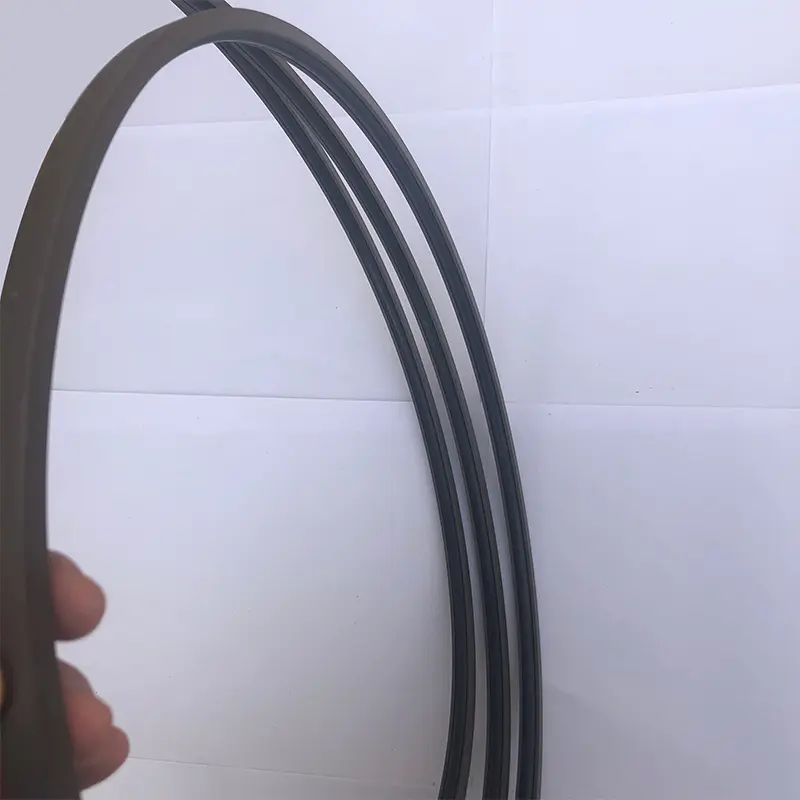

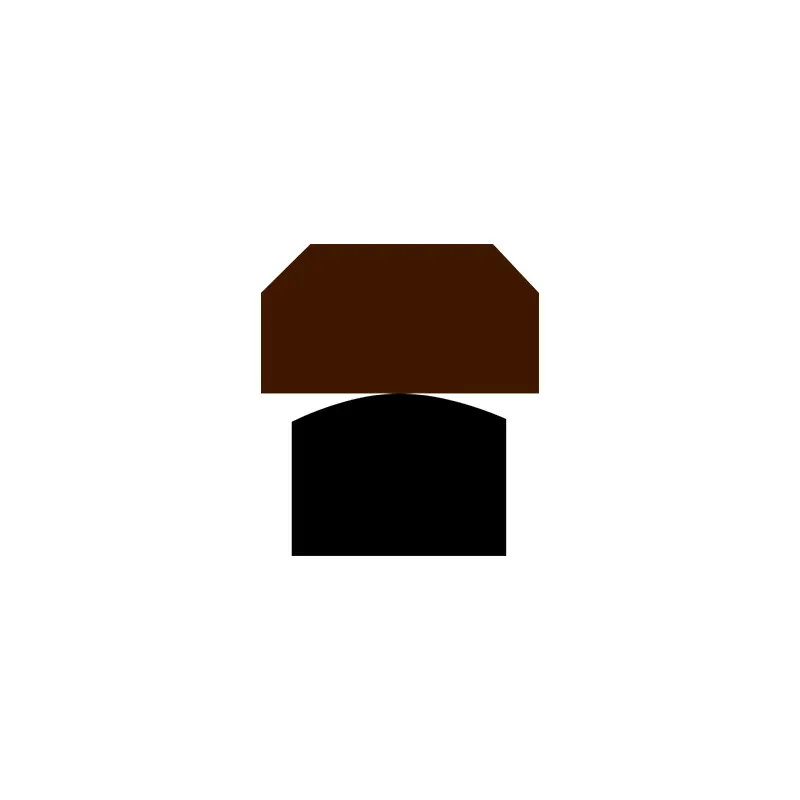

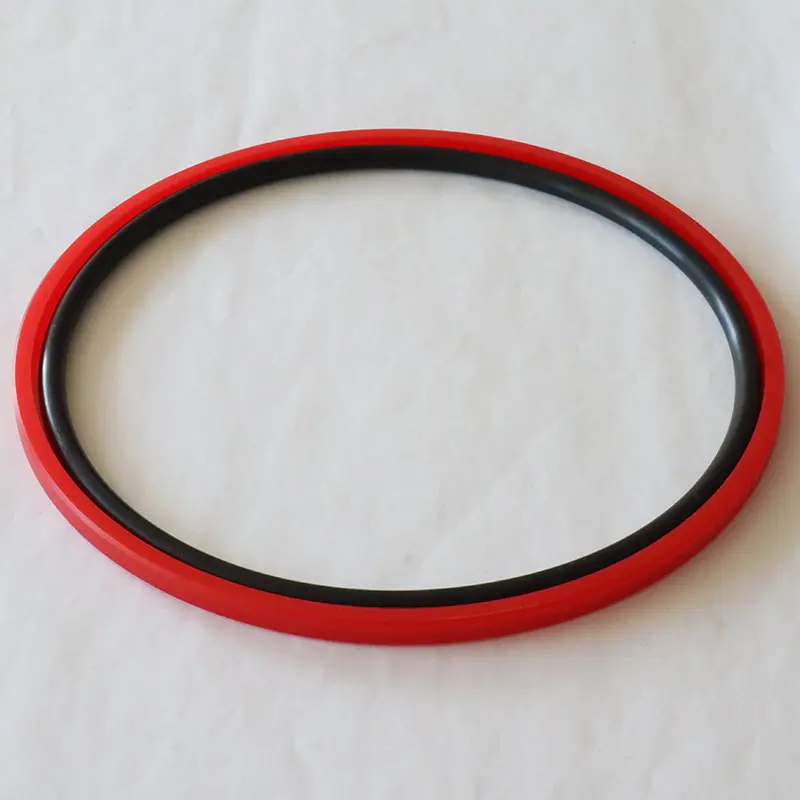

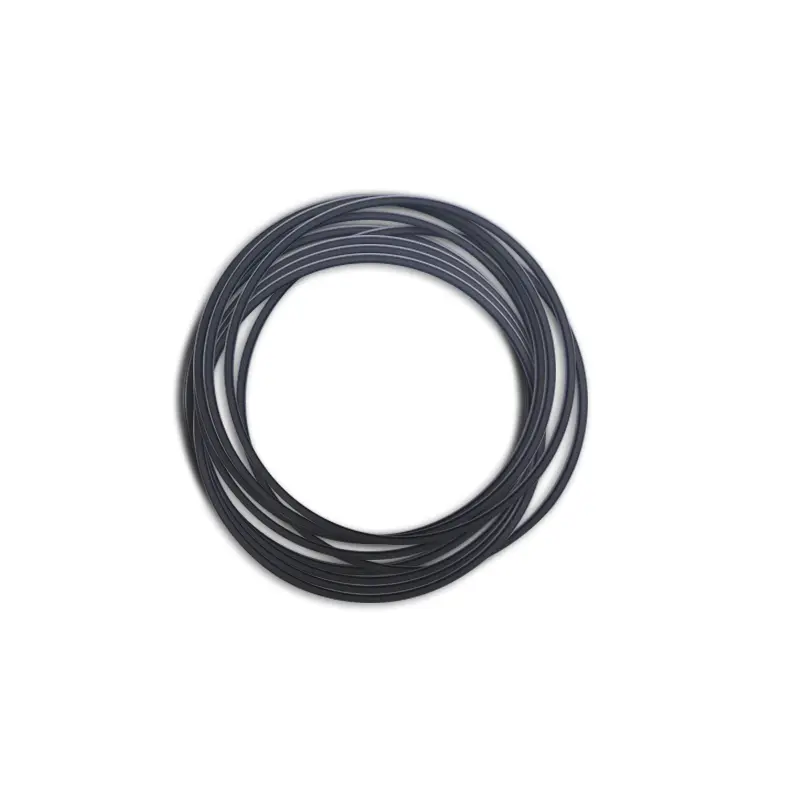

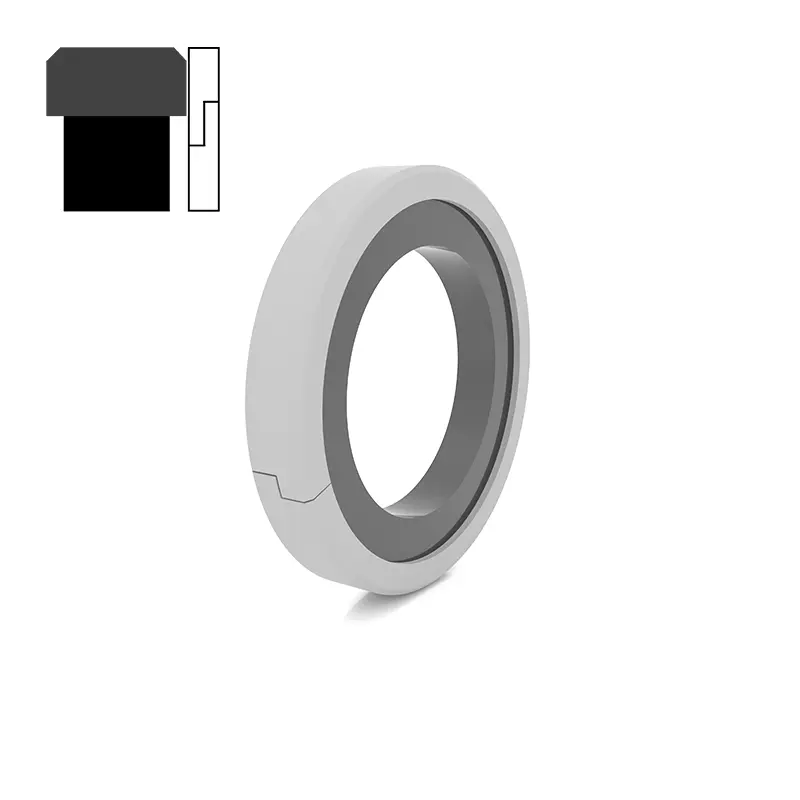

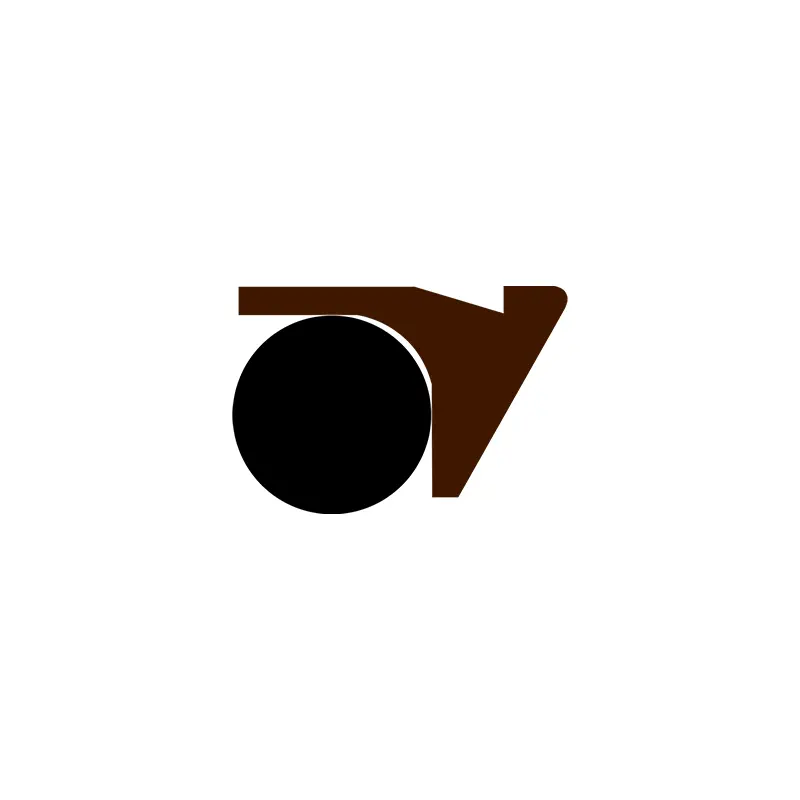

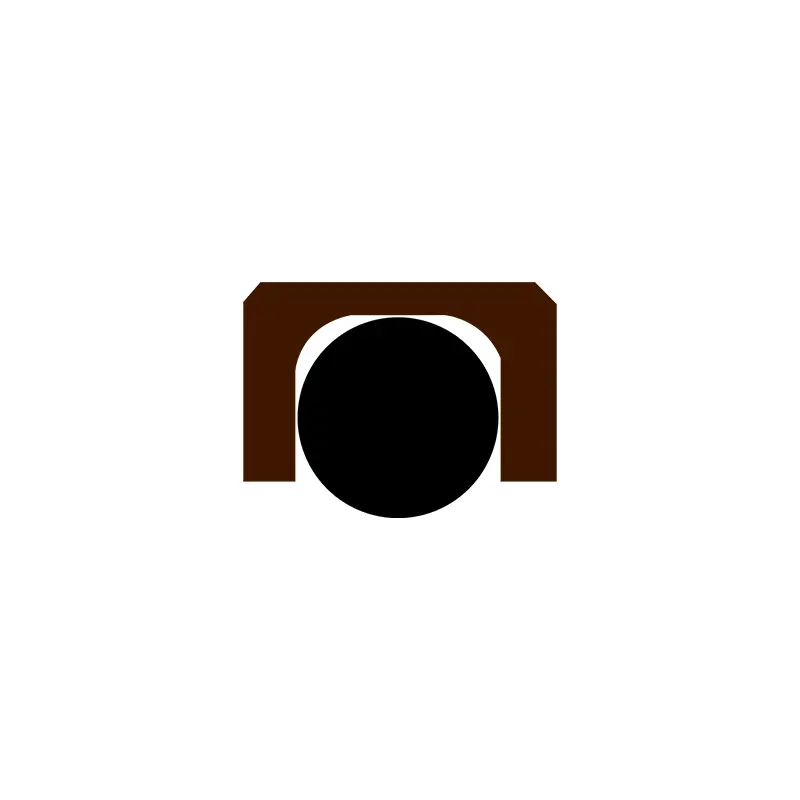

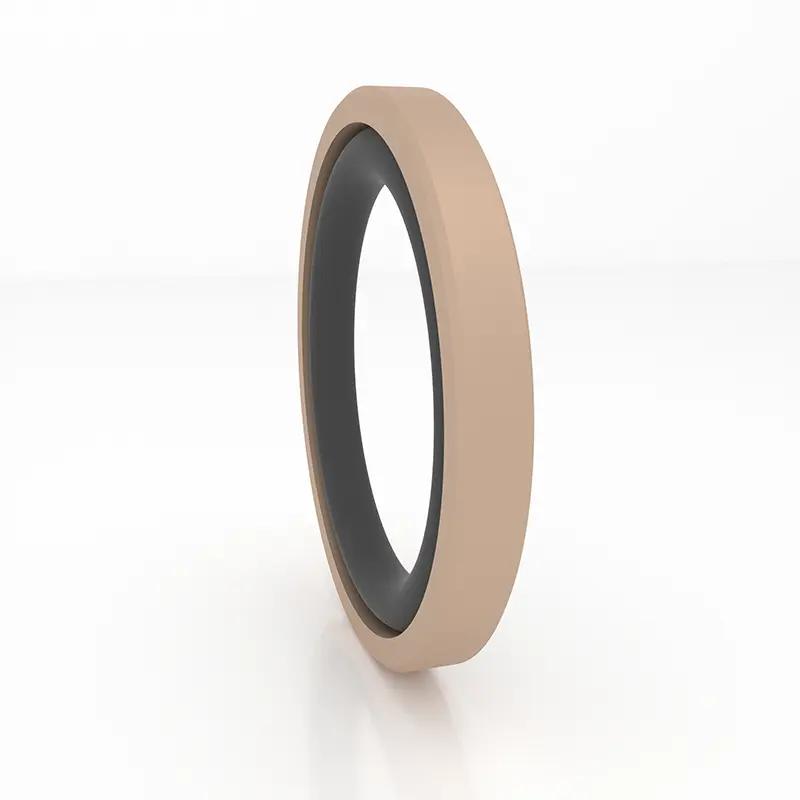

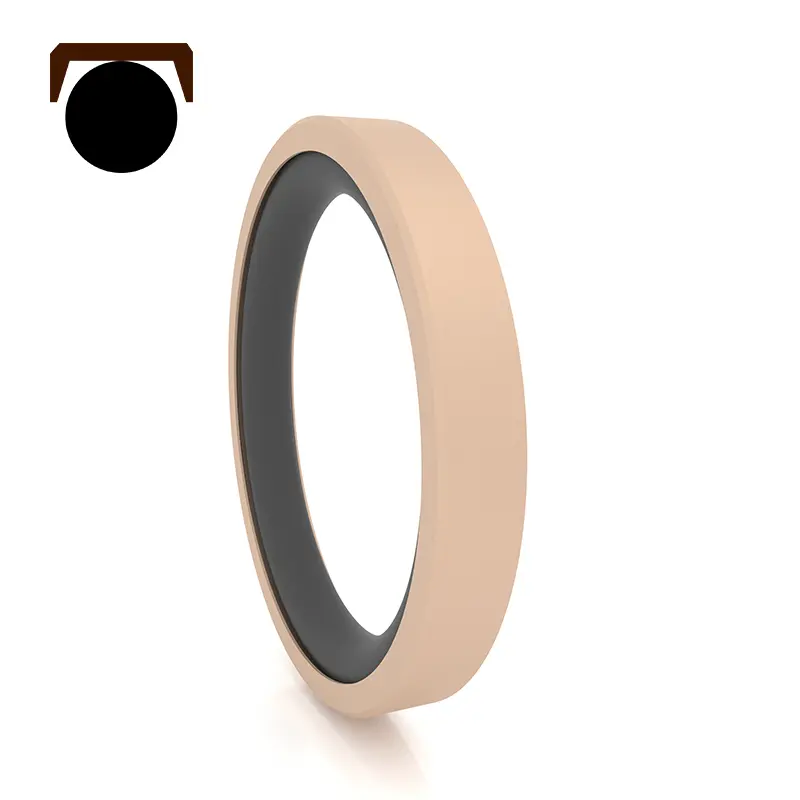

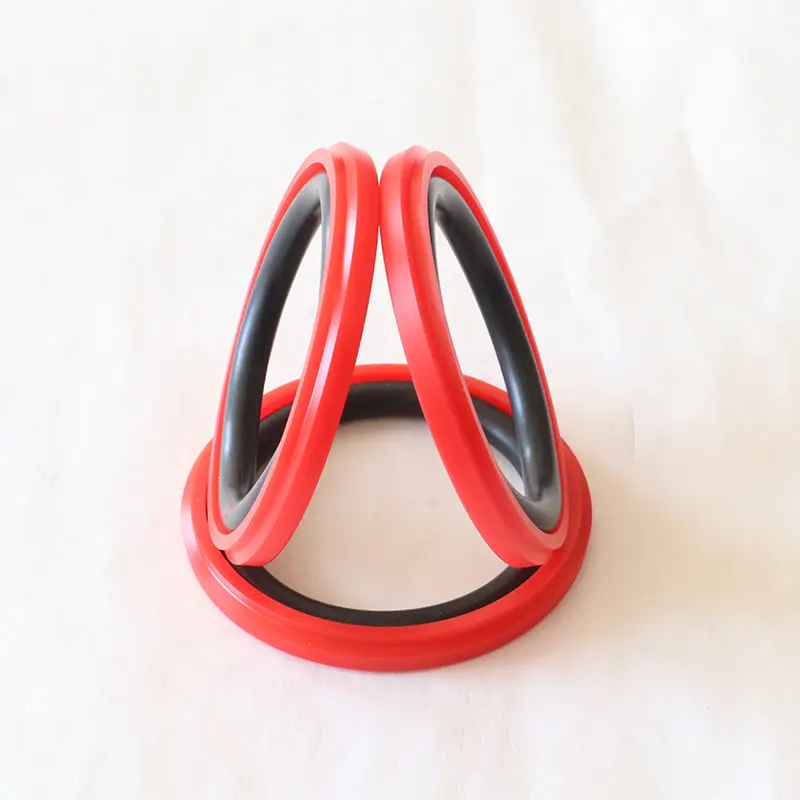

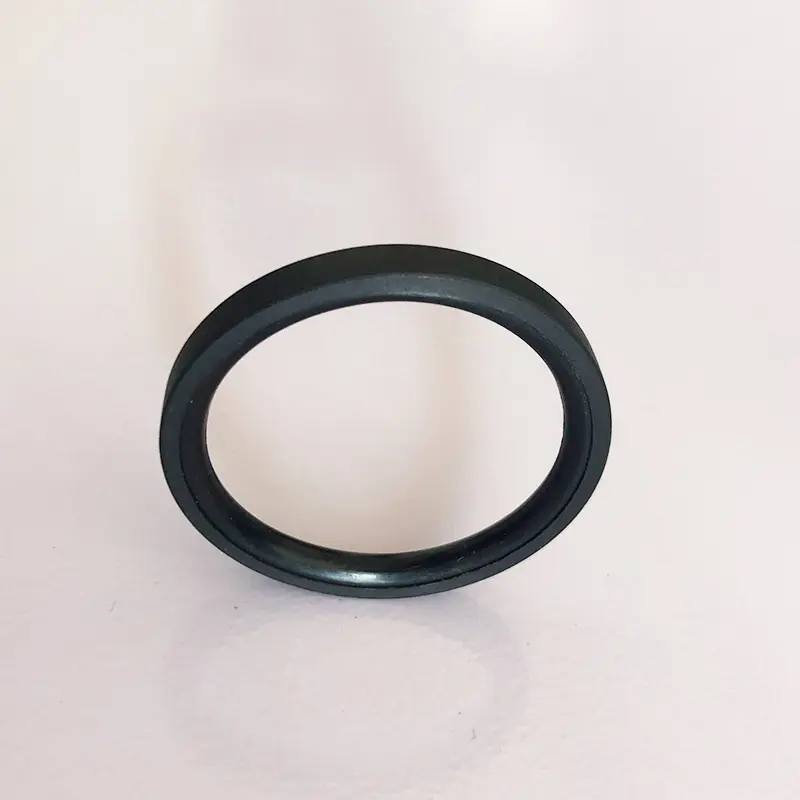

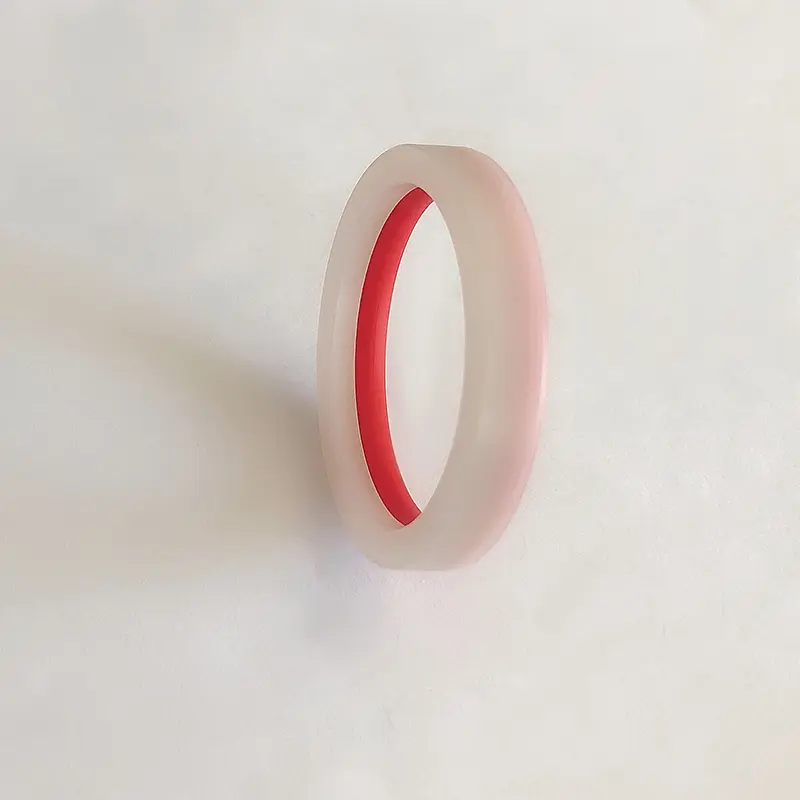

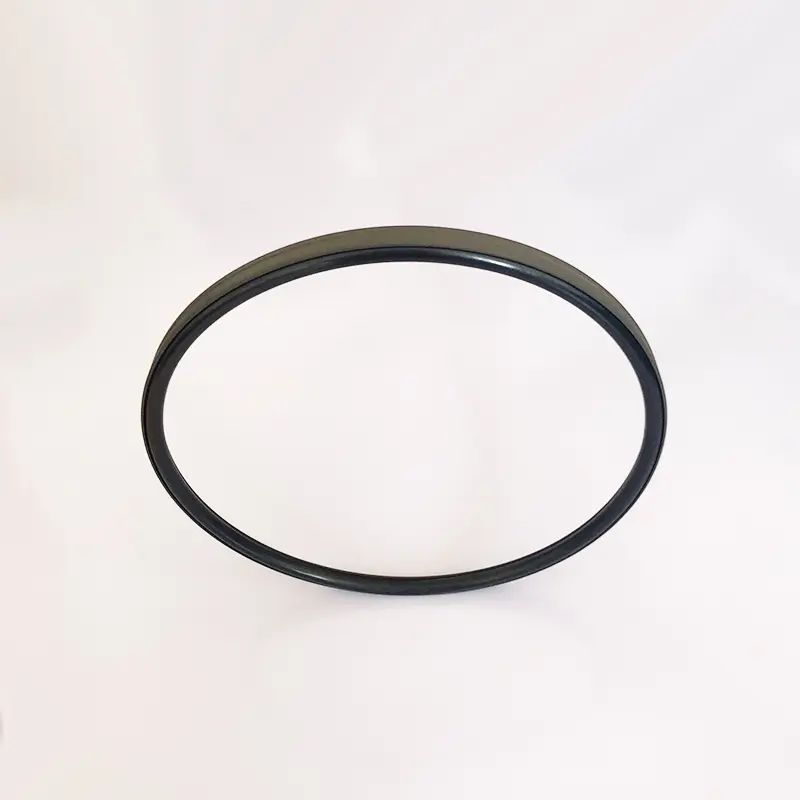

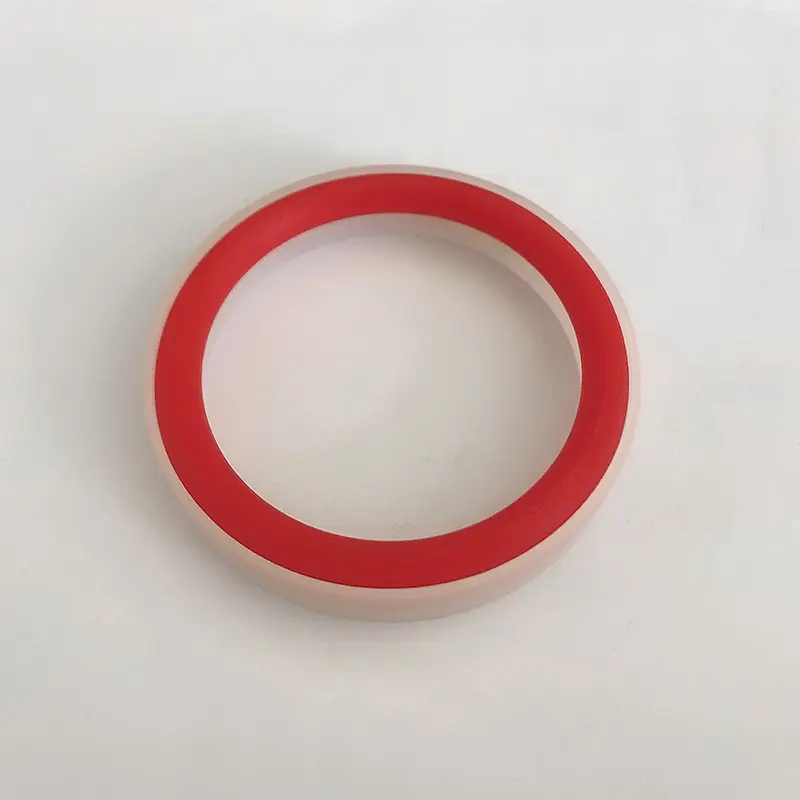

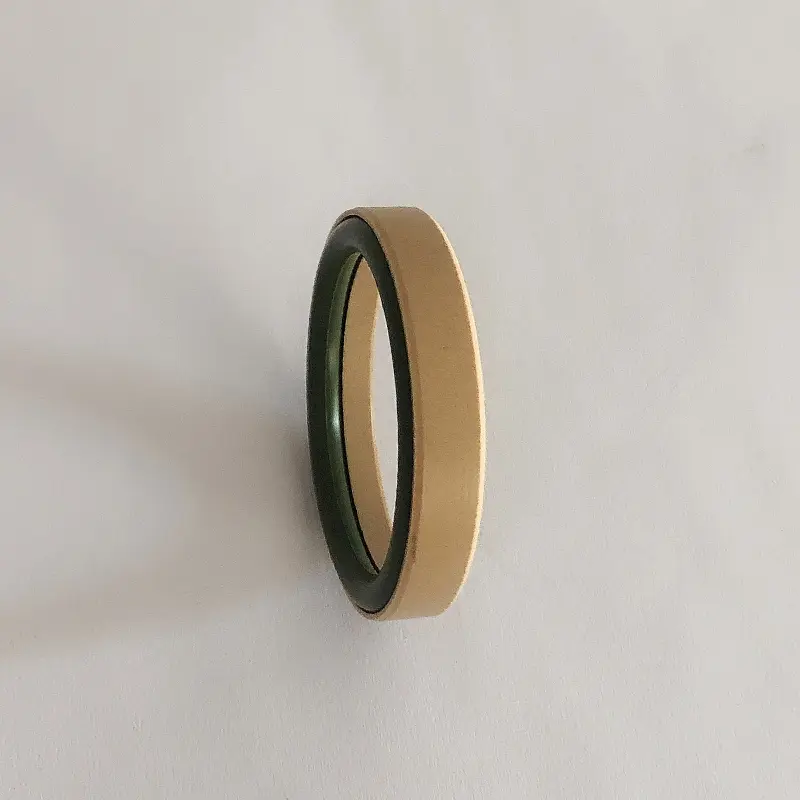

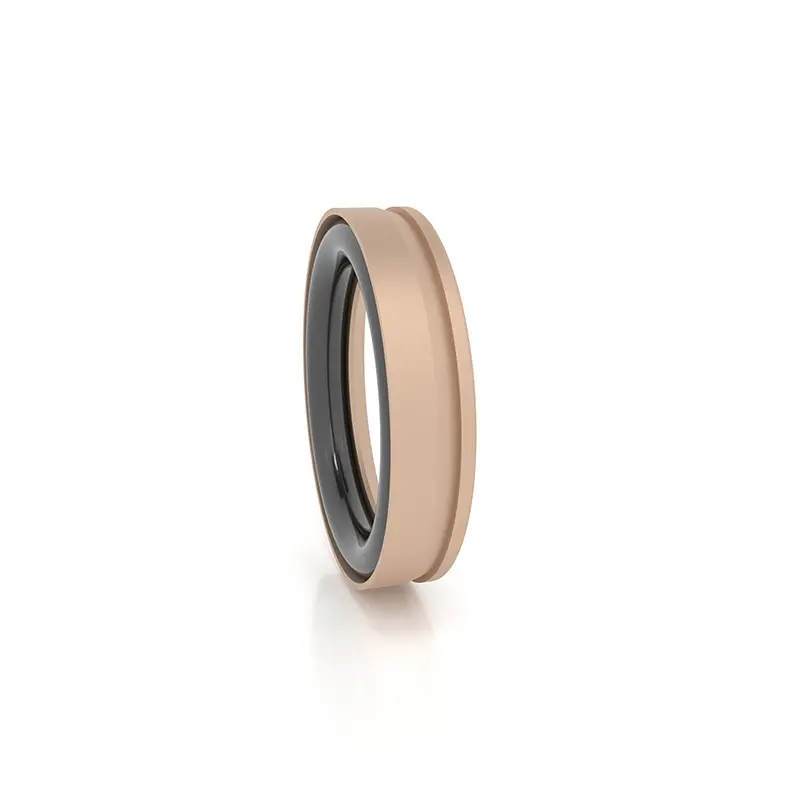

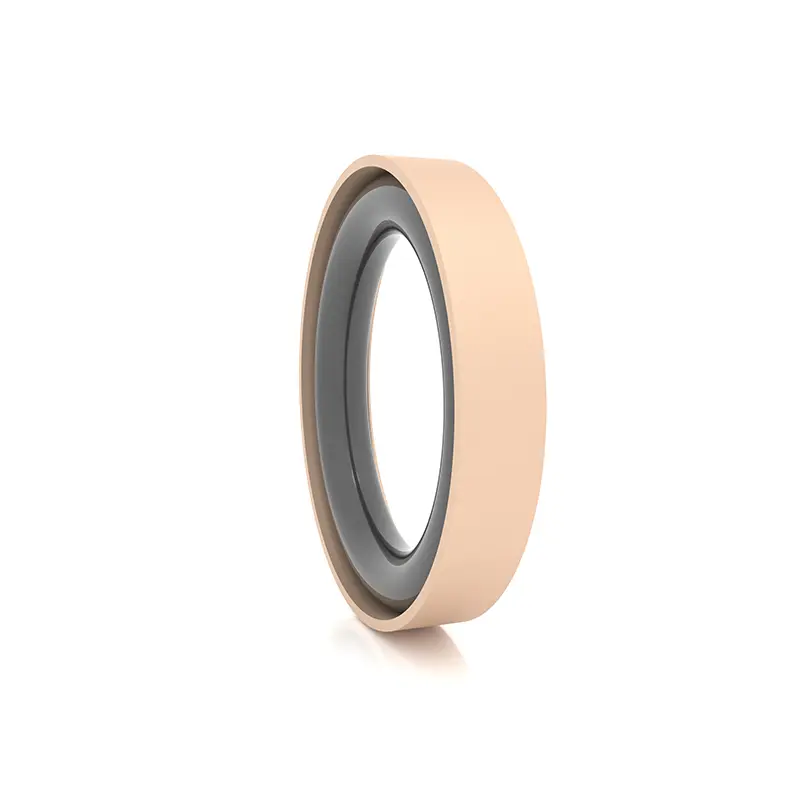

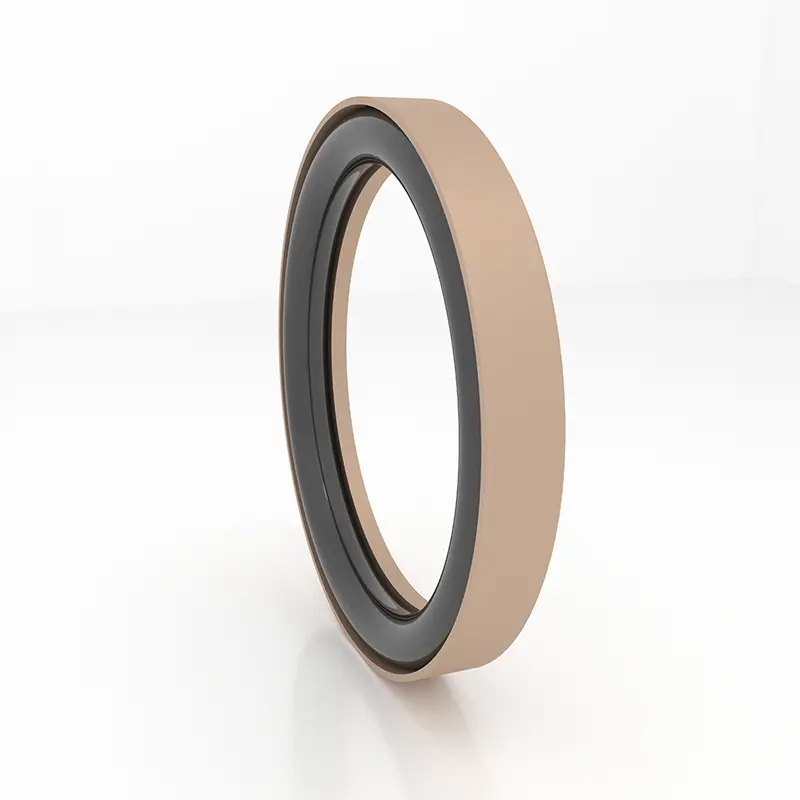

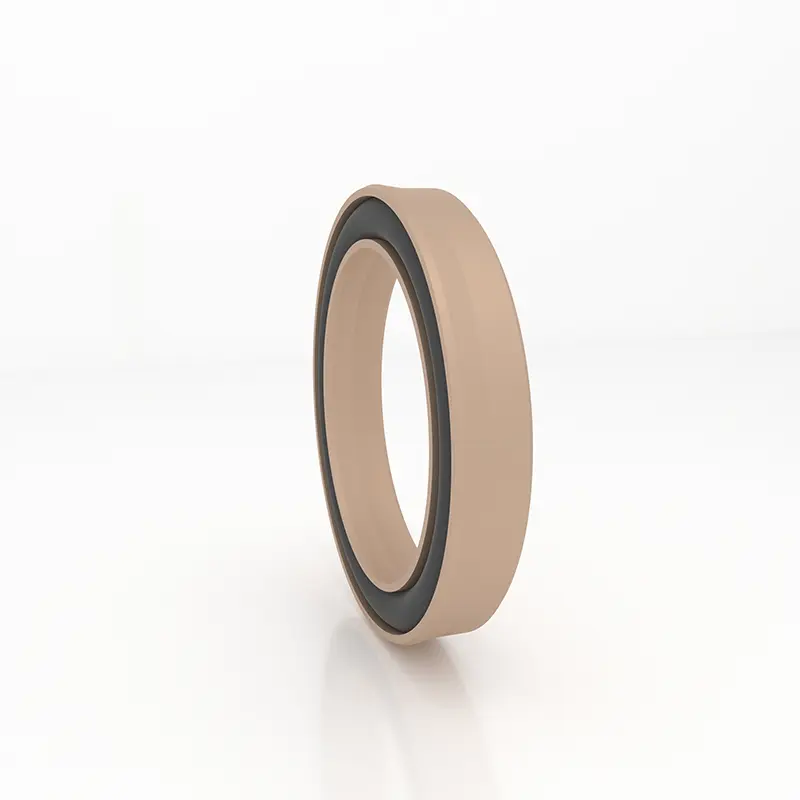

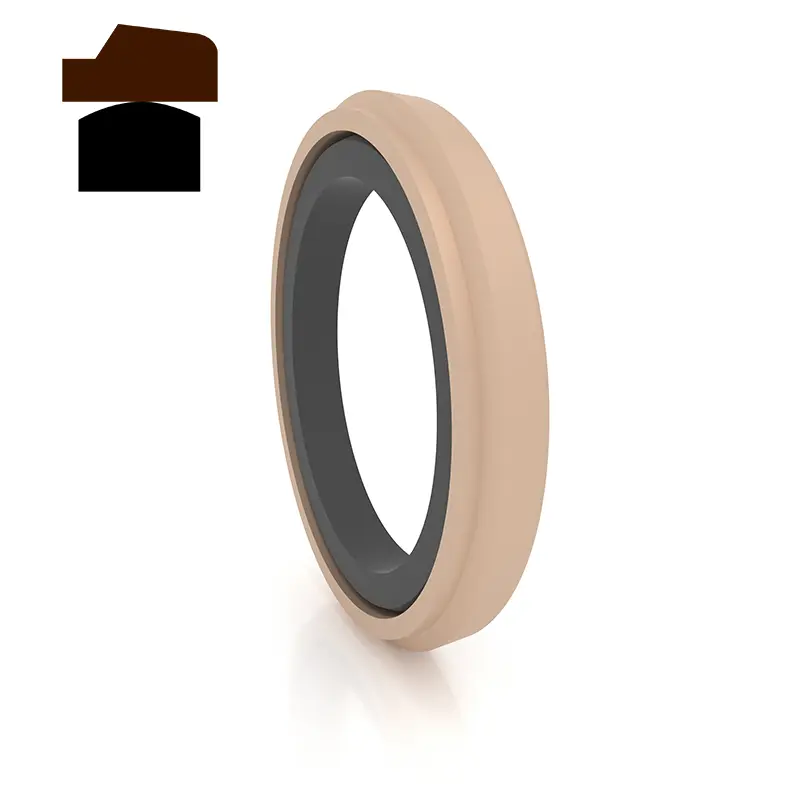

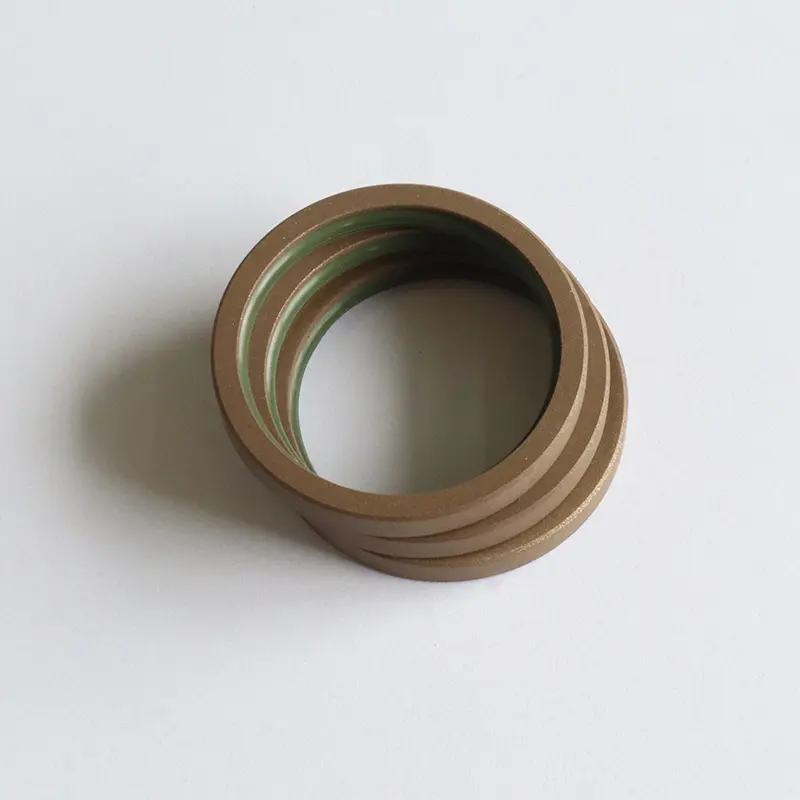

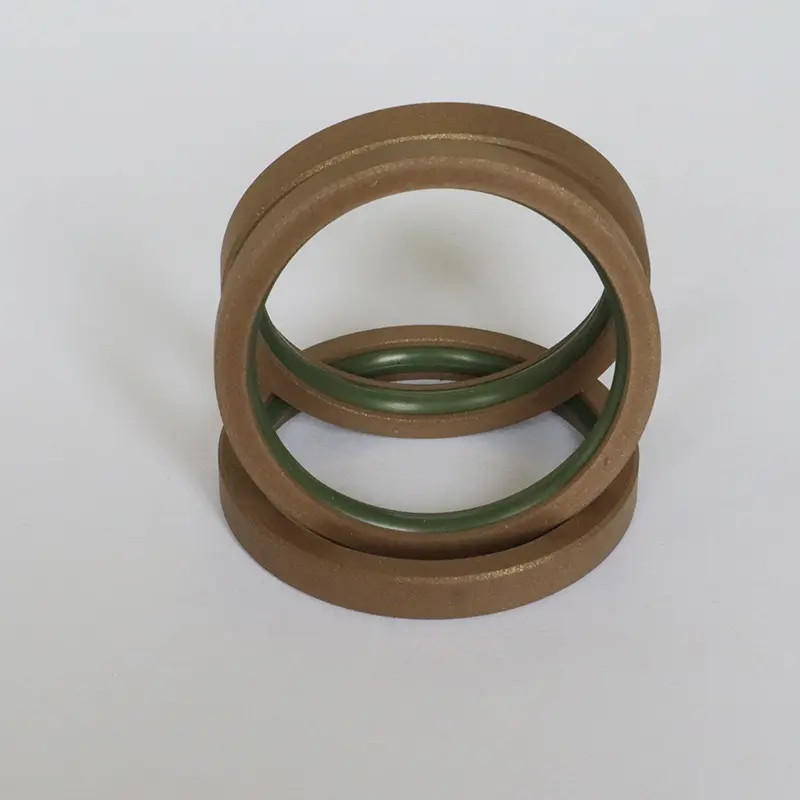

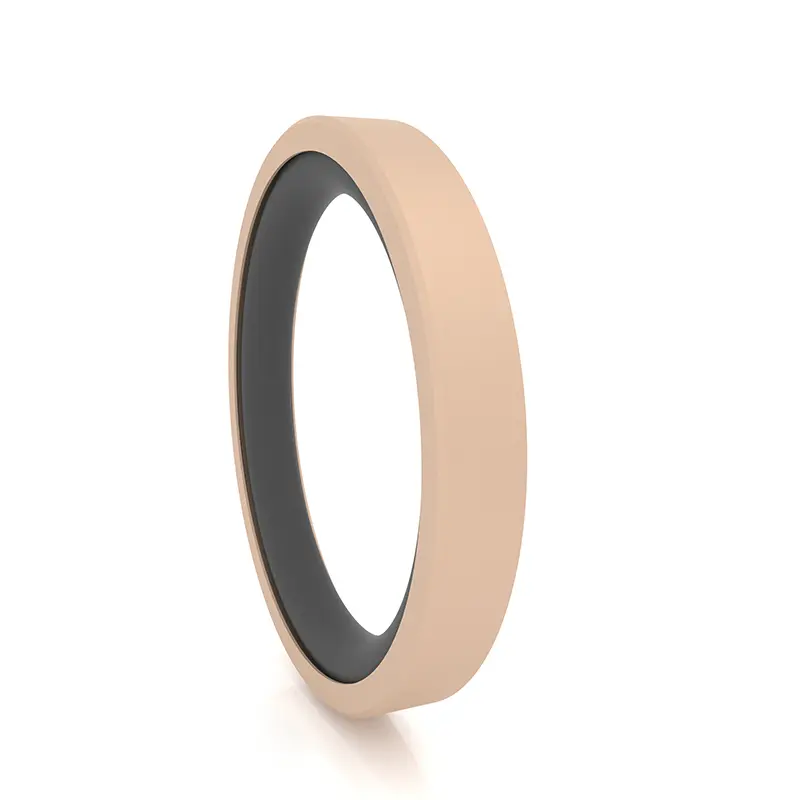

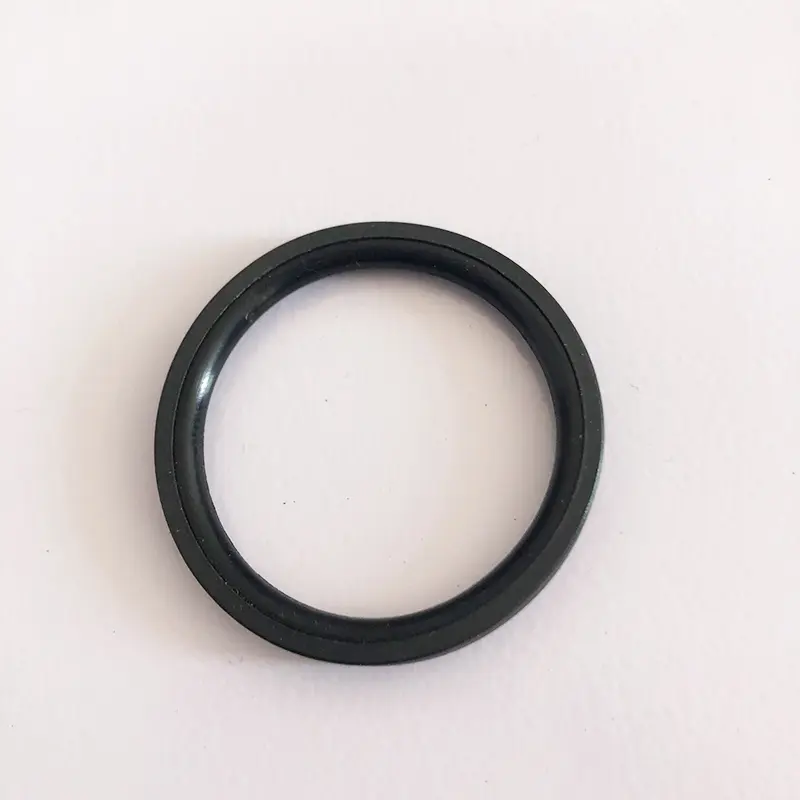

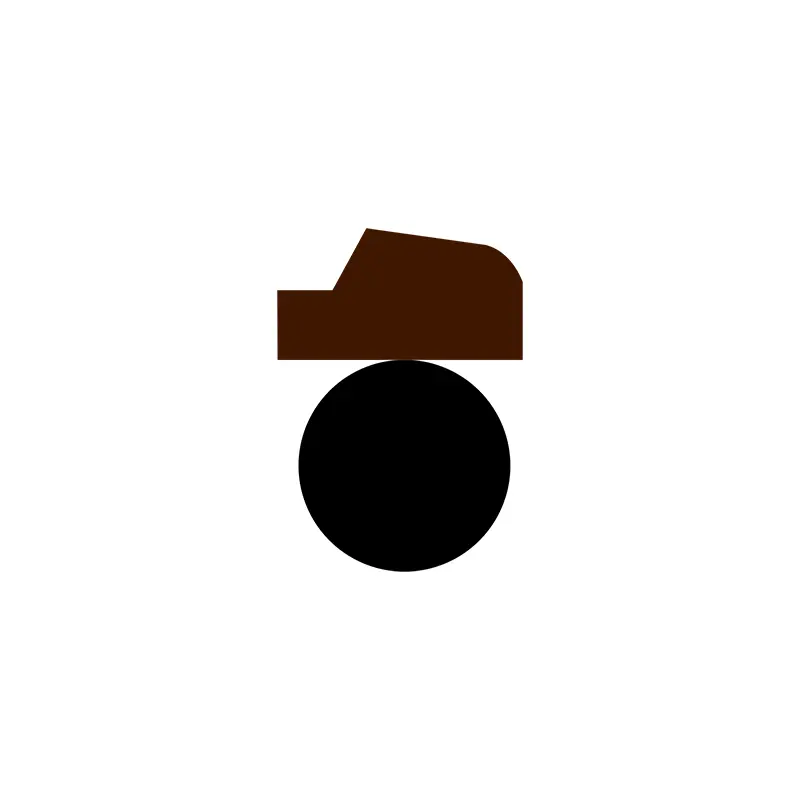

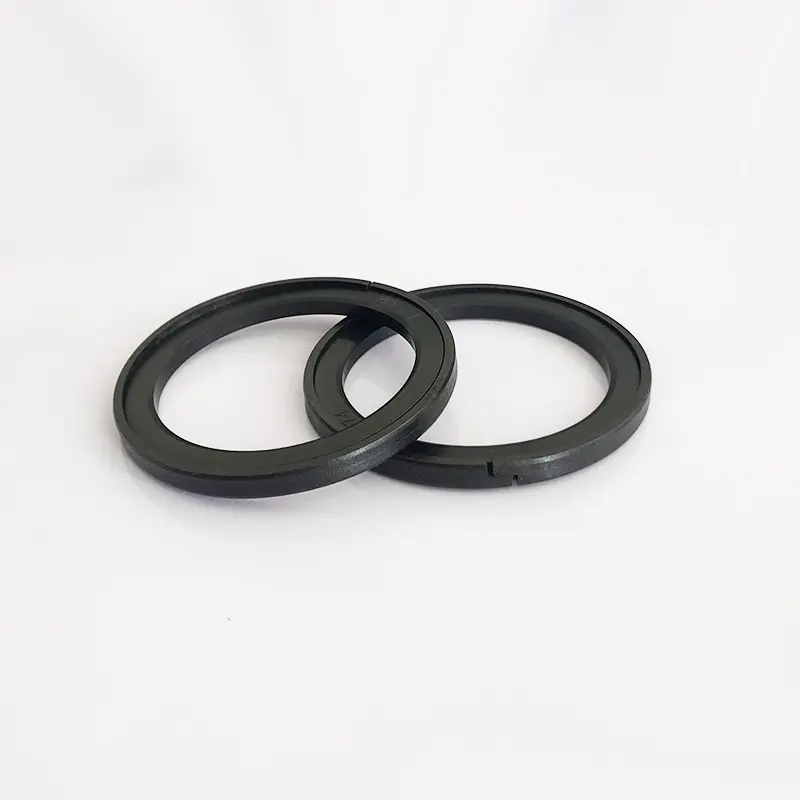

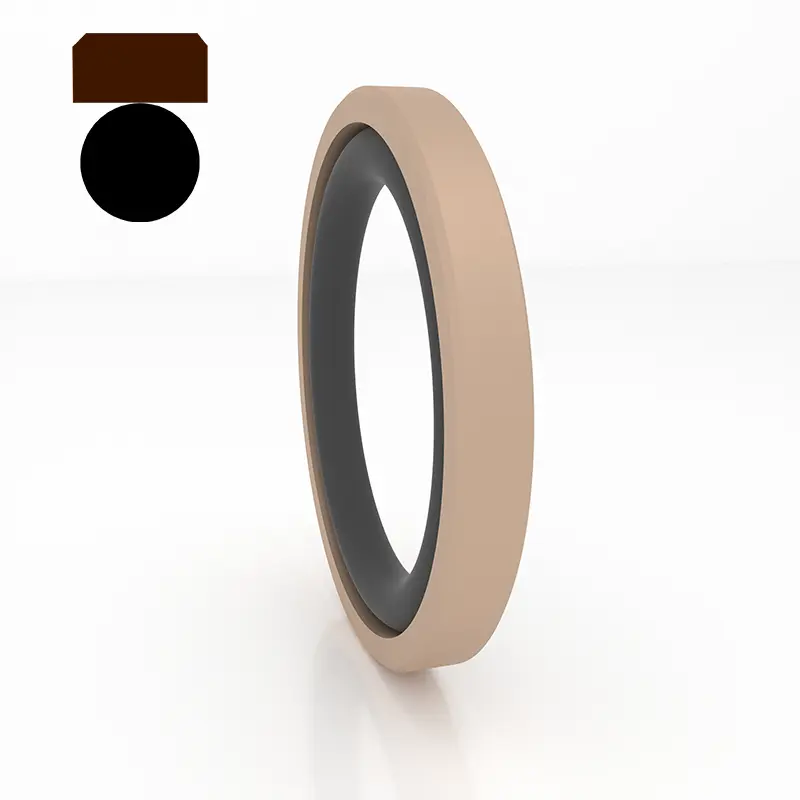

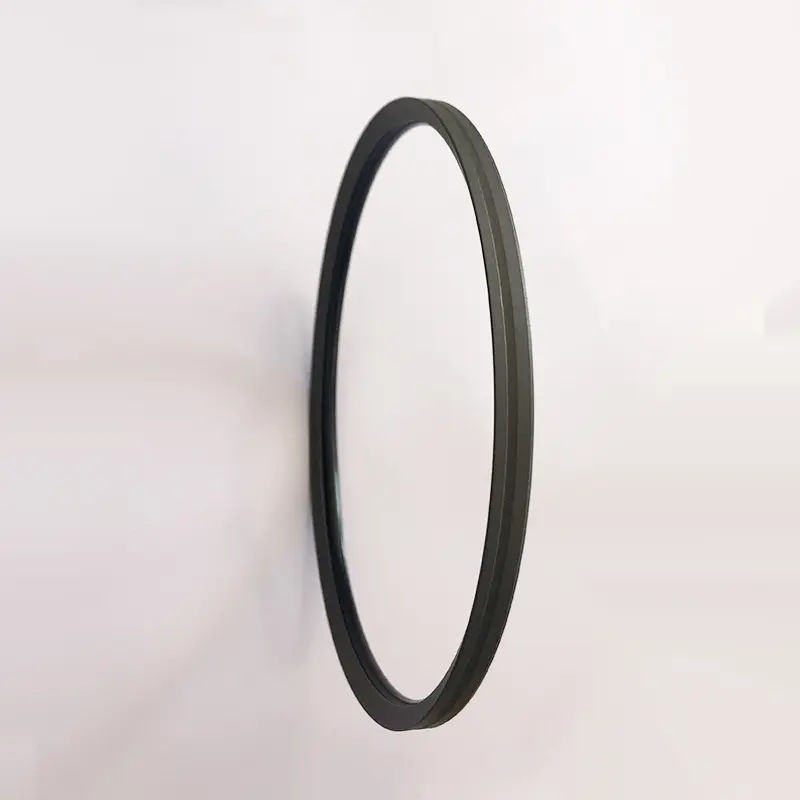

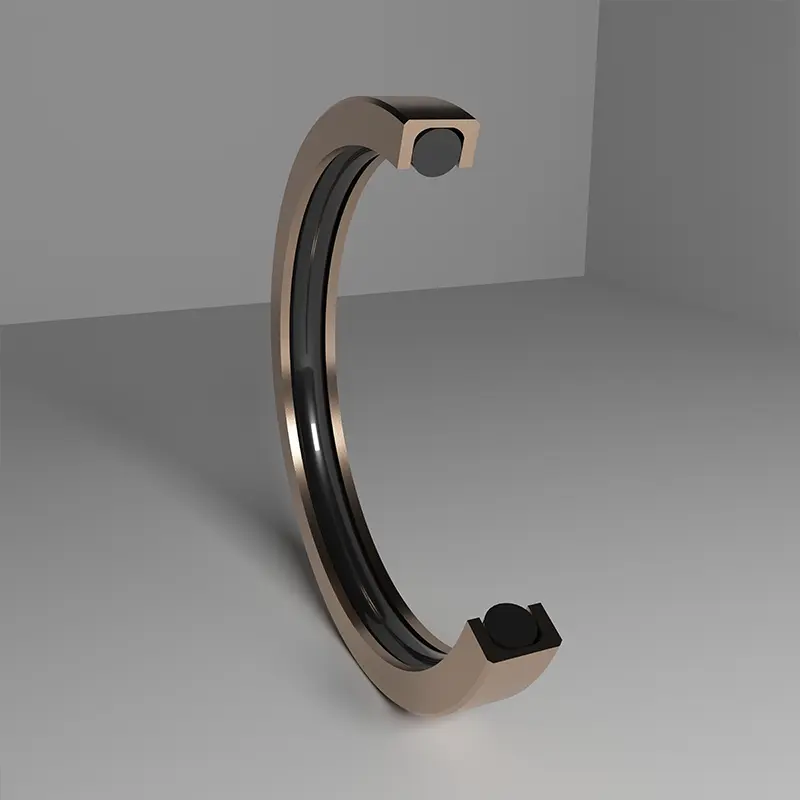

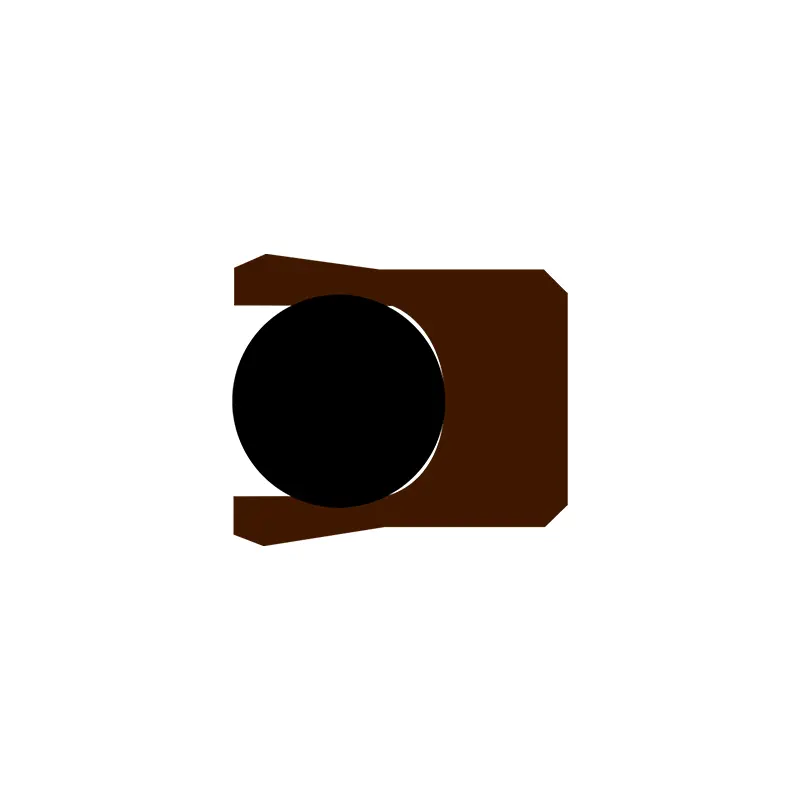

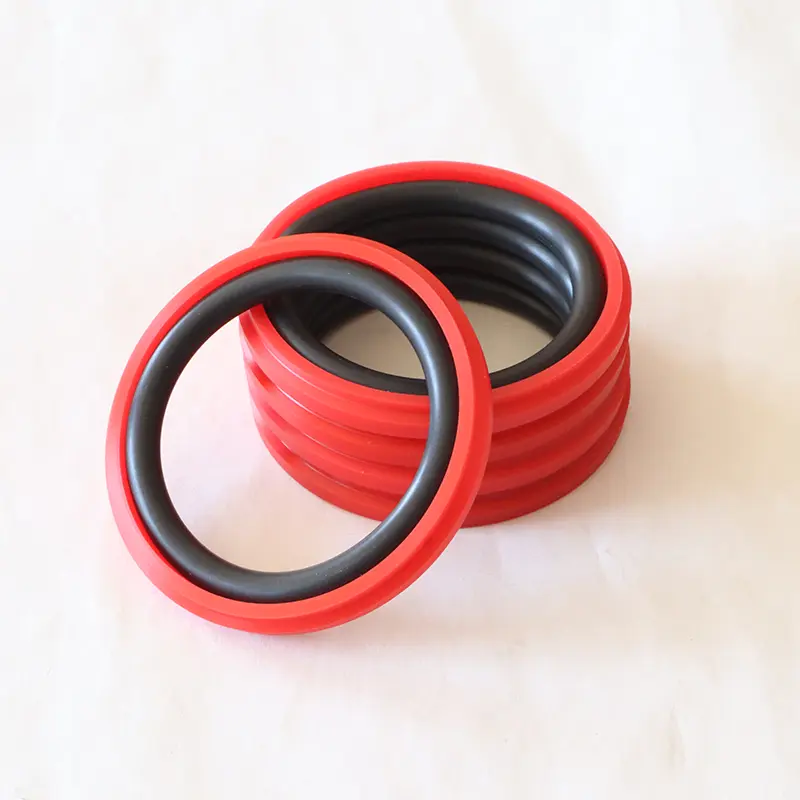

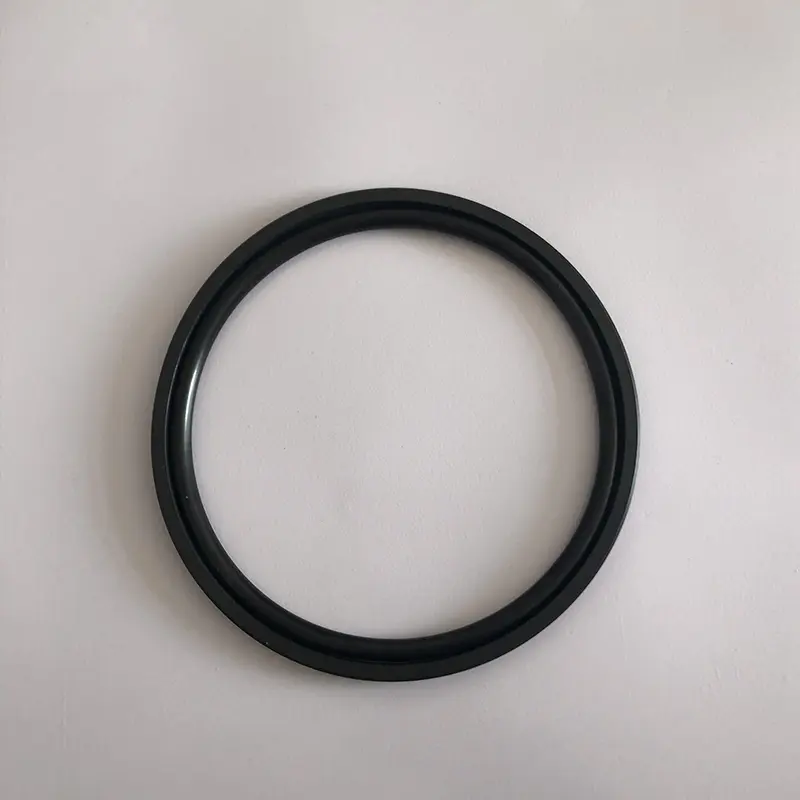

Kolvi aukude kõrgsurvetihendid on suurepärased, mis koosneb PTFE-st või spetsiaalsest komposiitmaterjaliga spetsiaalse kujuga tihendusrõngad ja kõrge elastse O-kujuliste kummist rõngad. Sobivate O-rõngaste kohaselt jagunevad need RC58-RC64 seeriaks (kohandatud GB1235-le), mida kasutatakse spetsiaalselt hüdrauliliseks kolb-liikumiseks ühesuunaliseks tihendamiseks.
PTFE materjalil on tugev keemiline stabiilsus, happe- ja leelise korrosioonikindlus ning kohaneb keerukate keemiliste keskkondadega. Tihendusrõngas ja kummirõngas töötavad koos suurepärase tihendamise efekti saavutamiseks.
Meretehnoloogias võivad kolvi aukude kõrgsurvetihendid pakkuda sügava mere detektorite hüdraulilise süsteemi peamist kaitset. Süvamere veerõhk on kõrge ja merevesi on väga söövitav. Materiaalne eelis on üks eeldusi toote jaoks, mis tagab kõrgsurveresistentsuse ja korrosioonikindluse.
Raskete masinate tootmisel on palju kraana hüdrauliliste teleskoopiliste relvade jaoks palju kasu. Ehitusplats on keeruline, teleskoopilised käed liiguvad sageli ja rõhk varieerub. PTFE-materjal on kulumiskindel koos õhukese huulte disainiga, reaalajas kompensatsiooni kulumise, tiheda tihendamise ja vähendatud rikkeriskidega.
Uute energiasõidukite valdkonnas on kriitilised ka kolviaukude kõrgsurvetihendid. EPS -i hüdrauliliste komponentide korral on materjal stabiilne ja võib täpselt tihendada hüdraulilise õli erosiooni ja temperatuurimuutuste ees; Pidurisüsteemis, kõrgsurve ja pidurivedeliku korrosiooni jaoks, takistavad spetsiaalne struktuur ja optimeeritud paksuse tihendusrõngas rangelt leket ja tagavad ohutuse.
Kolvi aukude kõrgsurve tihendil on mõned mudelid, millel on õhuke huulekujundus hea kompenseerimisega ja suurepärase tihendusega. Need on hästi optimeeritud veerõhu ja madala viskoossusega meediumite jaoks. Spetsiaalne struktuur on kõrge rõhu suhtes vastupidav ja sellel on suurepärane materjal. See on parim valik tõhusa tihendamise avamiseks.
Tooteomadused:
1. madal hõõrdumine, väike lähtetakistus, sujuv liikumine, võrdne dünaamiline ja staatiline hõõrdumine, hiiliv;
2. pikka eluiga saab kasutada õlivabade määrdetihendite jaoks;
3. saab kasutada kõrgsurve, ülikõrge rõhu, vee ja muu viskoossusega söötme tihendamiseks;
4. Saate kasutada vee tihendamiseks ja muuks viskoossusega söötmeks

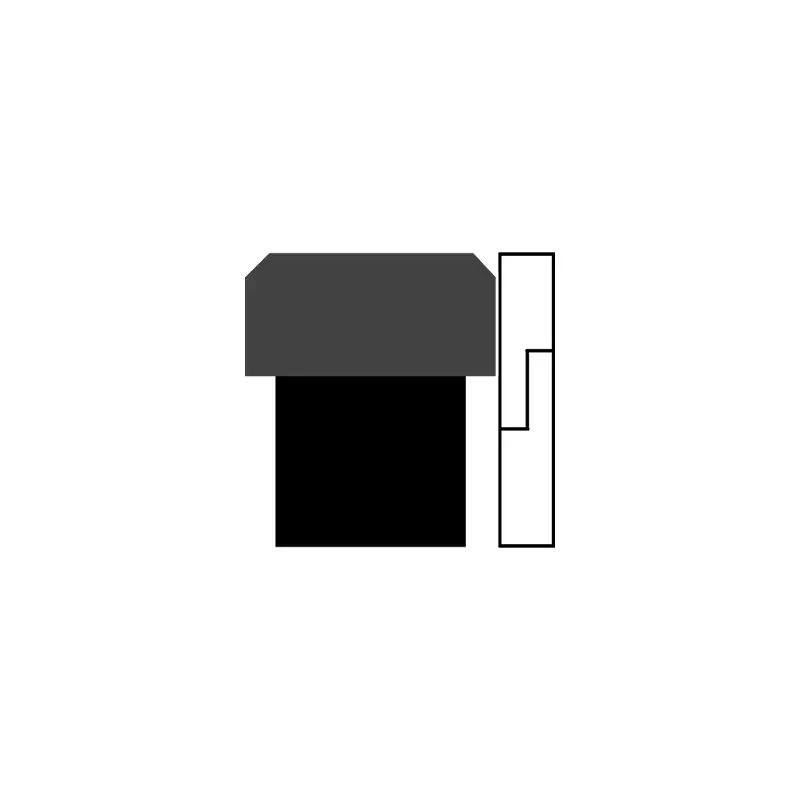

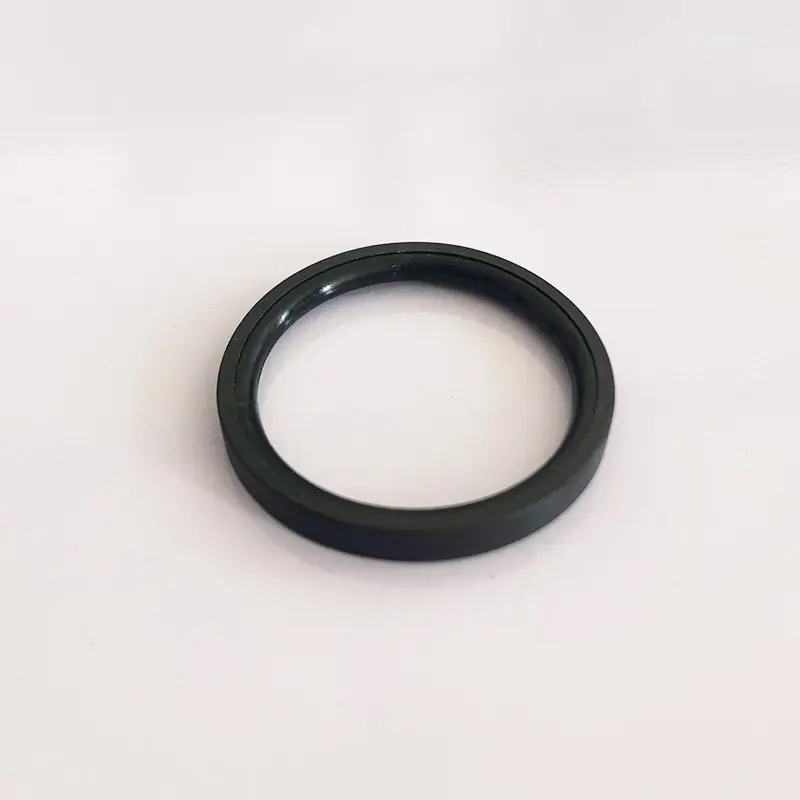

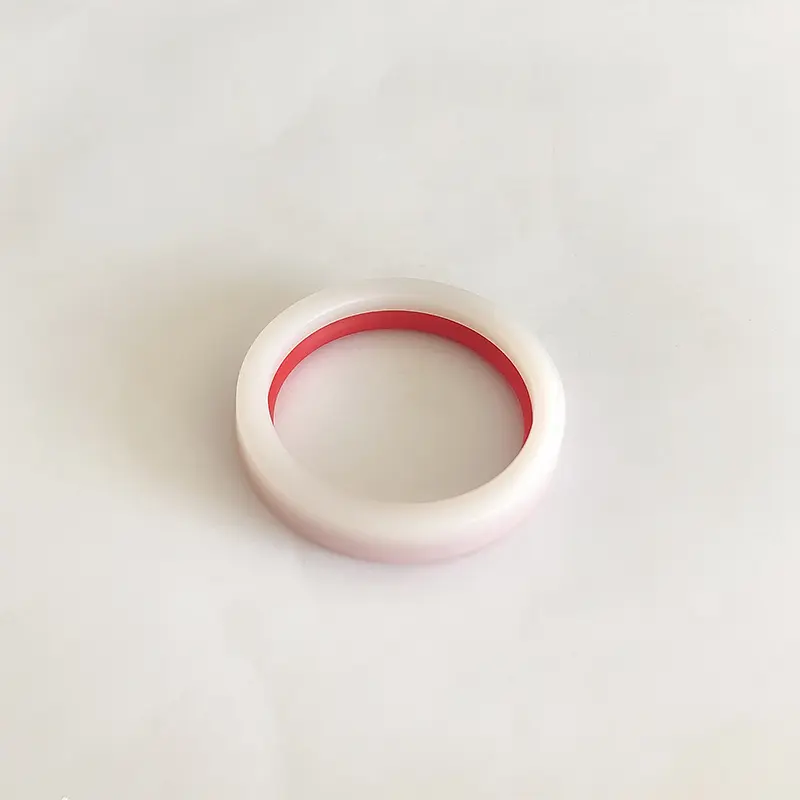

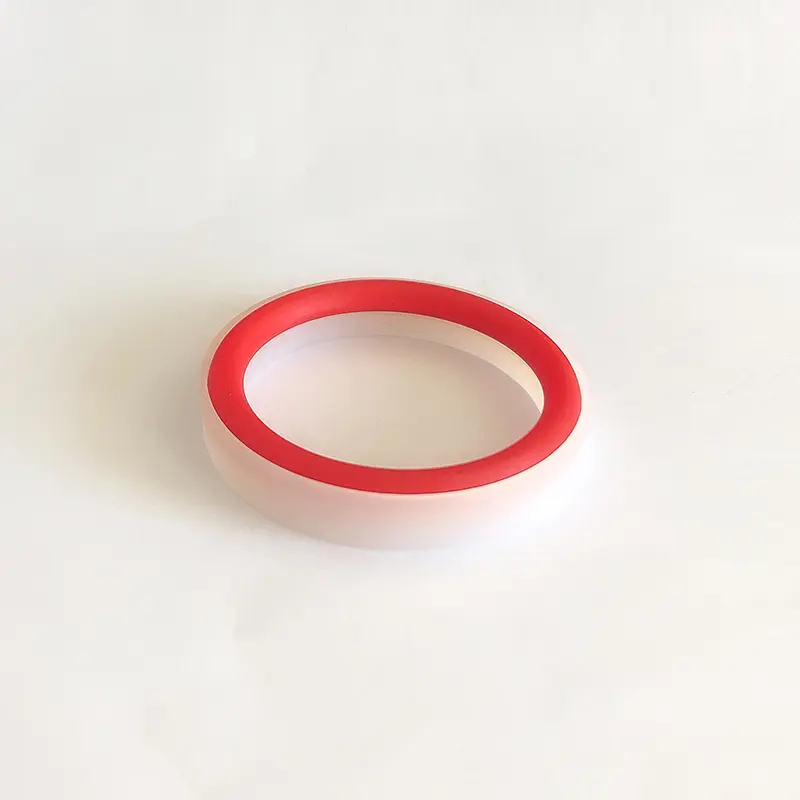

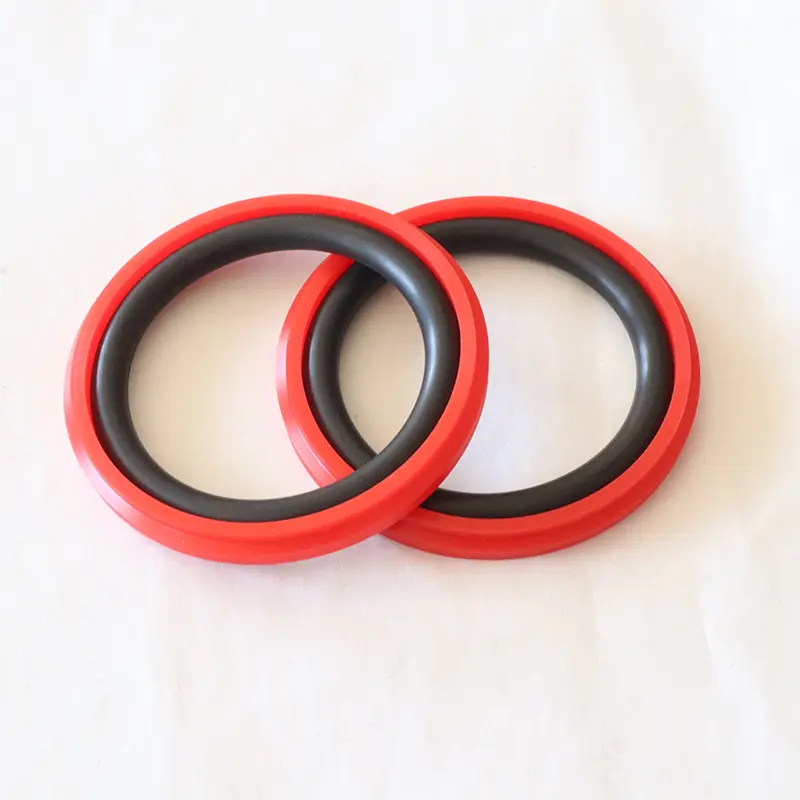

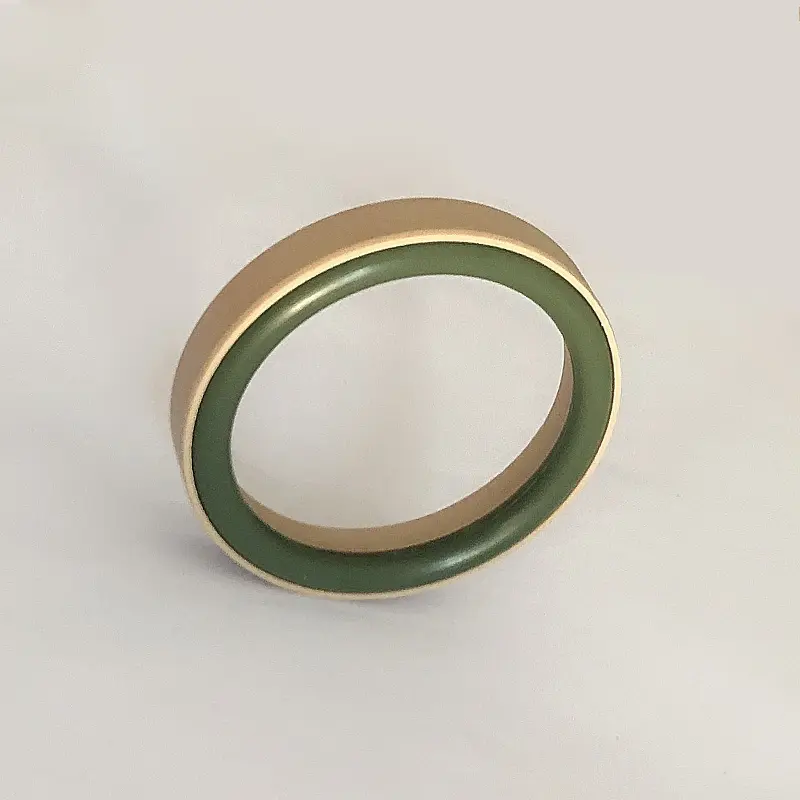

Materjali valik

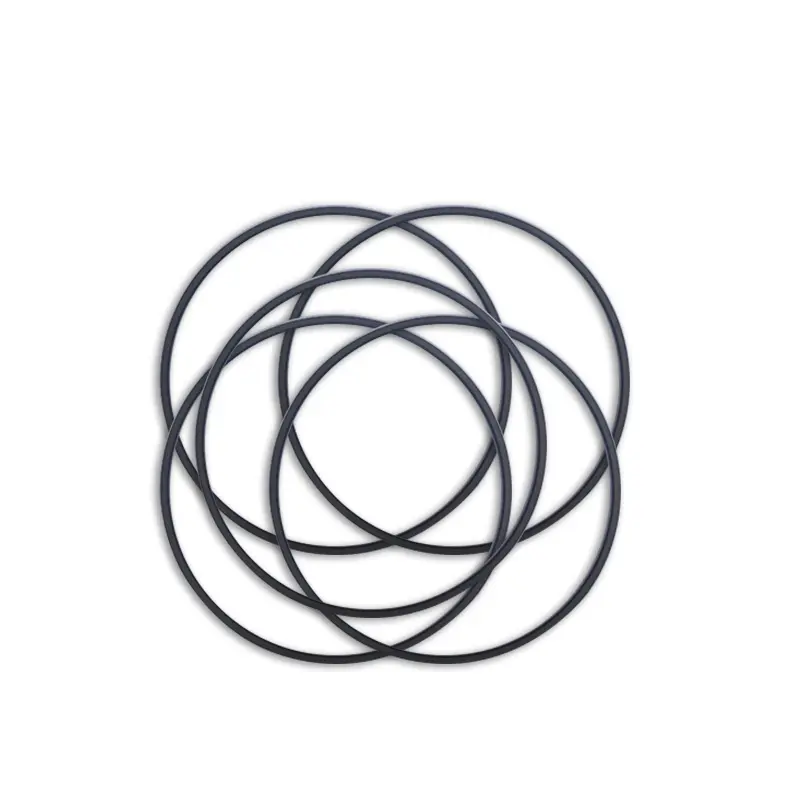

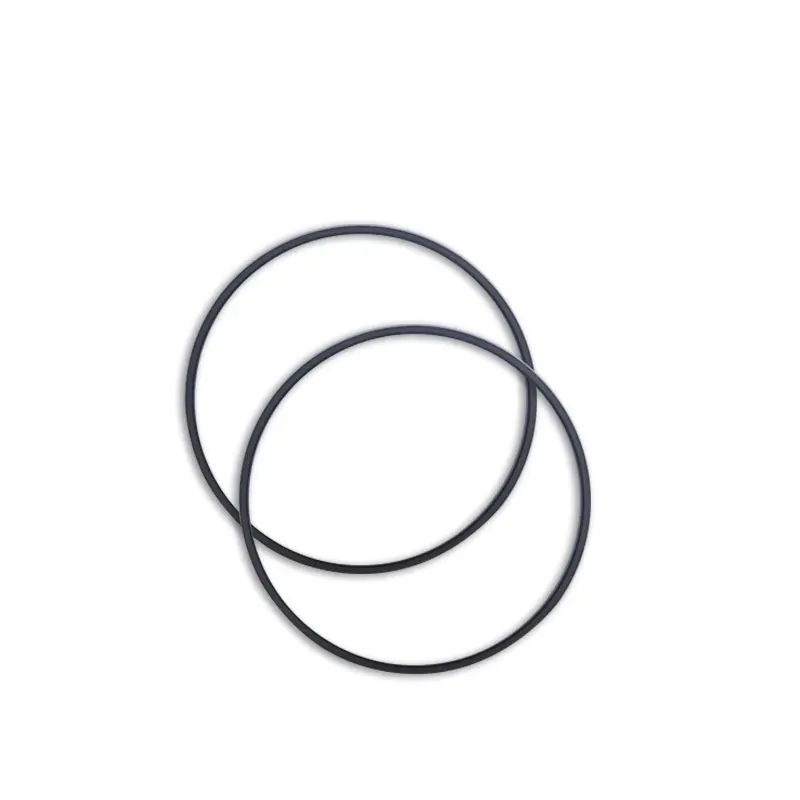

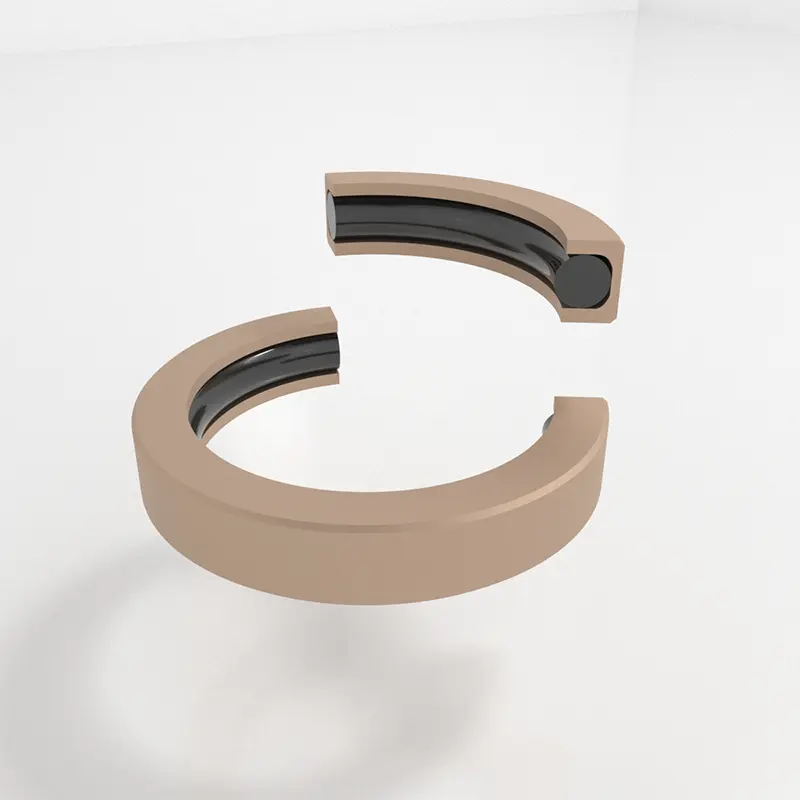

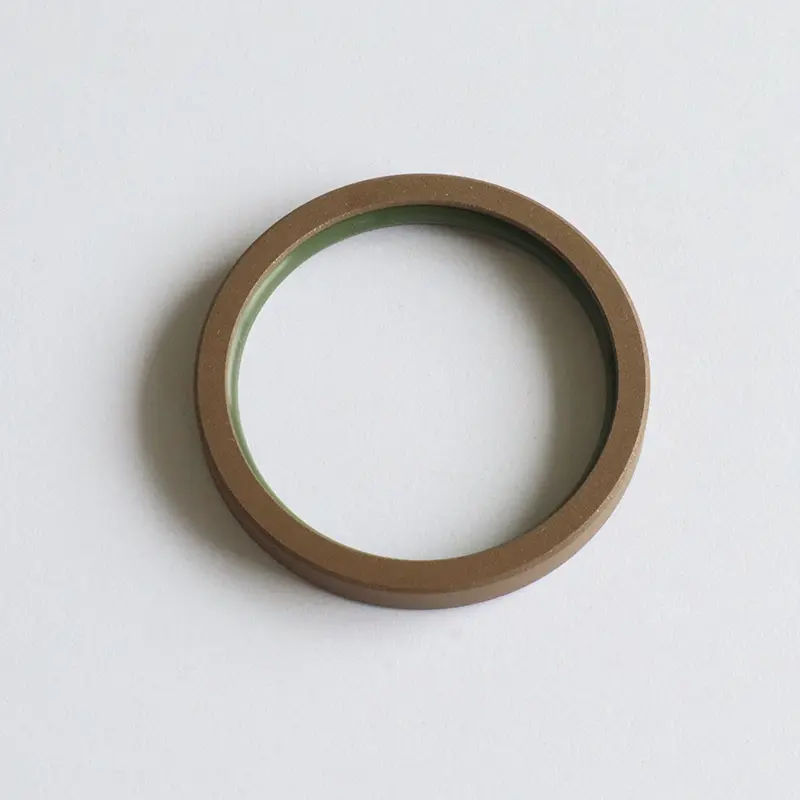

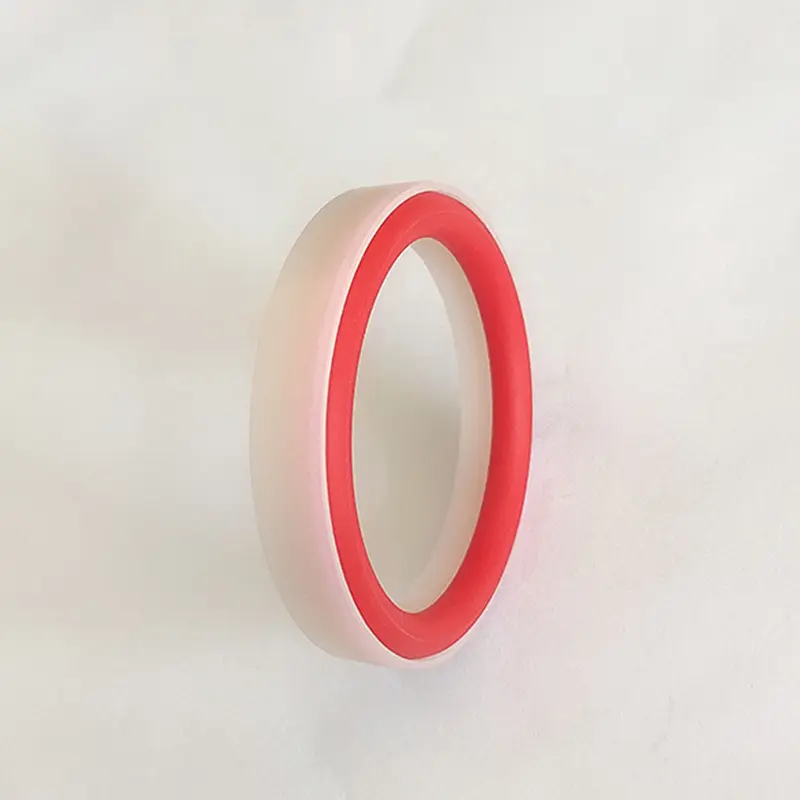

1. O-rõngaste materjalid on: R01 nitriilkumm (NBR), R02 Fluororubber (FKM) jne.
2. tihendusrõnga materjalid: standardmaterjal PTFE3, muud valikulised materjalid PTFE1, PTFE2, PTFE4, komposiittermoplastilised materjalid.

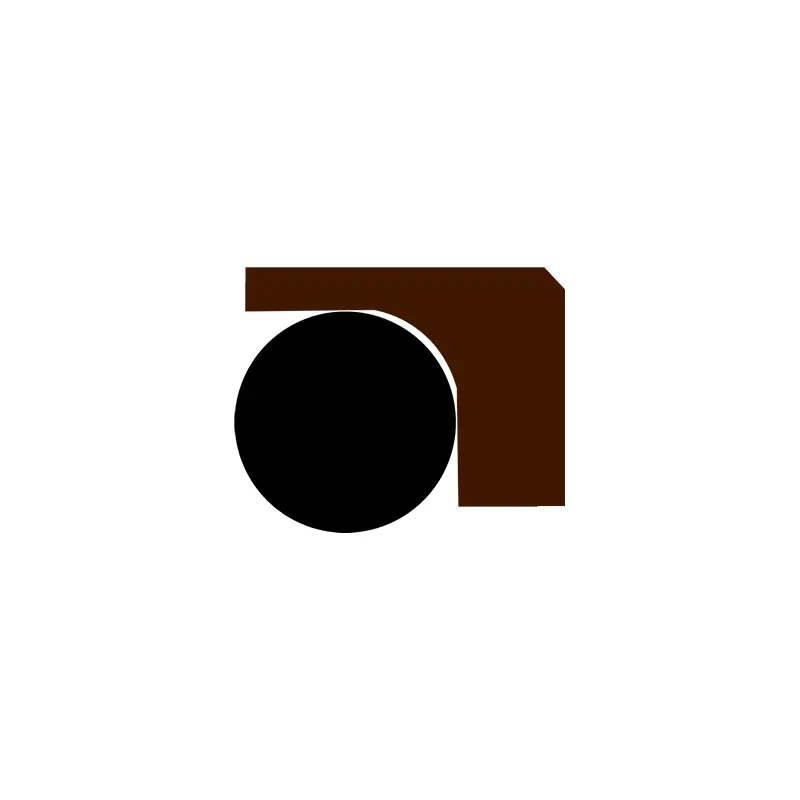

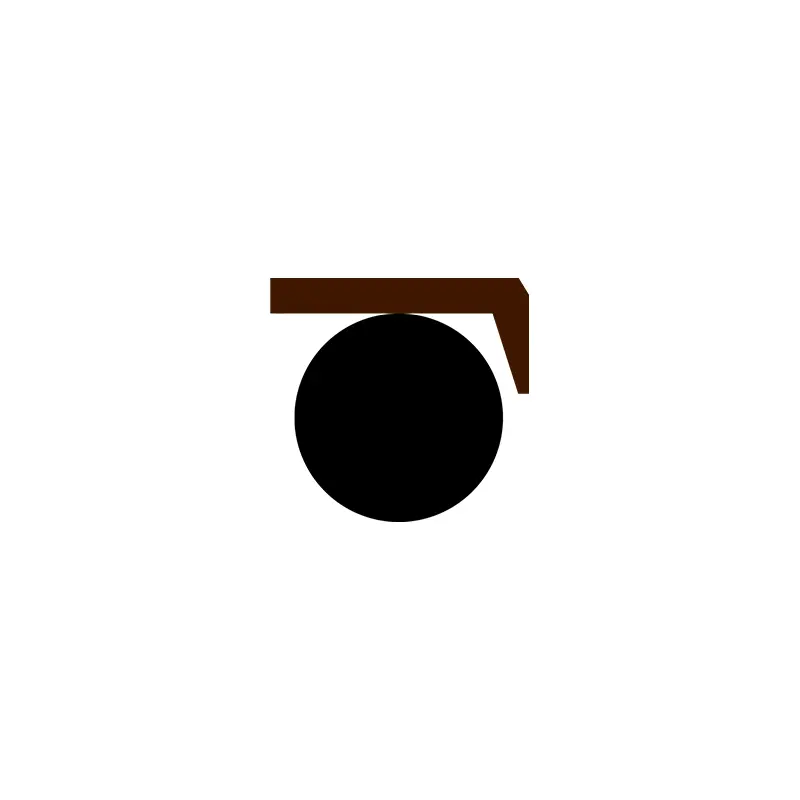

| Kolbiaukude kõrgsurvetihendite kohaldatavad töötingimused (piirväärtused ei tohiks ilmneda samal ajal) | |||||
| Profiil | Mudel | Surve (MPA) |
Temperatuur (℃) | Kiirus (m/s) | Meedium |
 |
RC51/RC52 | ≤70 | -35 ~+100 (sobiv O-rõngas NBR) | ≤6 | Mineraalipõhine hüdrauliline õli, leegi aeglustav vedelik (HFA/HFB), gaas jne. |
| -20 ~+180 (sobivad O-rõnga FKM) | |||||
 |
RC53/RC54 | ≤100 | -35 ~+100 (sobiv O-rõngas NBR) | ≤6 | Mineraalipõhine hüdrauliline õli, leegi aeglustav vedelik (HFA/HFB), gaas jne. |
| -20 ~+180 (sobivad O-rõnga FKM) | |||||
 |
RC55 | ≤200 | -35 ~+100 (sobiv O-rõngas NBR) | ≤6 | Mineraalipõhine hüdrauliline õli, leegi aeglustav vedelik (HFA/HFB), vesi jne. |
| -20 ~+180 (sobivad O-rõnga FKM) | |||||
 |
RC56/RC57 | ≤100 | 35 ~+100 (sobiv O-rõngas NBR) | ≤6 | Mineraalipõhine hüdrauliline õli, leegi aeglustav vedelik (HFA/HFB), gaas jne. |
| -20 ~+180 (sobivad O-rõnga FKM) | |||||
 |
RC58/RC59 | ≤200 | -35 ~+100 (sobiv O-rõngas NBR) | ≤6 | Mineraalipõhine hüdrauliline õli, leegi aeglustav vedelik (HFA/HFB), vesi jne. |
| -20 ~+200 (sobiv O-rõngas FKM) | |||||
 |
RC60 | ≤260 | -35 ~+100 (sobiv O-rõngas NBR) | ≤6 | Mineraalipõhine hüdrauliline õli, leegi aeglustav vedelik (HFA/HFB), vesi jne. |
| -20 ~+200 (sobiv O-rõngas FKM) | |||||
 |
RC61 | ≤60 | -35 ~+100 (sobiv O-rõngas NBR) | ≤6 | Mineraalipõhine hüdrauliline õli, leegi aeglustav vedelik (HFA/HFB), vesi jne. |
| -20 ~+200 (sobiv O-rõngas FKM) | |||||
 |
RC61-B | ≤60 | -35 ~+100 (sobiv O-rõngas NBR) | ≤6 | Mineraalipõhine hüdrauliline õli, leegi aeglustav vedelik (HFA/HFB), vesi jne. |
| -20 ~+200 (sobiv O-rõngas FKM) | |||||
 |
RC62 | ≤60 | -35 ~+100 (sobiv O-rõngas NBR) | ≤6 | Mineraalipõhine hüdrauliline õli, leegi aeglustav vedelik (HFA/HFB), vesi jne. |
| -20 ~+200 (sobiv O-rõngas FKM) | |||||
 |
RC63/SPGC | ≤20 | -35 ~+100 (sobiv O-rõngas NBR) | ≤6 | Mineraalipõhine hüdrauliline õli, leegi aeglustav vedelik (HFA/HFB), gaas jne. |
| -20 ~+180 (sobivad O-rõnga FKM) | |||||
 |
RC64 | ≤20 | -35 ~+100 (sobiv O-rõngas NBR) | ≤6 | Mineraalipõhine hüdrauliline õli, leegi aeglustav vedelik (HFA/HFB), gaas jne. |
| -20 ~+180 (sobivad O-rõnga FKM) | |||||
 |
Ok | ≤50 | -35 ~+110 (sobiv O-rõngas NBR) | ≤1 | Mineraalpõhine hüdrauliline õli, leegi aeglustav vedelik (HFA/HFB) jne. |
Tellimise näide:
Tellimismudel RC51-80X70X7.6-PTFE3-R01
Mudeli-silindri läbimõõt x soone läbimõõt x soone laius PTFE3-Modifitseeritud PTFE materjali kood R01 O-rõnga materjali kood
Tellimismudel RC53-80X69.6X9.8-PTFE3 -R01
Mudeli-silindri läbimõõt x soone läbimõõt x soone laius PTFE3-Modifitseeritud PTFE materjali kood R01- O-rõnga materjali kood
Tellimismudel RC55-80X69.4X10.6-PTFE3-R01
Mudeli-silindri läbimõõt x soone läbimõõt x soone laius PTFE3-Modifitseeritud PTFE materjali kood R01- O-rõnga materjali kood
Tellimismudel RC56-80X70X9.2-PTFE3 -R01
Mudeli-silindri läbimõõt x soone läbimõõt x soone laius PTFE3-Modifitseeritud PTFE materjali kood R01- O-rõnga materjali kood
Tellimismudel OK-80x59x8 silindri läbimõõt x soone läbimõõt x soone laius
Spetsifikatsioonid

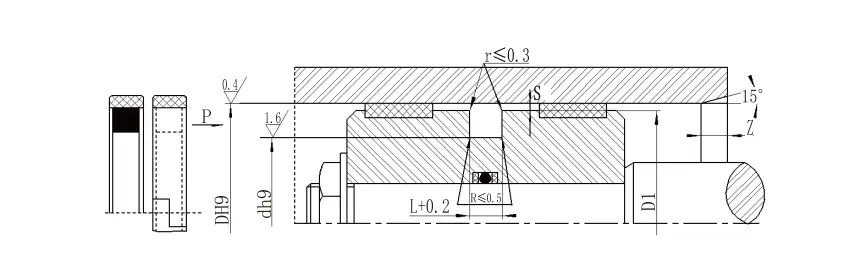

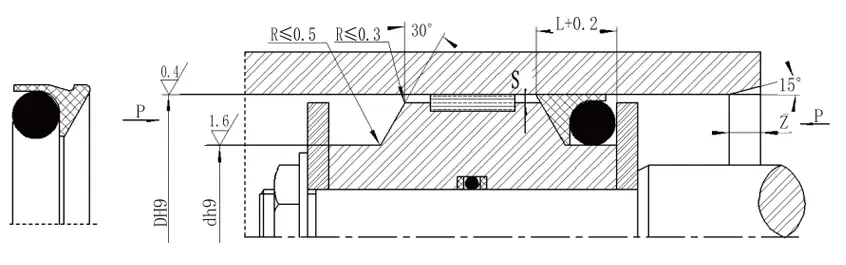

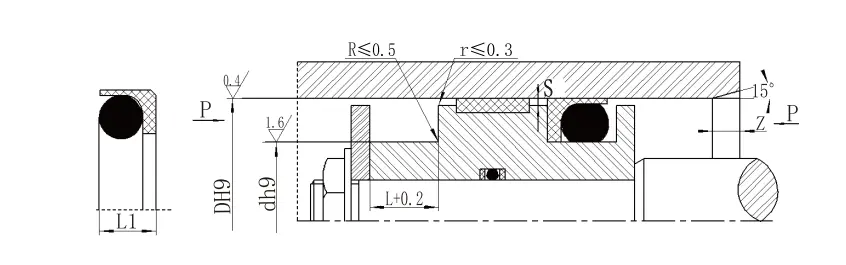

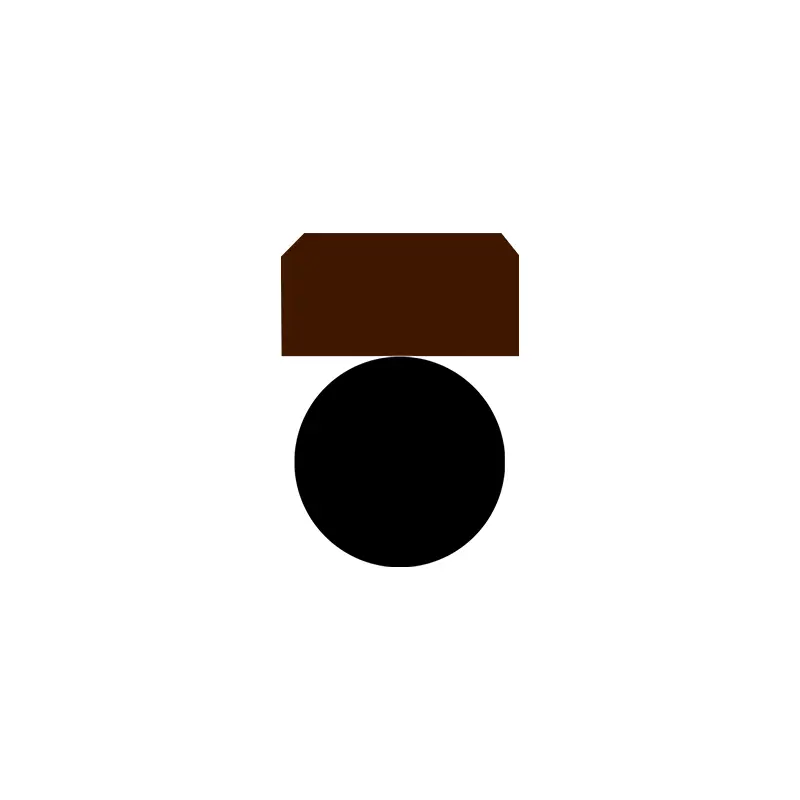

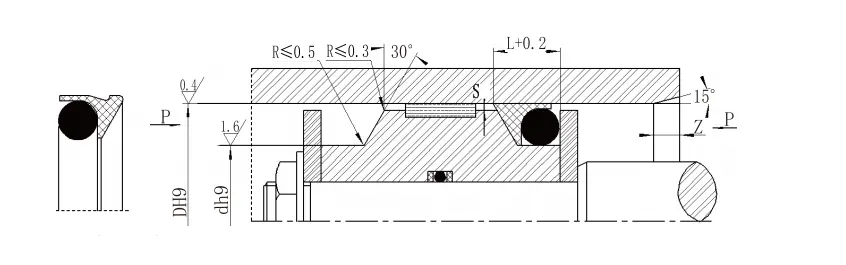

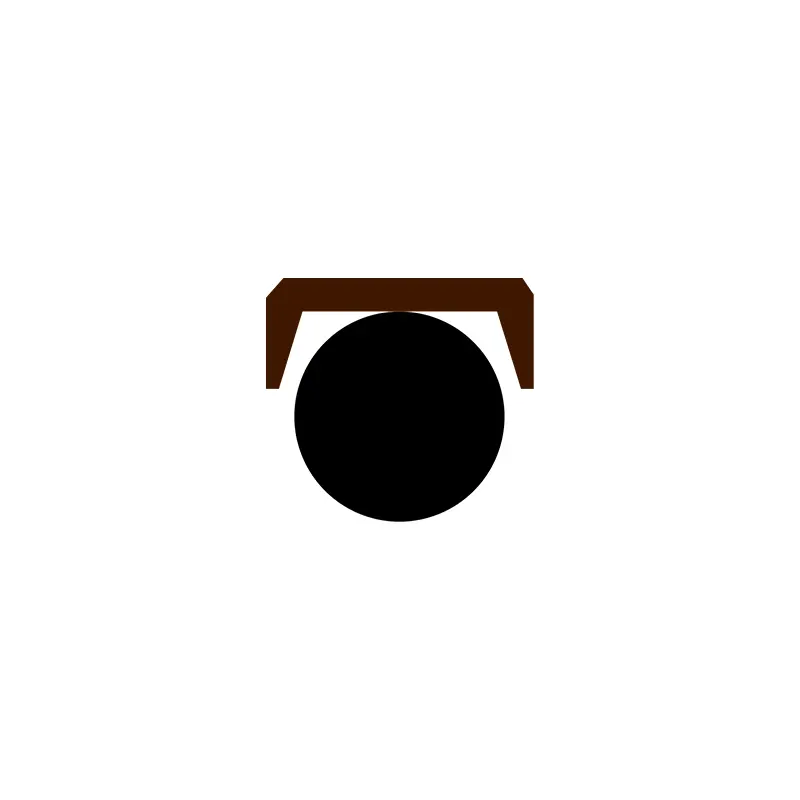

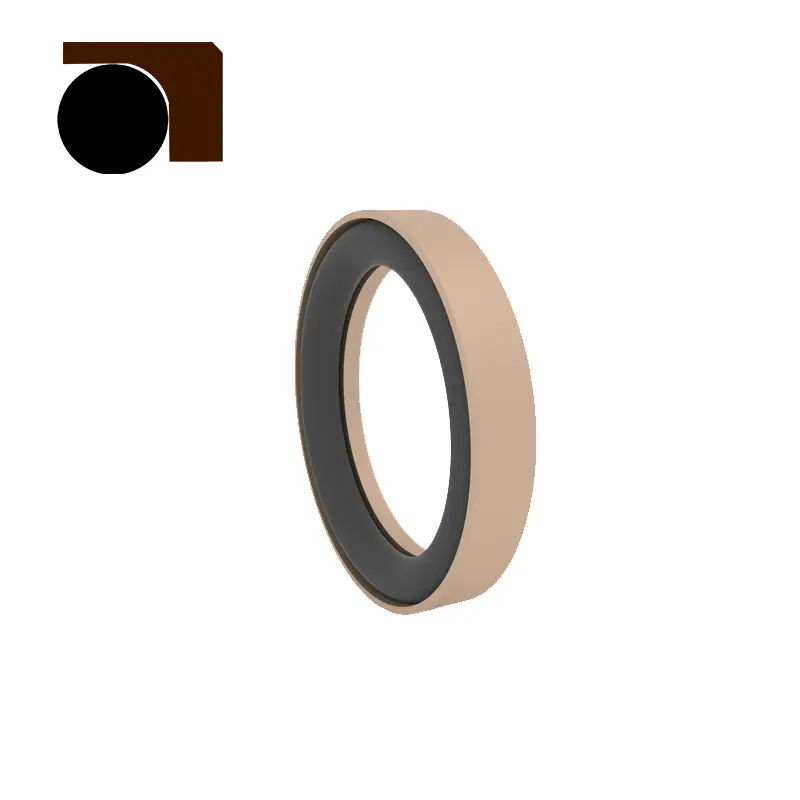

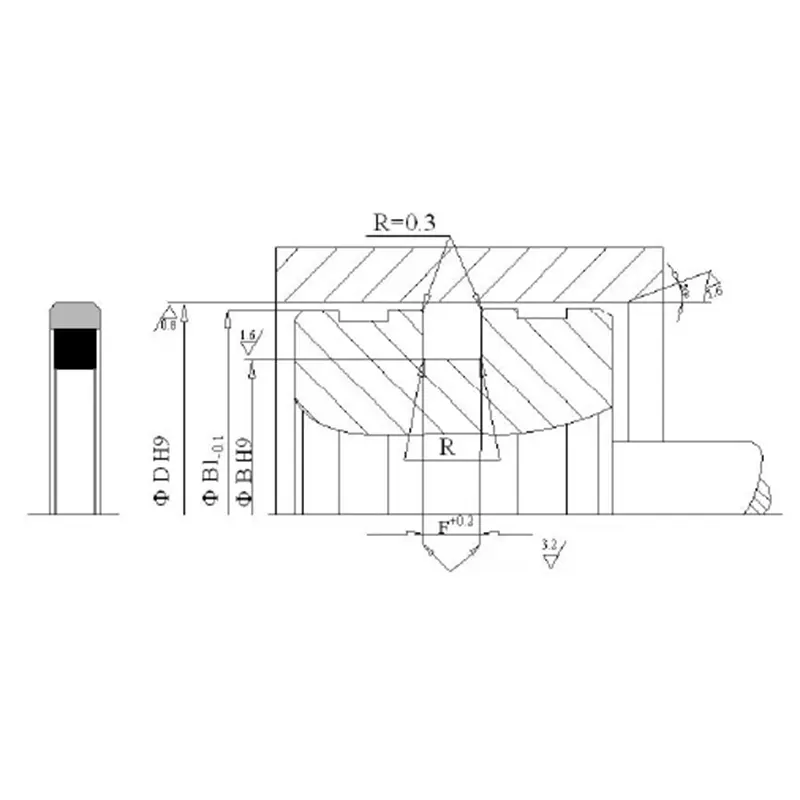

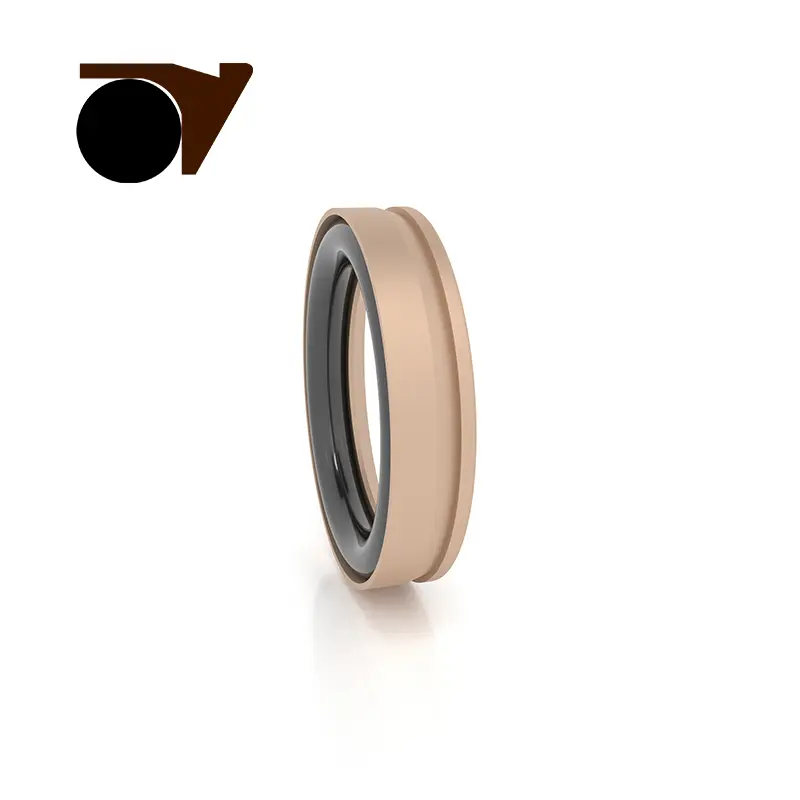

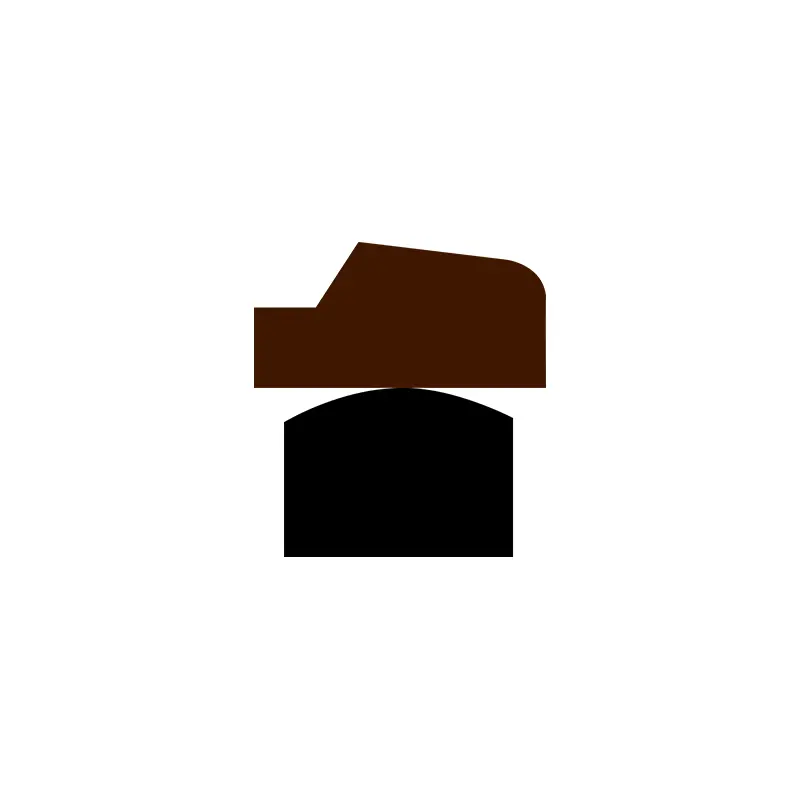

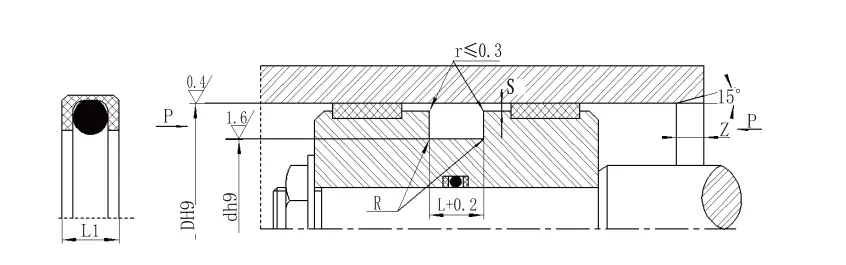

RC51 spetsifikatsiooniparameetri tabel (saadaval on kõik parameetrite vahemikus olevad spetsifikatsioonid)| Standardtüüp DH9 RC51 |
Kerge koormus DH9 RC51-Q |
Raske koormus DH9 RC51-Z |
Soone läbimõõt D H9 |
Soone laius L+0.2 |
Pitseri kõrgus l1 | Radiaalne kliirens smaksimaalne | Ehtsus Zmin |
O-rõnga traadi läbimõõt d0 |
|
| <20MPa | <40MPa | ||||||||
| 8 ~ 12 | 12,9 ~ 23,9 | - | D-3.5 | 3.2 | 2.8 | 0.2 | 0.15 | 3 | 1.8 |
| 12,9 ~ 23,9 | 24 ~ 49,9 | - | D-5.3 | 4.2 | 3.8 | 0.25 | 0.15 | 4 | 2.65 |
| 24 ~ 49,9 | 50 ~ 121,9 | 12,9 ~ 23,9 | D-6.8 | 5.2 | 4.7 | 0.25 | 0.2 | 5 | 3.55 |
| 50 ~ 121,9 | 122 ~ 690,9 | 24 ~ 49,9 | D-10,0 | 7.6 | 7 | 0.3 | 0.2 | 7 | 5.30 |
| 122 ~ 690,9 | 691 ~ 999 | 50 ~ 121,9 | D-13,0 | 9.6 | 8.8 | 0.35 | 0.25 | 10 | 7.00 |
| 691 ~ 999 | 1000 ~ 1599 | 122 ~ 690,9 | D-155.9 | 11.6 | 10.5 | 0.5 | 0.3 | 12 | 8.6 |
| 1000 ~ 1599 | ≥1600 | 691 ~ 999 | D-17,8 | 14.8 | 13.5 | 0.6 | 0.4 | 15 | 10.0 |
| ≥1600 | - | 1000 ~ 1599 | D-21.2 | 17.8 | 16.3 | 0.7 | 0.6 | 20 | 12.0 |
| MÄRKUS. 1. Kerge koormuse seeria abil on suletud soontesse installimine lihtsam paigaldada. | |||||||||
| 2. Palun pöörduge meie ettevõtte poole, et saada suletud soone paigaldamine. | |||||||||
| 3. rõhu korral> 40MPa kasutab tihendi juurepinda H8/F8 sobivuse tolerantsust. | |||||||||
| RC52 (sobivad O-rõnga GB1235) spetsifikatsioonid (saadaval on kõik parameetrite vahemikus olevad spetsifikatsioonid) | ||||||
| Avavahemik D H9 |
Soone läbimõõt D H9 |
Soone laius L+0,2 |
Pitseri kõrgus L1 |
Radiaalne kliirens Smaksimaalne |
Ehtsus Zmin |
O-rõnga traadi läbimõõt d0 |
| 12 ~ 55 | D-6.8 | 5.2 | 4.7 | 0.3 | 5 | 3.5 |
| 56 ~ 169 | D-10,8 | 8.2 | 7.5 | 0.4 | 7 | 5.7 |
| 170 ~ 1500 | D-155.9 | 11.6 | 10.5 | 0.4 | 12 | 8.6 |
| Tellimise näide RC52—80x69.2x8,2-PTFE3-R01 | ||||||
| Mudeli-silindri läbimõõt x soone läbimõõt x soone laius PTFE3- modifitseeritud PTFE materjali kood R01- O-rõnga materjali kood | ||||||
| RC53 spetsifikatsioonid (saadaval on kõik parameetrite vahemikus olevad spetsifikatsioonid) | ||||||
| Avavahemik D H9 |
Soone läbimõõt D H9 |
Soone laius L+0,2 |
Radiaalne kliirens smaksimaalne | Ehtsus Zmin |
O-rõnga traadi läbimõõt dO |
|

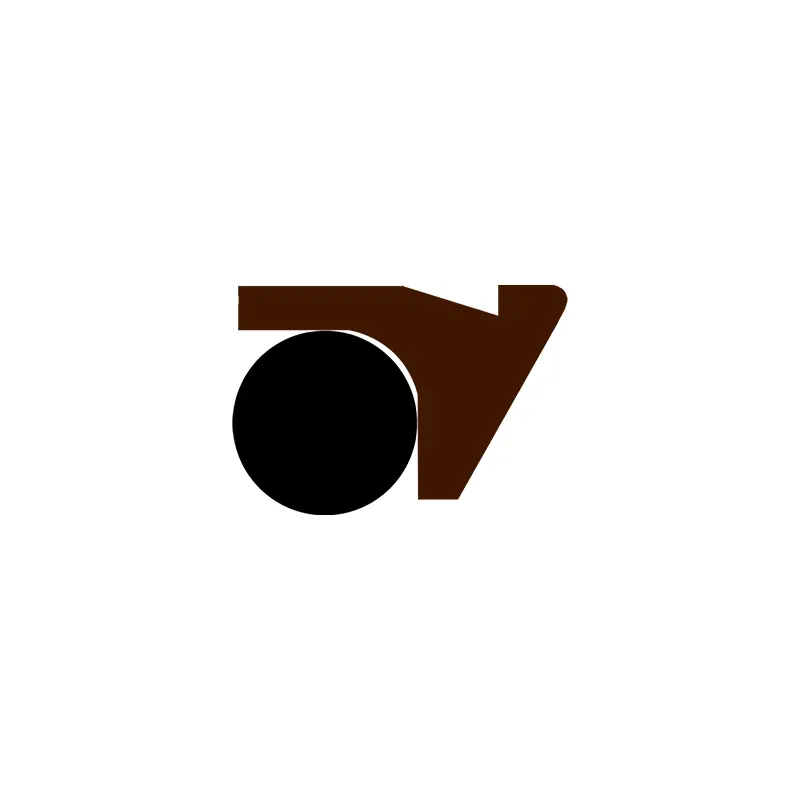

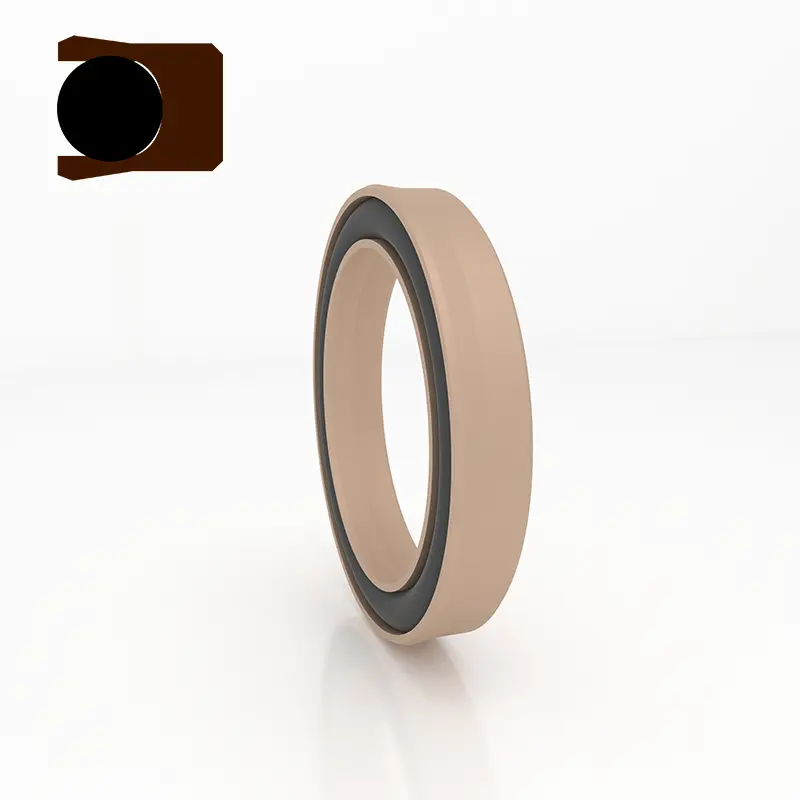

| <40MPa | <60MPa | |||||
| 13 ~ 24 | D-5.4 | 5.2 | 0.25 | 0.15 | 4 | 2.65 |
| 25 ~ 49 | D-7.2 | 6.6 | 0.25 | 0.2 | 5 | 3.55 |
| 50 ~ 121 | D-10,4 | 9.8 | 0.3 | 0.2 | 7 | 5.30 |
| 122 ~ 1500 | D-13,6 | 12.8 | 0.35 | 0.25 | 10 | 7.00 |
| RC54 spetsifikatsioonid (sobivad O-rõnga GB1235) (saadaval on kõik parameetrite vahemikus olevad spetsifikatsioonid) | ||||||
| Avavahemik D H9 | Soone läbimõõt d H9 | Soone laius L+0,2 | Radiaalne kliirens smaksimaalne | Ehistaja Zmin | O-rõnga traadi läbimõõt dO | |
| <40MPa | <60MPa | |||||
| 12 ~ 49 | D-7,0 | 6.6 | 0.25 | 0.2 | 5 | 3.5 |
| 50 ~ 169 | D-11,0 | 10.5 | 0.3 | 0.2 | 7 | 5.7 |
| 170 ~ 1500 | D-16,6 | 15.5 | 0.5 | 0.3 | 12 | 8.6 |
| MÄRKUS. Rõhu> 60MPa korral kasutab tihendi juurte pindala H8/F8 sobivuse tolerantsust ja ülikõrge rõhutihendi Smax <0,05. | ||||||
| Avavahemik D H9 | Soone läbimõõt d H9 | Soone laius L+0,2 | Radiaalne kliirens smaksimaalne | Ehistaja Zmin | O-rõnga traadi läbimõõt dO | |
| <40MPa | <60MPa | |||||
| 12 ~ 49 | D-7.2 | 8.6 | 0.25 | 0.2 | 5 | 3.55 |
| 50 ~ 121 | D-10,6 | 10.6 | 0.3 | 0.2 | 7 | 5.3 |
| 122 ~ 1500 | D-14 | 13.8 | 0.5 | 0.3 | 8 | 7 |
| MÄRKUS. Rõhu> 60MPa korral kasutab tihendi juurte pindala H8/F8 sobivuse tolerantsust ja ülikõrge rõhutihendi Smax <0,05. | ||||||
| RC56 spetsifikatsioonid (kõik parameetrite vahemikus olevad spetsifikatsioonid on saadaval) | ||||||||||
| Standardtüüp DH9 RC56 |
Kerge koormus DH9 RC56-Q |
Raske koormus DH9 RC56-Z |
Soone läbimõõt D H9 |
Soone laius L+0,2 |
Pitseri kõrgus l1 | Ümardatud nurgad Rmaksimaalne |
Radiaalne kliirens smaksimaalne | Ehtsus Zmin |
O-rõnga traadi läbimõõt DO | |
| <20MPa | <40MPa | |||||||||
| 8 ~ 12,9 | 13 ~ 23,9 | - | D-3.8 | 4 | 3.6 | 0.3 | 0.2 | 0.15 | 3 | 1.8 |
| 13 ~ 23,9 | 24 ~ 49,9 | 8 ~ 12,9 | D-5.2 | 4.7 | 4.3 | 0.4 | 0.25 | 0.2 | 4 | 2.65 |
| 24 ~ 49,9 | 50 ~ 121,9 | 13 ~ 23,9 | D-6.8 | 6.2 | 5.6 | 0.4 | 0.3 | 0.2 | 5 | 3.55 |
| 50 ~ 121,9 | 122 ~ 629 | 24 ~ 49,9 | D-10,0 | 9.2 | 8.5 | 0.5 | 0.35 | 0.25 | 7 | 5.3 |
| 122 ~ 629 | 630 ~ 999 | 50 ~ 121,9 | D-13,0 | 12.3 | 10.6 | 0.6 | 0.35 | 0.25 | 10 | 7.00 |
| 630 ~ 999 | 1000 ~ 1599 | 122 ~ 629 | D-16 | 13.6 | 12 | 0.7 | 0.5 | 0.3 | 12 | 8.6 |
| 1000 ~ 1599 | ≥1600 | 630 ~ 999 | D-18,5 | 16 | 14.5 | 0.8 | 0.6 | 0.4 | 15 | 10.0 |
| ≥1600 | - | 1000 ~ 1599 | D-22 | 19 | 17 | 1.0 | 0.7 | 0.6 | 20 | 12.0 |
| MÄRKUS. 1. Surve> 60MPa jaoks kasutab tihendi juurte pindala H8/F8 sobivat tolerantsust ja ülikõrge rõhutihendi Smax <0,05. 2. silindri läbimõõtude> 30 mm jaoks saab selle paigaldada suletud soontesse. Palun pöörduge meie ettevõtte poole. | ||||||||||
| RC57 spetsifikatsioonid (sobivad O-rõnga GB1235) (saadaval on kõik parameetrite vahemikus olevad spetsifikatsioonid) | ||||||||
| Avavahemik D H9 | Soone läbimõõt d H9 | Soone laius L+0,2 | Pitseri kõrgus L1 | Ümmargused nurgad Rmaksimaalne | Radiaalne kliirens smaksimaalne | Ehistaja Zmin | O-rõnga traadi läbimõõt dO | |
| <20MPa | <40MPa | |||||||
| 8 ~ 27 | D-4.6 | 4.5 | 4 | 0.4 | 0.25 | 0.15 | 4 | 2.4 |
| 28 ~ 55 | D-6.8 | 6.2 | 5.6 | 0.4 | 0.25 | 0.2 | 5 | 3.5 |
| 56 ~ 169 | D-10,8 | 9.8 | 8.9 | 0.5 | 0.3 | 0.2 | 8 | 5.7 |
| 170 ~ 1500 | D-16,0 | 13.6 | 12 | 0.7 | 0.5 | 0.3 | 12 | 8.6 |
| Tellimise näide RC57—80x69.2x9,8-PTFE3-R01 | ||||||||
| Mudeli-silindri läbimõõt x soone läbimõõt x soone laius PTFE3, R01 Materjali kood | ||||||||
