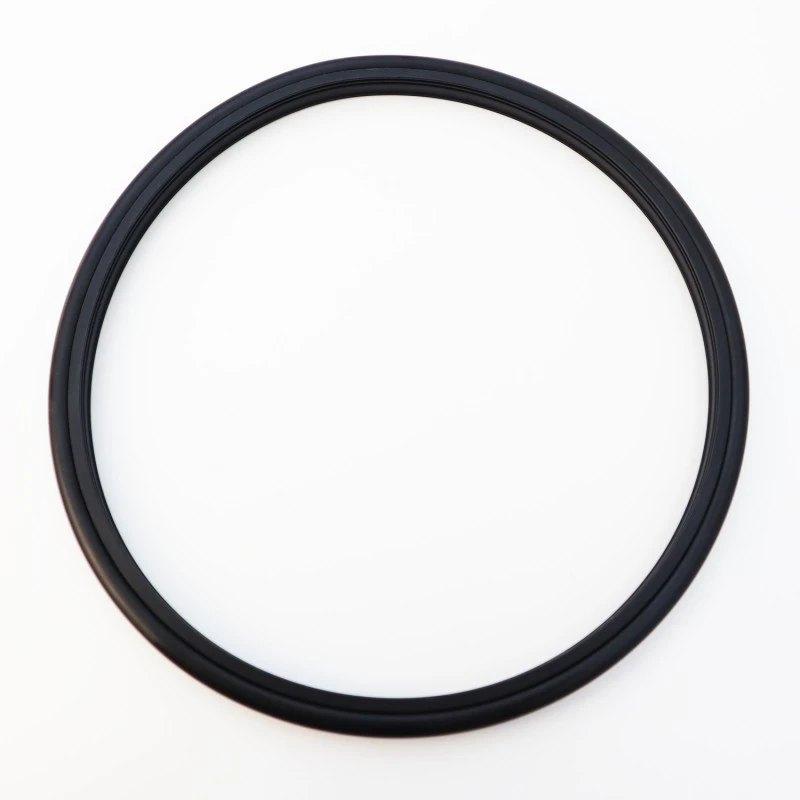

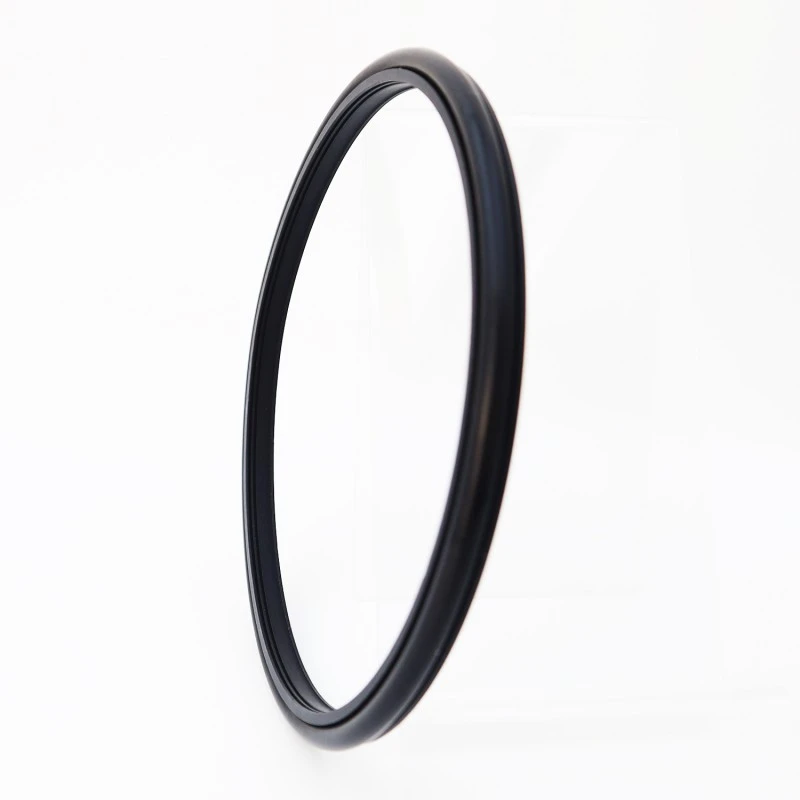

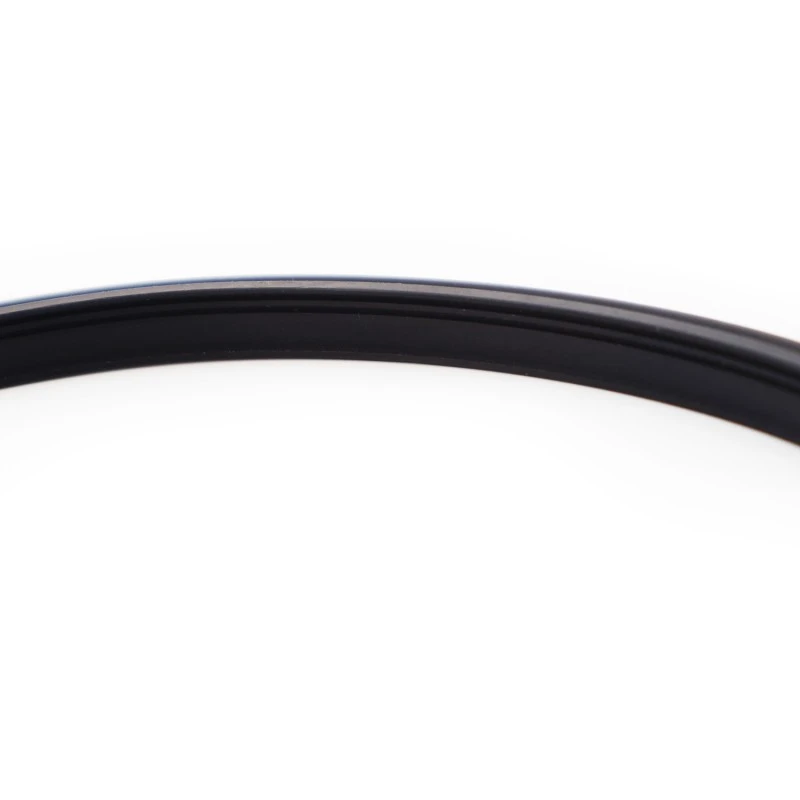

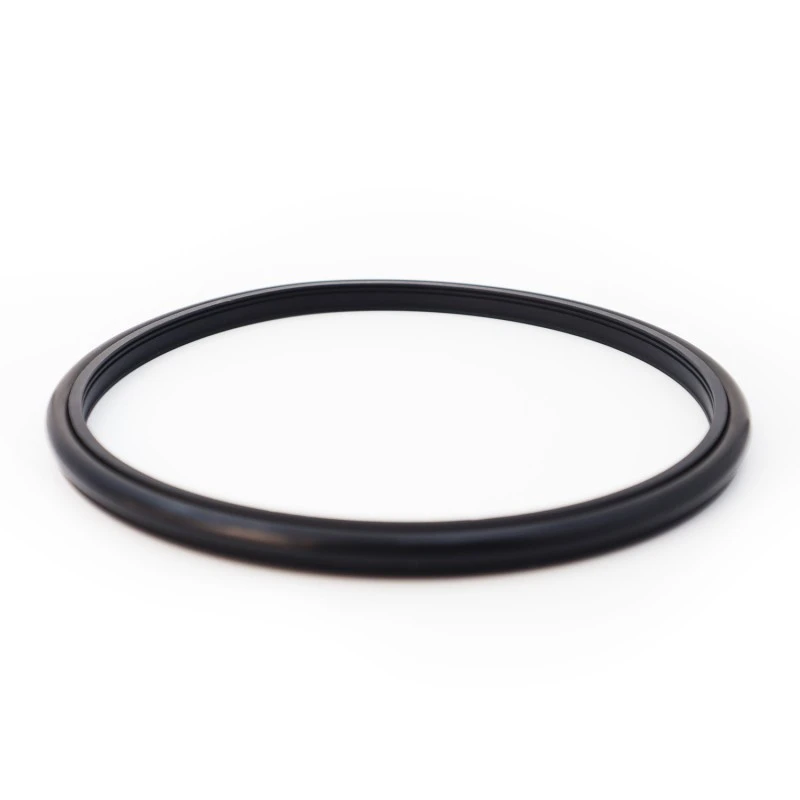

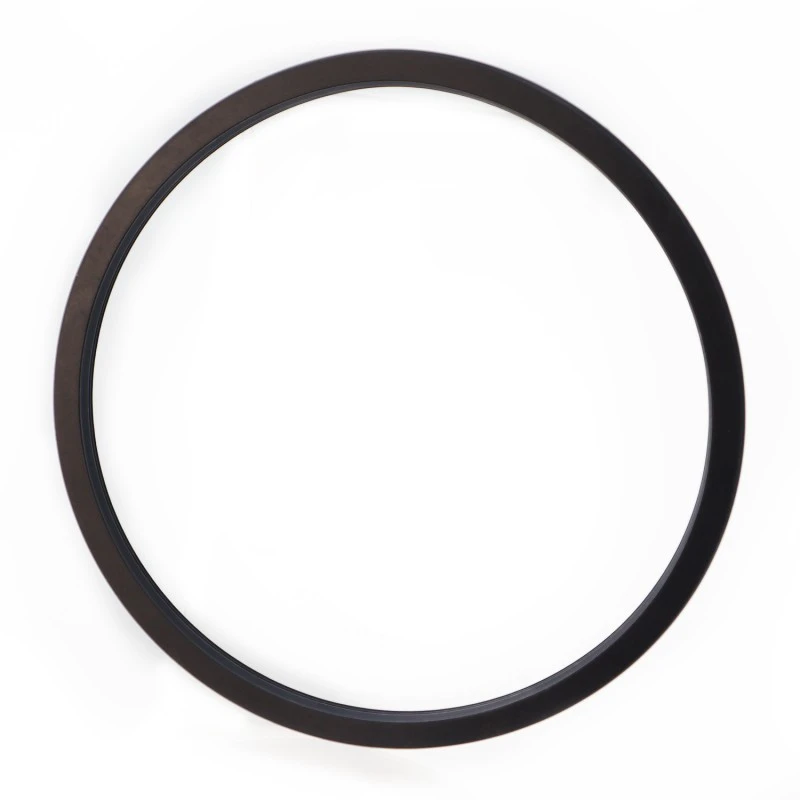

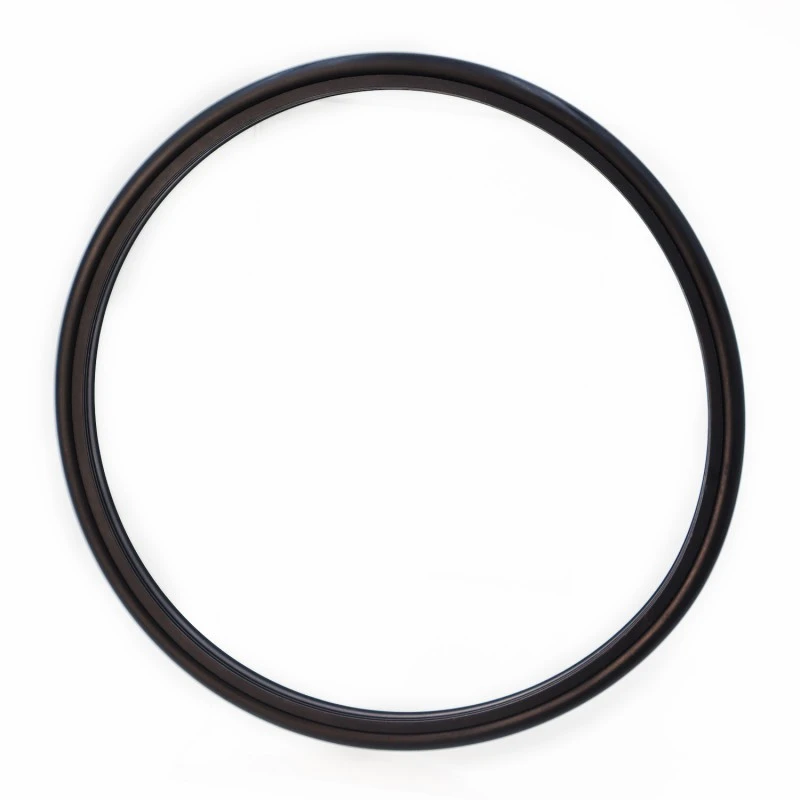

Võlli tihend kõrgsurvetsemendipulga jaoks: pikk kasutusiga, madal hõõrdumine, suurepärane tihendusvõime, kompaktne disain ning lihtne paigaldamine, kasutamine ja hooldus. Selle spetsiaalne tihendushuul ja optimeeritud paksusega disain tagavad hea tihenduse isegi karmides ainetes, nagu tsemendipulber. Mudataoliste ainete tihendamiseks soovitame kahe (või enama) tihendi vahel määrida.
Kohaldatavad töötingimused (piirväärtused ei tohiks ilmneda samaaegselt)
|
Rõhk/MPa |
Temperatuur / °C |
Kiirus / m/s |
Keskmine |
|
|
Edasi-tagasi liikumine |
Pöörlev liikumine |
|||
|
≤100 |
-35~+100 (koos sobivate NBR O-rõngastega) |
≤6 |
≤2 |
Vesi, muda, toornafta, hüdroõli, emulsioon |
|
-20~+200 (koos sobiva O-rõngaga FKM) |
||||
Kui teil tekib oma toodete kasutamisel küsimusi või hädaolukordi, võite Ruicheniga igal ajal ühendust võtta. Pakume kiireloomuliste tehniliste probleemide lahendamiseks 7 x 24-tunnist tehnilise konsultatsiooni vihjeliini.
Tihendi lekke, ebanormaalse kulumise või mis tahes talitlushäire korral alustab meie tehnilise toe meeskond viivitamatult telefonikõne või e-kirjaga reageerimist. Saame anda teile esialgse hinnangu ja lahendused kaugvideodiagnostika, pildianalüüsi ja muude meetodite abil. Keeruliste probleemide puhul lubame anda 48 tunni jooksul esialgse analüüsi aruande ning vajadusel saadame objektile tehnilist tuge pakkuvad insenerid ning uurime koos teiega probleemi kuni probleemi täieliku lahenemiseni.
Materjali valik
1. Sobivate O-rõngaste materjalide hulka kuuluvad: R01 nitriilbutadieenkautšuk (NBR), R02 fluorokumm (FKM) jne.
2. Tihendusrõnga materjalid: standardmaterjal PTFE4, muud valikulised materjalid hõlmavad PTFE2/PTFE3/PTFE5/UPE/PK1/PK2 jne.
Tellimisnäide
Tellimismudel RC2061-80*91.7*7.6-PTFE4-R01 Mudel - Võlli läbimõõt * Soone läbimõõt * Soone laius - Materjali kood

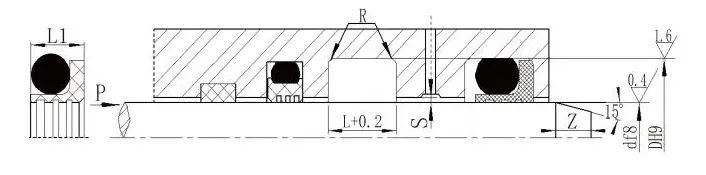

a) avatud struktuur

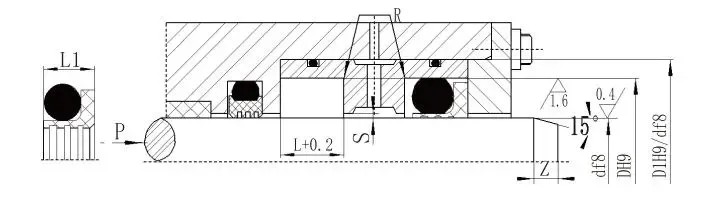

b) suletud struktuur
Tehnilised andmed (saadaval on mis tahes suurus määratud vahemikus)
|
Võlli läbimõõdu vahemik Standardtüüp d f8 RC2061 |
Võlli läbimõõdu vahemik Raske koormuse tüüp d f8 RC2061-Z |
Soone läbimõõt DH9 |
Soone laius L+0,2 |
Tihendi laius L1 |
Ümardatud nurgad Rmax |
Radiaalne kliirens Smax |
Chamfer Zmin |
O-rõnga traadi läbimõõt |
||
|
<10 MPA |
<20MPA |
<40MPA |
||||||||
|
5-15,9 |
- |
d+6,3 |
4.0 |
3.65 |
0.4 |
0.4 |
0.25 |
0.15 |
4 |
2.65 |
|
16~38,9 |
5-15,9 |
d+8,2 |
5.2 |
4.55 |
0.4 |
0.4 |
0.25 |
0.2 |
5 |
3.55 |
|
39-107,9 |
16-38,9 |
d+11,7 |
7.6 |
6.80 |
0.5 |
0.5 |
0.3 |
0.2 |
7 |
5.30 |
|
108-670,9 |
39~107,9 |
d+15,5 |
9.6 |
8.50 |
0.6 |
0.6 |
0.35 |
0.25 |
8 |
7.00 |
|
671-1600 |
108-670,9 |
d+19,4 |
12.1 |
11.1 |
0.7 |
0.7 |
0.5 |
0.3 |
10 |
8.60 |
Märkus: 1. Võlli läbimõõduga ≤ 30 mm korral on soovitatav kasutada avatud soont.
2. Pöördtihendite puhul on soovitatav pöörleva võlli pinna kõvadus HRC ≥ 58.
3. Rõhu puhul, mis on suurem kui 30 MPa, on ekstrusioonipilu jaoks soovitatav H8/8 sobivus.
