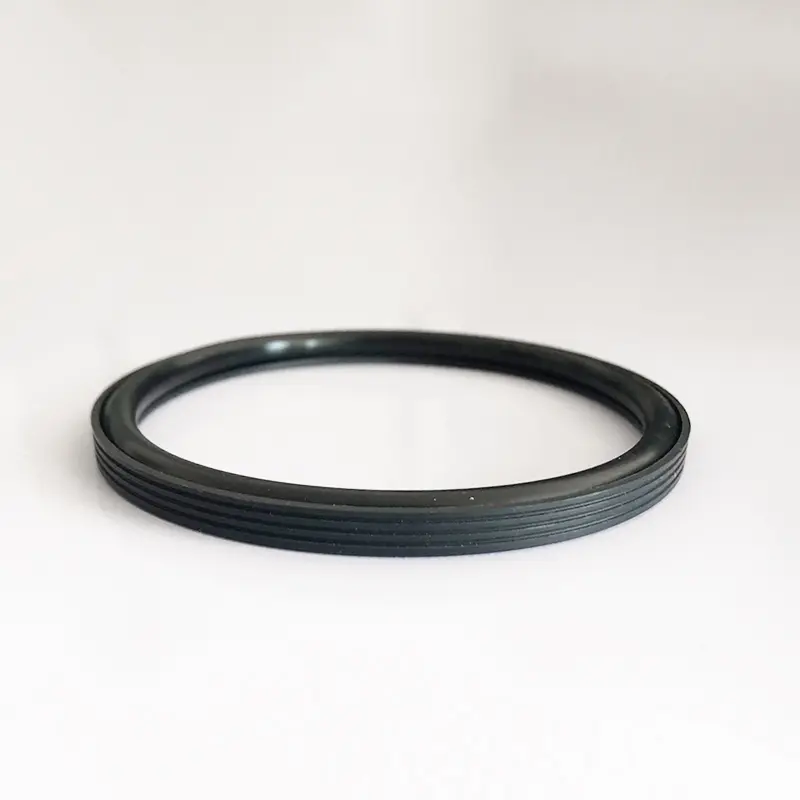

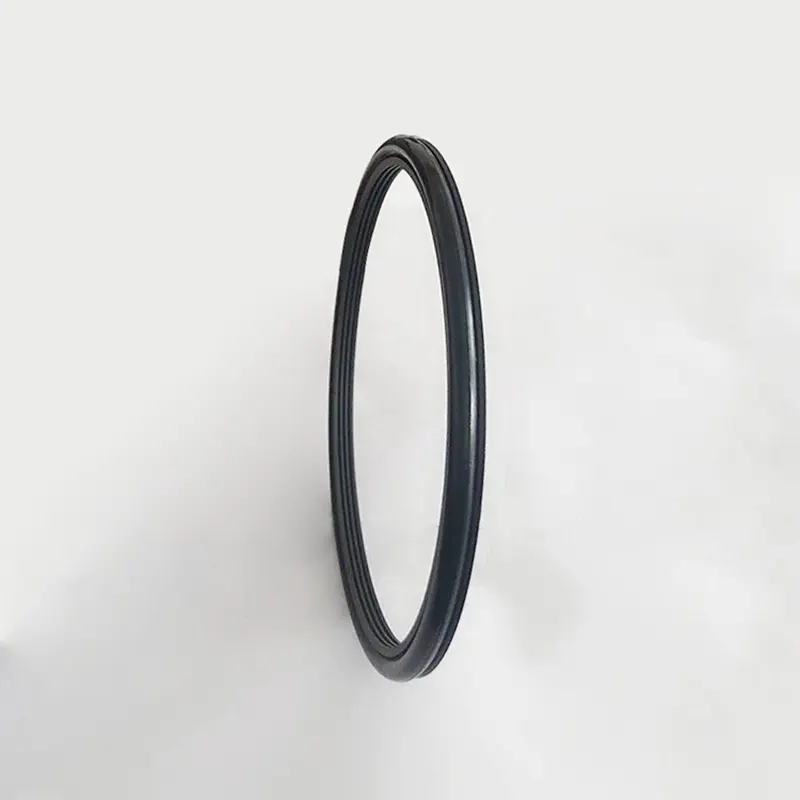

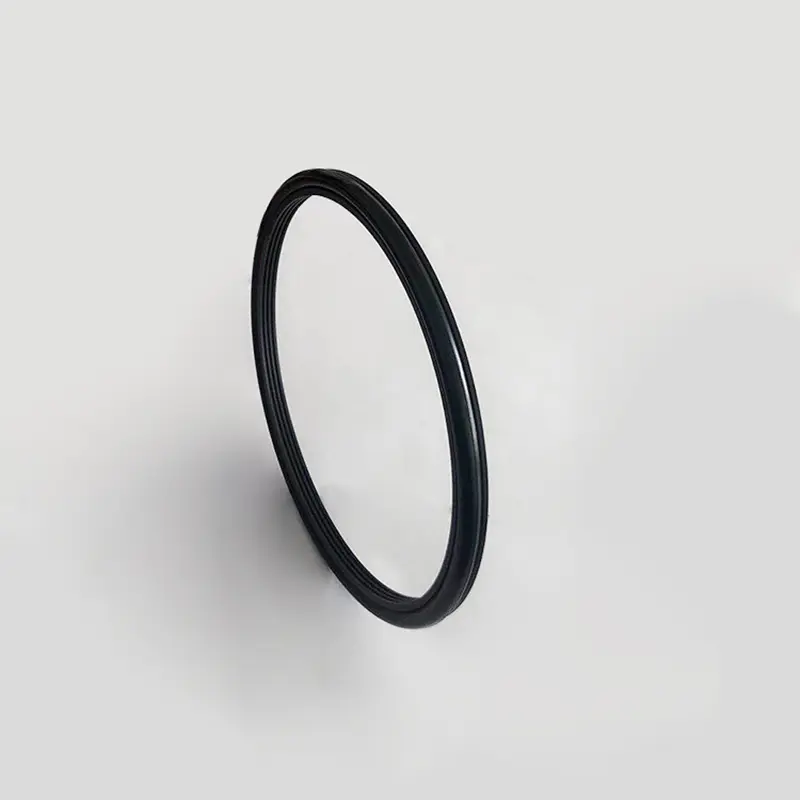

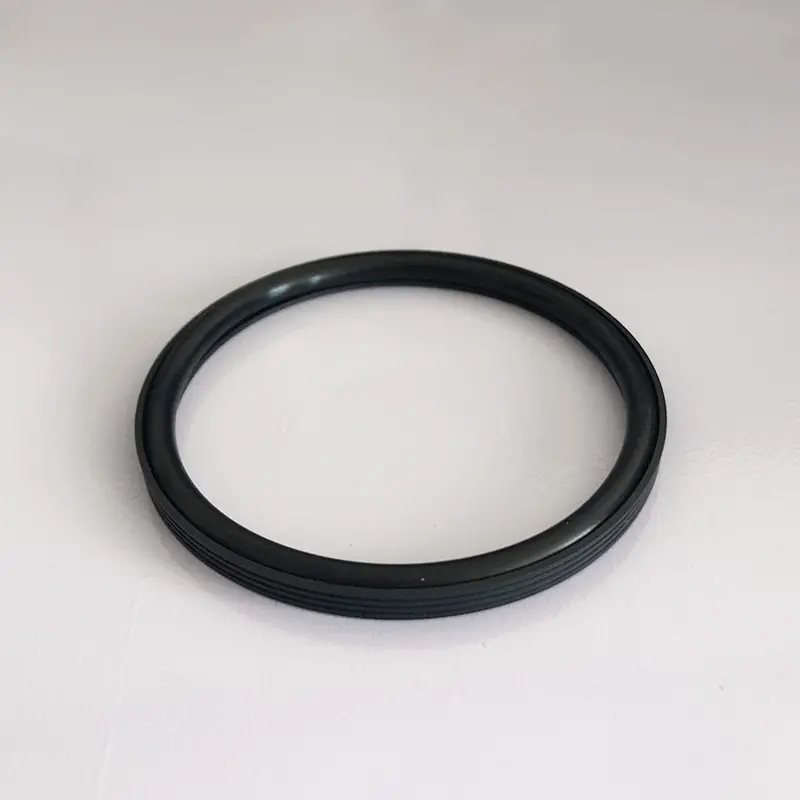

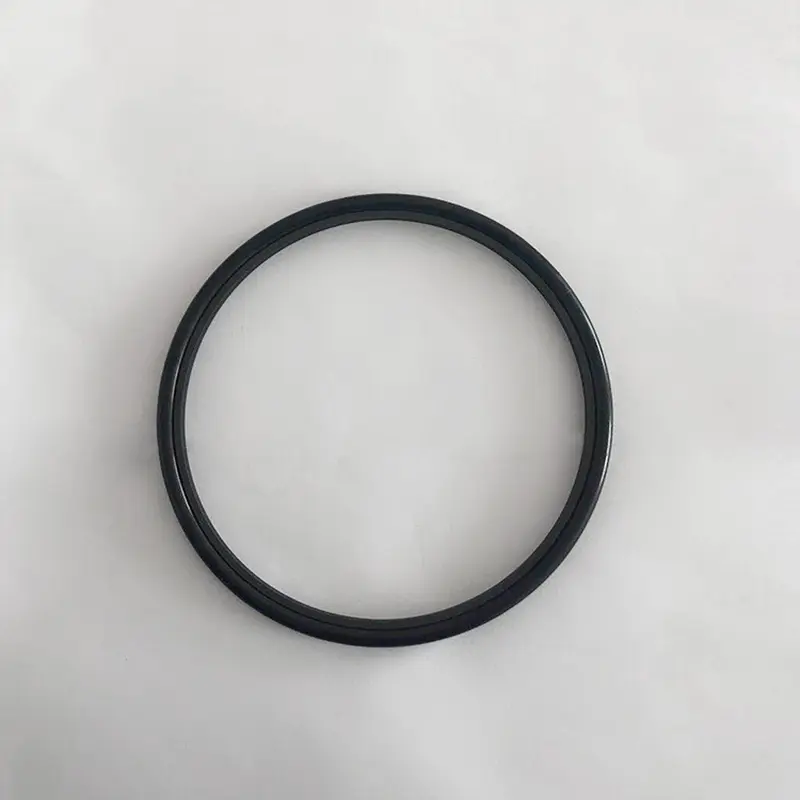

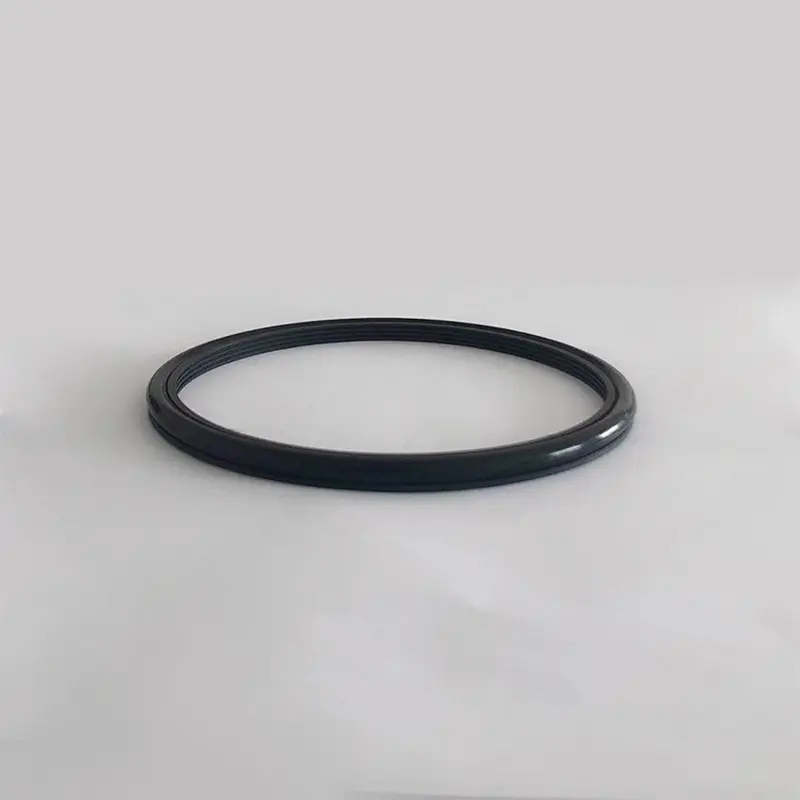

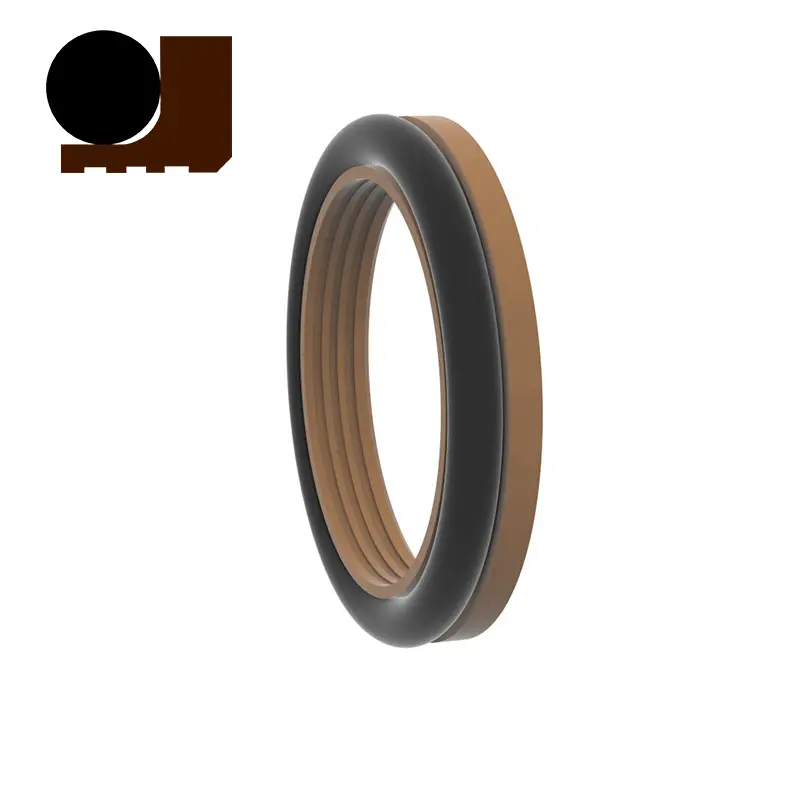

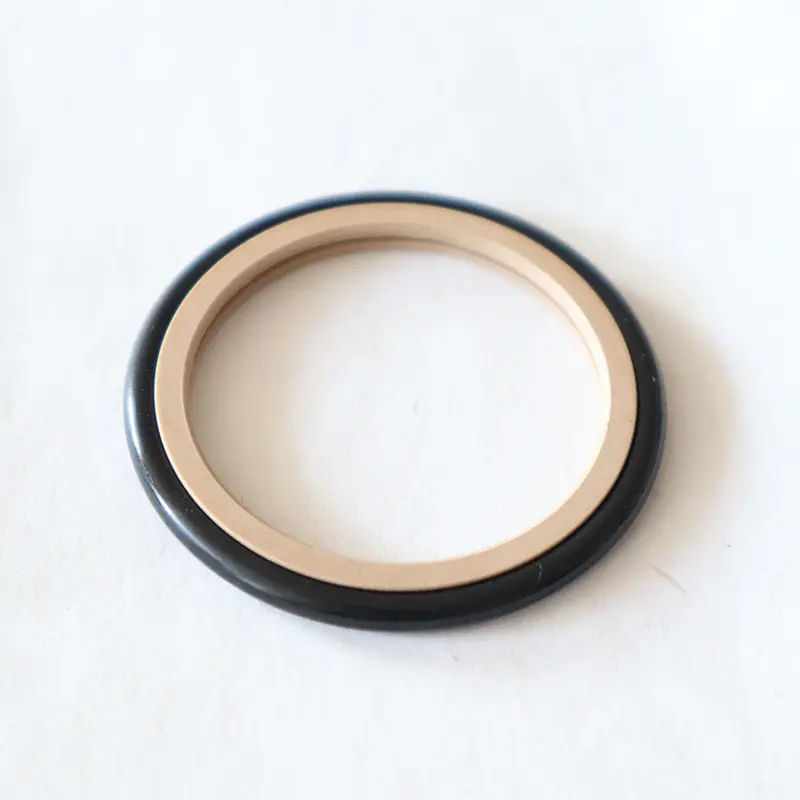

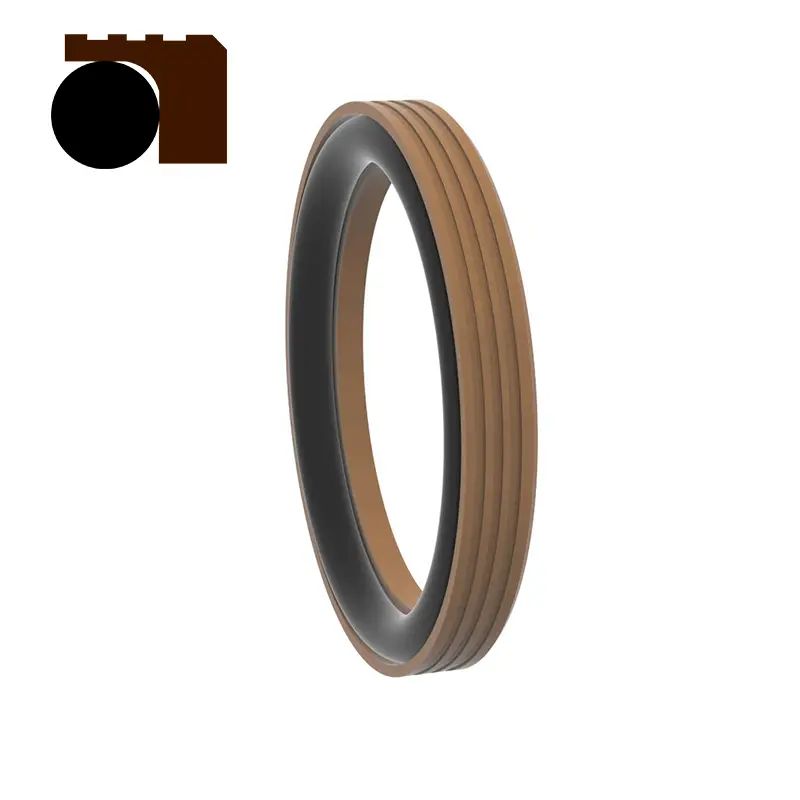

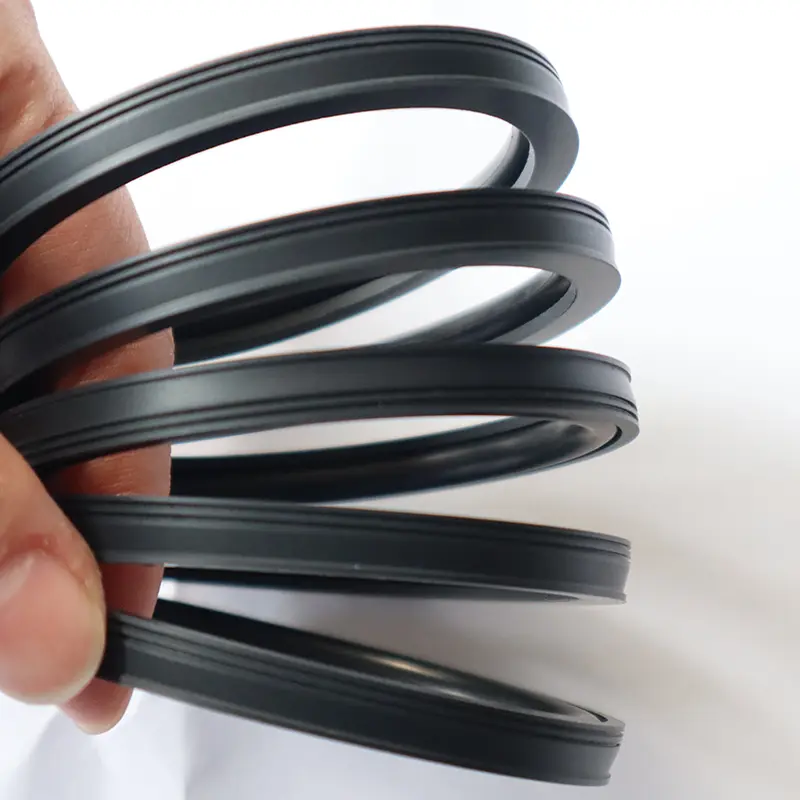

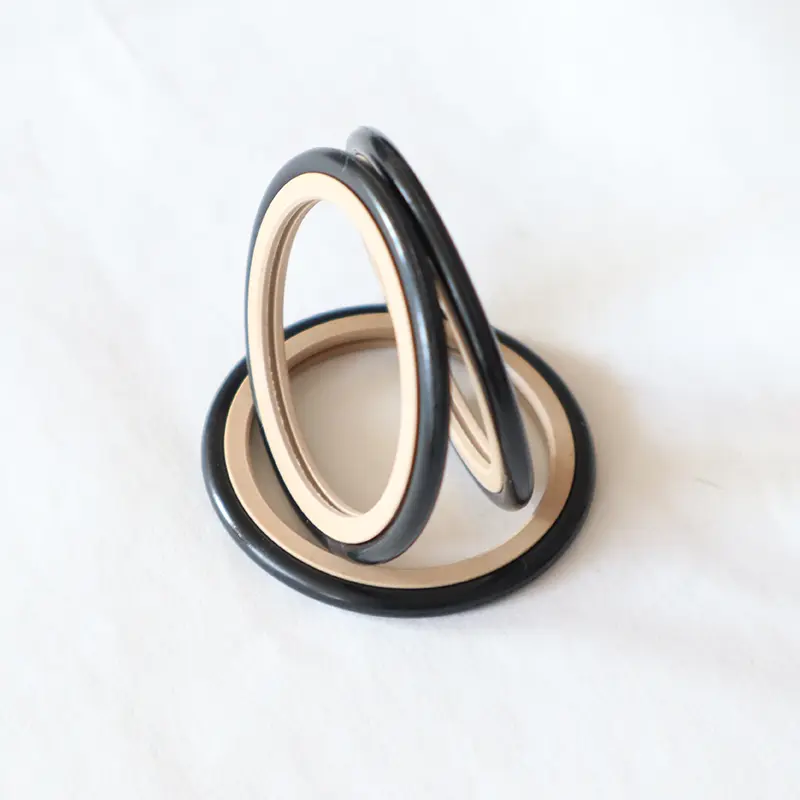

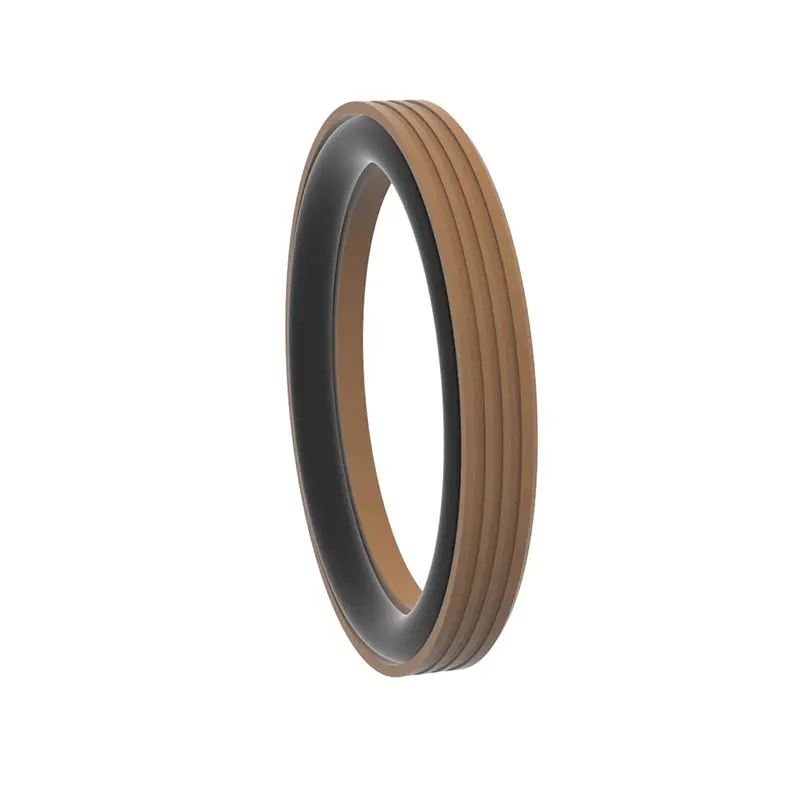

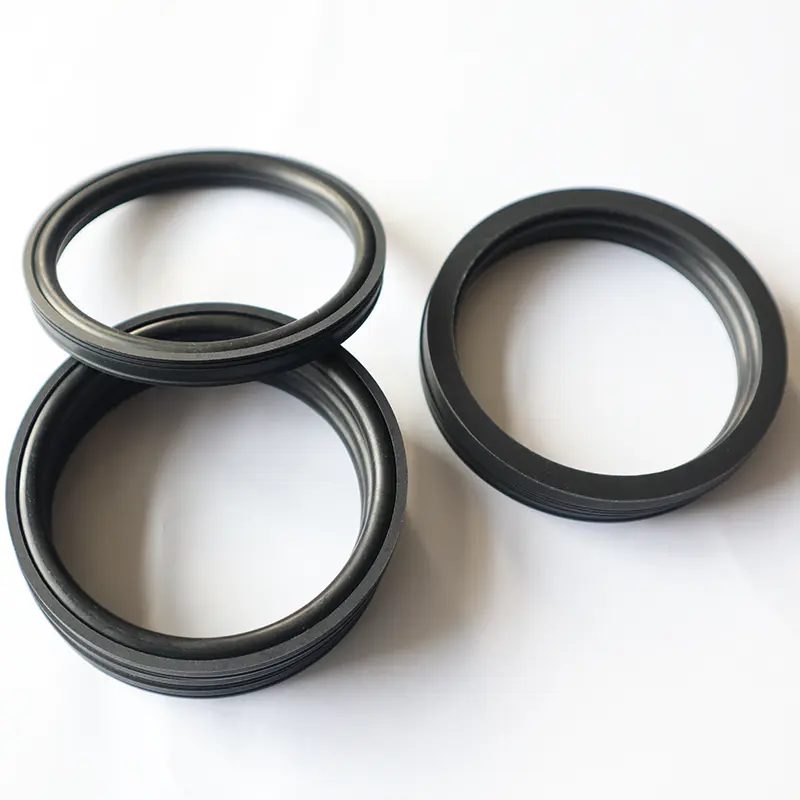

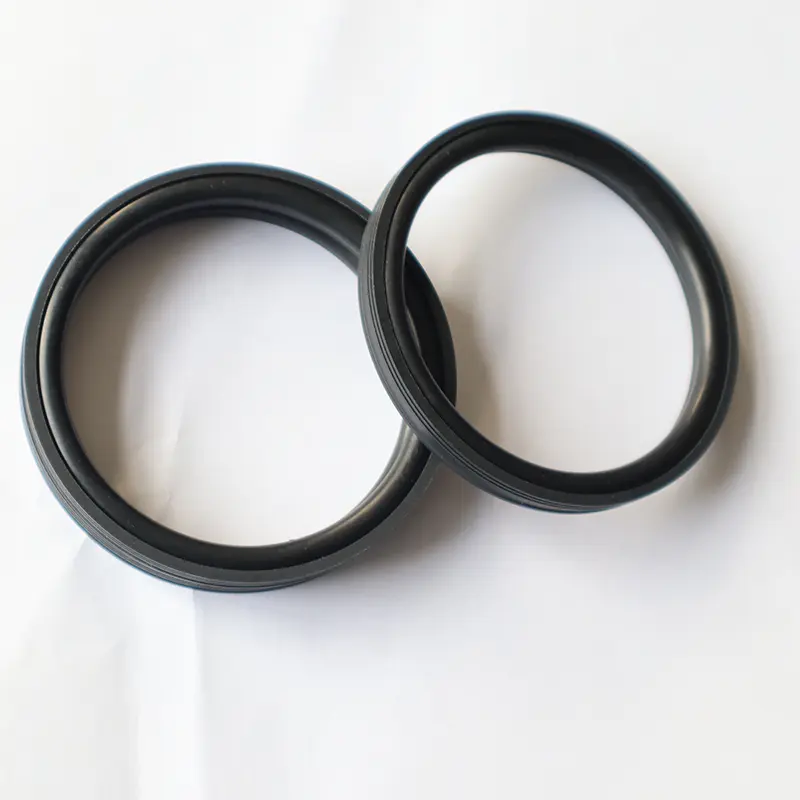

Ruicheni pitserite käivitatud tsemendi läga RC2061 ja RC2062 kõrgsurvetihendid on mõeldud keerukate ja karmide tsemendi läga tihendamise tingimustega toimetulemiseks.

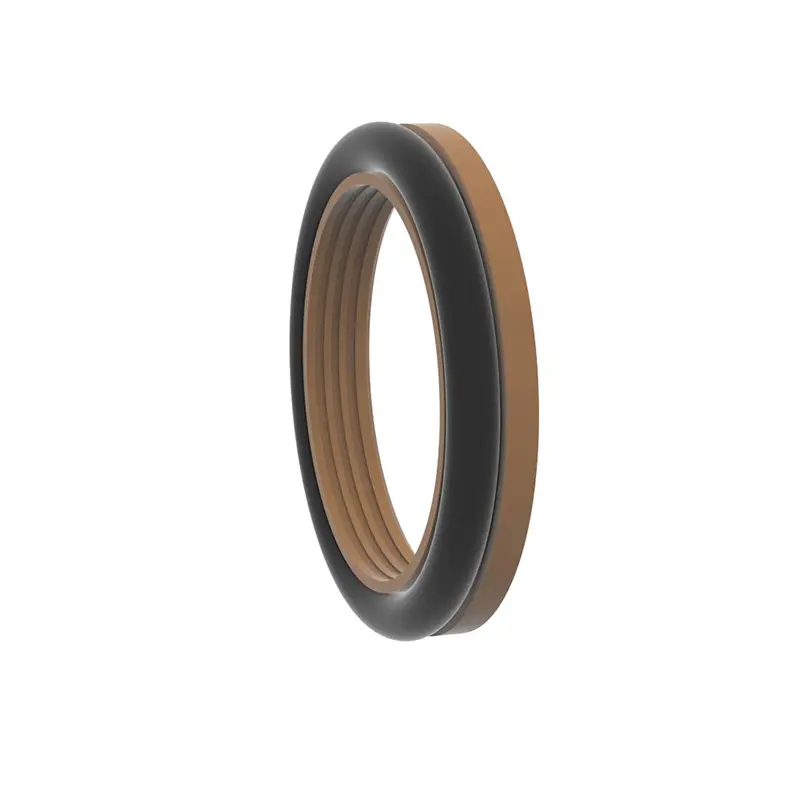

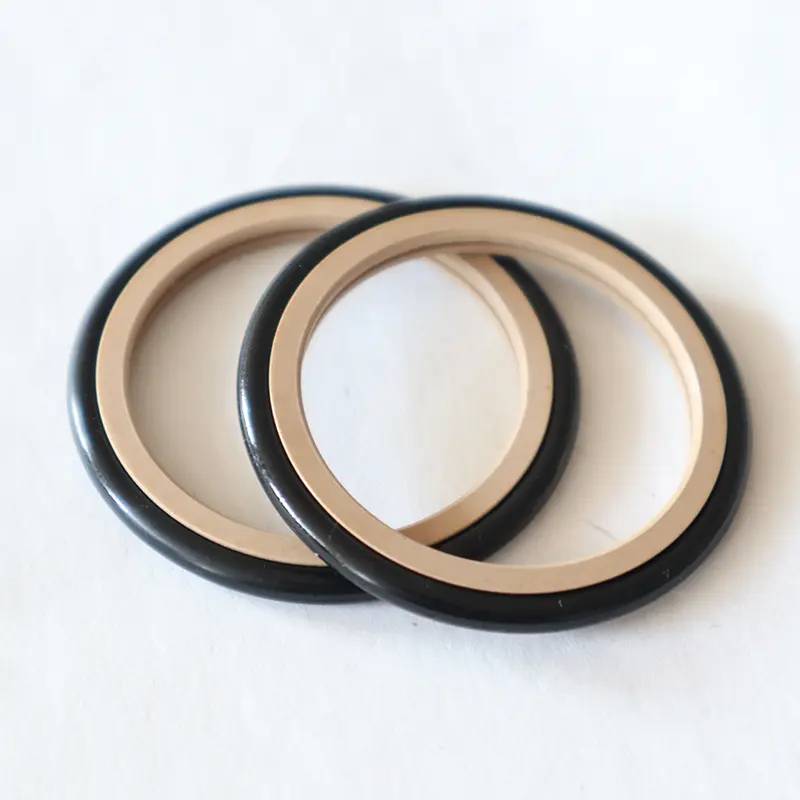

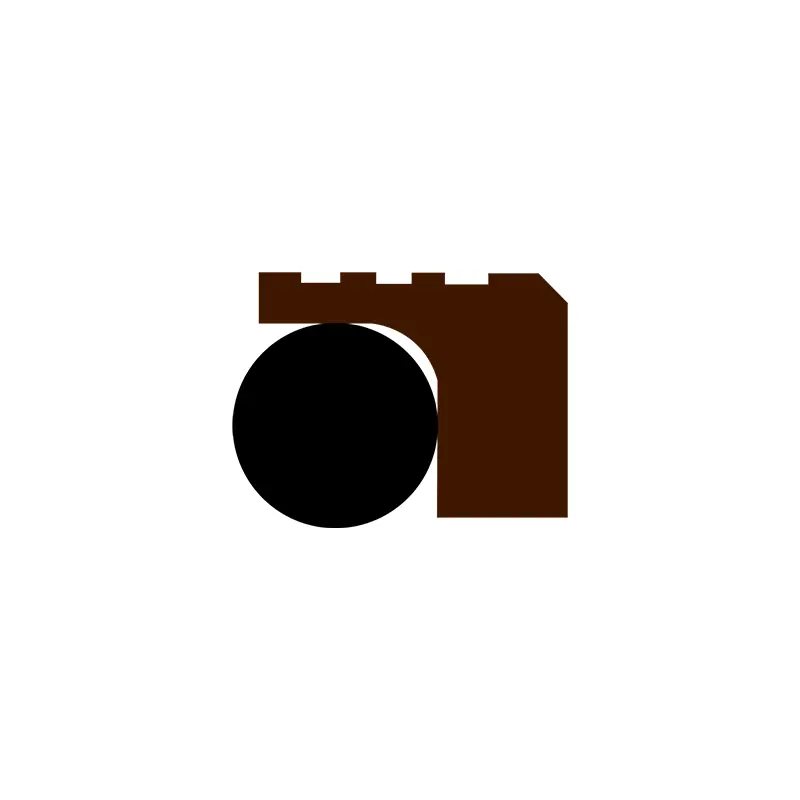

Nendel kahel tootel on sama struktuur, mis mõlemad koosnevad hoolikalt kujundatud kõrge funktsiooniga tehnilistest plastist hammaste tihendirõngastest ja O-rõngastest, et saavutada hüdraulilise kõrvalseisva ja pöörleva liikumise ühesuunaline tihendus. Neil on lai valik rakendusi ja nad võivad mängida olulist rolli sellistes seadmetes nagu kolvipumbad, mudapumbad, kruvikud, puurimisplatvormid, õliuuringute seadmed ja betoonist segamistaimed.
Jõudluse osas võivad meie tsemendi läga kõrgsurvetihendid näidata palju eeliseid. Pika eluea omadused vähendavad tihendusosade sagedase asendamise vajadust ja vähendavad seadme hoolduskulusid; Madala hõõrdumisvõime tagab seadmete sujuva töö ja vähendab energiakadu; Hea tihendamine hoiab tõhusalt ära tsemendi läga lekke ja tagab seadmete stabiilse töö; Väike konstruktsiooniruum on mugav paigaldamiseks ja paigutamiseks erinevate seadmete piiratud ruumides; Lihtne paigaldamine, kasutamine ja hooldus parandab veelgi seadmete kasutamise tõhusust.
Pahaloomuliste meediumite, näiteks tsemendi läga korral võib toode tihendada tihendusfekti spetsiaalse tihendushuule ja paksuse optimeerimise disaini abil. Kui seda kasutatakse lägakeskkonna tihendamiseks, soovitame tihendus jõudluse ja komponendi eluea veelgi parandamiseks määrde määrimist kahe (või enama) tihendi vahel. Need kaks tsemendi läga kõrgsurve tihendit pakuvad usaldusväärset ja tõhusat lahendust kõrgsurve tsemendi läga tihendamise probleemile.
Tooteomadused ja rakendused:
Tellimise näide:
Tellimismudel RC2061-80X91.7X7.6-PTFE4-R01 mudelivõlli läbimõõt x Groove läbimõõt x soone laiuse materjali kood
Tellimismudel RC2062-80X68.3x7,6-PTFE4-R01
Mudeli-silindri läbimõõt x soone läbimõõt x soone laiuse materjali kood

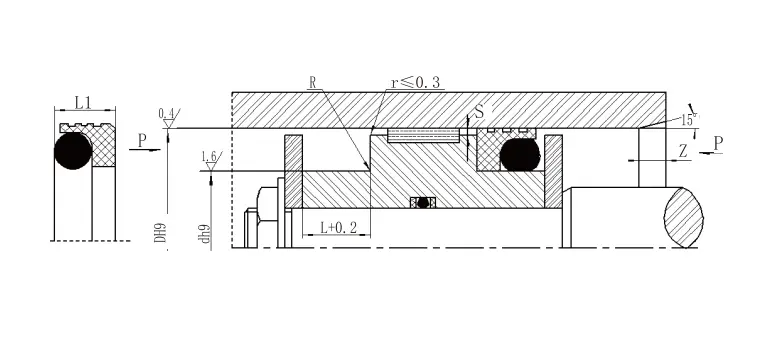

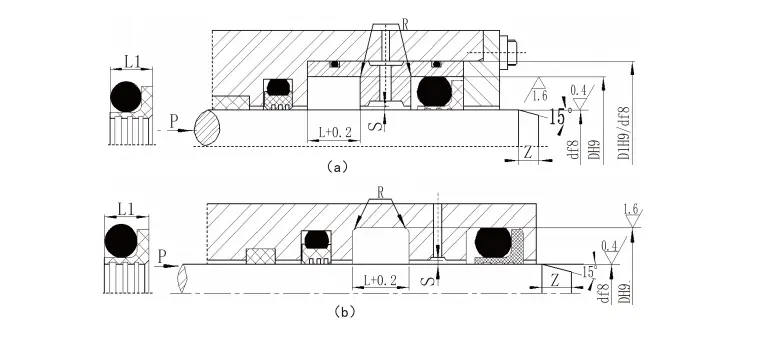

Spetsifikatsioonid:
| Võlli läbimõõt vahemik
Standarditüüp D F8 RC2061 |
Võlli läbimõõt vahemik
Raske koormus D F8 RC2061-Z |
Soone läbimõõt D H9 |
Soone laius L+0.2 |
Tihendi laius1 | Ümmargused nurgad Rmax |
Radiaalne kliirens smax | Ehistaja Zmin |
O-rõnga traadi läbimõõt | ||
| <10MPa | <20MPa | <40MPa | ||||||||
| 5 ~ 15,9 | - | D+6,3 | 4.0 | 3.65 | 0.4 | 0.4 | 0.25 | 0.15 | 4 | 2.65 |
| 16 ~ 38,9 | 5 ~ 15,9 | D+8,2 | 5.2 | 4.55 | 0.4 | 0.4 | 0.25 | 0.2 | 5 | 3.55 |
| 39 ~ 107,9 | 16 ~ 38,9 | D+11,7 | 7.6 | 6.80 | 0.5 | 0.5 | 0.3 | 0.2 | 7 | 5.30 |
| 108 ~ 670,9 | 39 ~ 107,9 | d+15,5 | 9.6 | 8.50 | 0.6 | 0.6 | 0.35 | 0.25 | 8 | 7.00 |
| 671 ~ 1600 | 108 ~ 670,9 | D+19.4 | 12.1 | 11.1 | 0.7 | 0.7 | 0.5 | 0.3 | 10 | 8.60 |
| Märkus: 1. Võlli läbimõõdu ≤30 mm korral on soovitatav avatud soon. | ||||||||||
| 2. pöörleva tihendi jaoks on soovitatav pöörleva võlli pinna kõvadus olla HRC ≥58. 3. rõhu korral on väljapressimiseks soovitatav rohkem kui 30MPa. | ||||||||||
| Avavahemik
Standard D H9 RC2062 |
Avavahemik
Raske koormus D H9 RC2062-Z |
Soone läbimõõt D H9 |
Soone laius L+0,2 |
Tihendi laius1 | Ümardatud nurgad Rmax |
Radiaalne kliirens smax | Ehistaja Zmin |
O-rõnga traadi läbimõõt | ||
| <10MPa | <20MPa | <40MPa | ||||||||
| 8 ~ 12,9 | - | D-4,5 | 3.1 | 2.8 | 0.3 | 0.3 | 0.2 | 0.15 | 3 | 1.8 |
| 13 ~ 24.9 | 10 ~ 12,9 | D-6.3 | 4 | 3.65 | 0.4 | 0.4 | 0.25 | 0.15 | 4 | 2.65 |
| 25 ~ 51,9 | 13 ~ 24.9 | D-8,2 | 5.2 | 4.55 | 0.4 | 0.4 | 0.25 | 0.2 | 5 | 3.55 |
| 52 ~ 127,9 | 25 ~ 51,9 | D-11,7 | 7.6 | 6.80 | 0.5 | 0.5 | 0.3 | 0.2 | 7 | 5.30 |
| 128 ~ 500.9 | 52 ~ 127,9 | D-155.5 | 9.6 | 8.50 | 0.6 | 0.6 | 0.35 | 0.25 | 8 | 7.00 |
| 501 ~ 1500 | 128 ~ 500.9 | D-13,4 | 12.1 | 11.1 | 0.7 | 0.7 | 0.5 | 0.3 | 10 | 8.60 |
| Märkus. 1. Silindri läbimõõtude ≤ 30 mm jaoks on soovitatav avatud soonid. | ||||||||||
| 2. Ekstrusiooni kliirensi jaoks on soovitatav rohkem kui 30 MPa. | ||||||||||
| Kõrgsurve tihendid tsemendi läga töötingimuste jaoks | ||||||

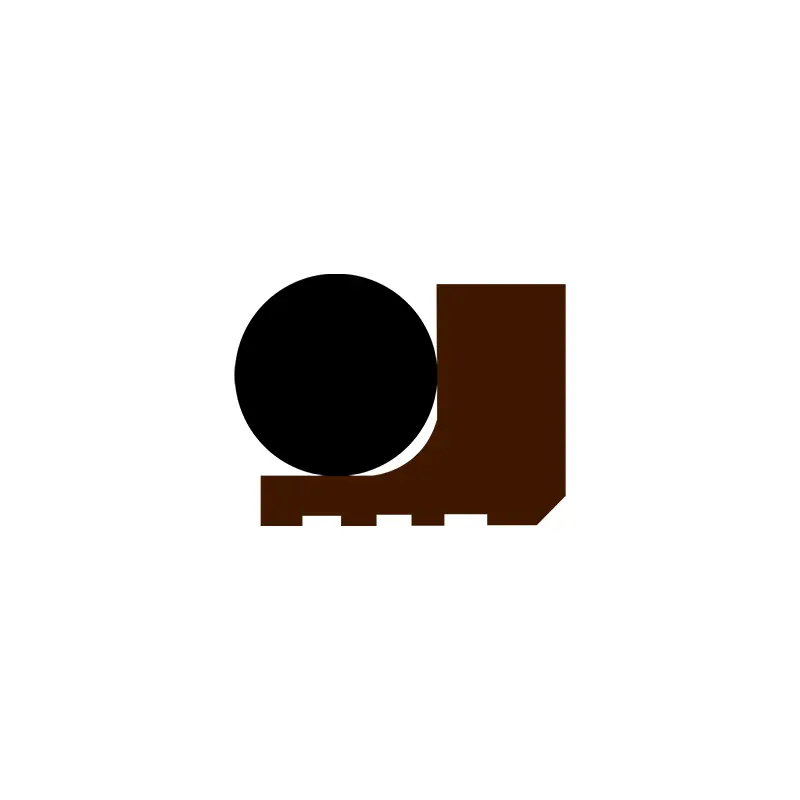

| Profiil | Mudel | Surve Mpa |
Temperatuur (℃) | Kiirus (m/s) |
Meedium | |
| Edasiliikumine | Pöörlemisliikumine | |||||
 |
RC2061 | ≤100 | -35 ~+100 (sobiv O-rõngas NBR) | ≤6 | ≤2 | Vesi, muda, toornafta, hüdrauliline õli, emulsioon jne. |
| -20 ~+200 (sobiv O-rõngas FKM) | ||||||
 |
RC2062 | ≤100 | -35 ~+100 (sobiv O-rõngas NBR) | ≤6 | ≤2 | Vesi, muda, toornafta, hüdrauliline õli, emulsioon jne. |
| -20 ~+200 (sobiv O-rõngas FKM) | ||||||
