Kõrgsurve ääriku tihendid

Kõrgsurve otsaäärsed tihendid on usaldusväärsed lahendused, mida Ruicheni tihendid teile pakuvad. Pitserite tootmisele ja arendamisele spetsialiseerunud tootjana saab meie tooteid kasutada veesurve tihendamiseks, pika eluea, hea tihendamise, kõrgsurve ja isegi ülikõrge rõhutakistuse, kompaktse struktuuri ja väikese kosmose okupatsiooni ning muude tavaliste eelistega. Toote alajaotuse mudelid on mitmekesised, tervitame meiega ühendust, et saada teile sobiv lahendus.

Saada päring

Tootekirjeldus

Meie Ruicheni pitseride kõrgsurve otsaäärsed äärikud võtavad kasutusele uuendusliku disaini, et pakkuda paremat toodet. Tuum on täidetud või modifitseeritud PTFE-materjali spetsiaalse kujuga tihendusrõnga ja O-kujulise (kummist) rõnga kombinatsioon, mis sobib aksiaalseks (otsaks), ääriku ühesuunalise staatilise (rõhu) tihendamiseks ja veerõhu tihendamiseks.

Kõrgsurve otsaga ääriku tihendil on olulised eelised, pikk eluiga, vähendatud hoolduskulud, suurepärane tihendus söötmelekke, kõrgsurve ja ülikõrge rõhutakistuse vältimiseks ekstreemsete töötingimuste täitmiseks ning peen struktuur hõlpsaks paigaldamiseks.

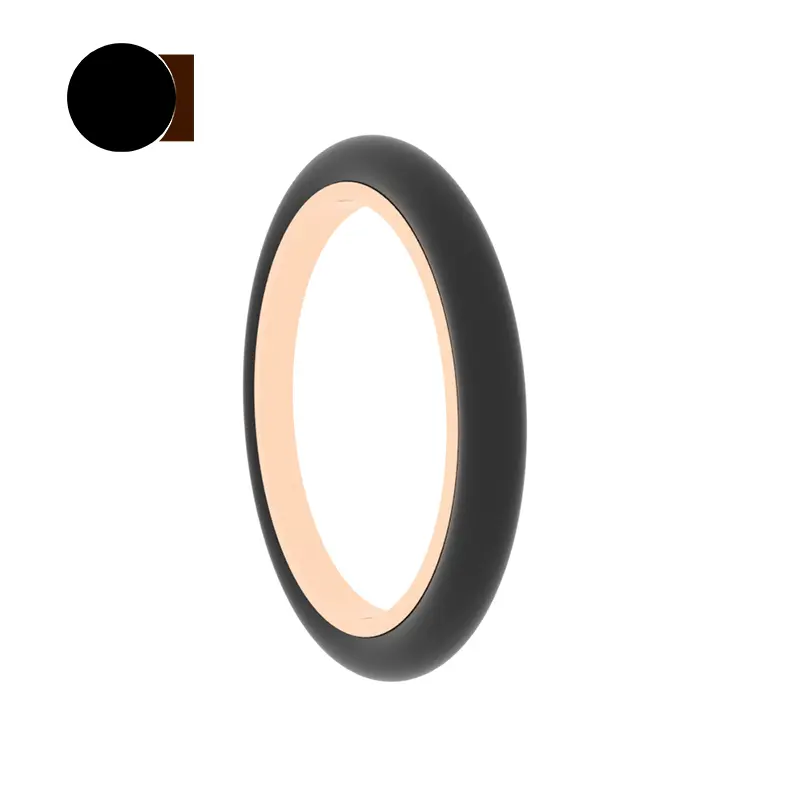

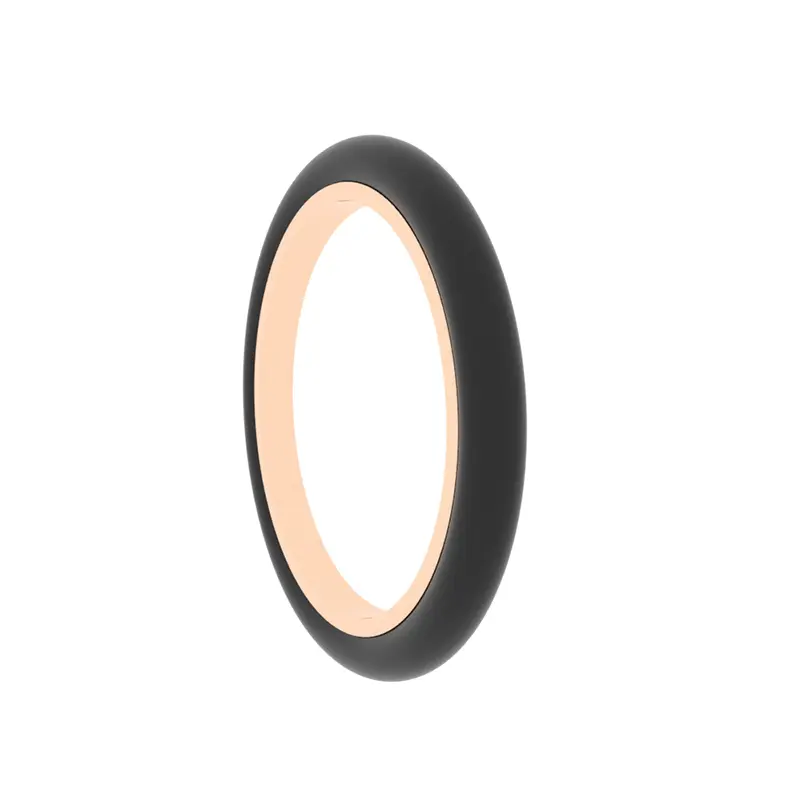

Erinevate töötingimuste kohaselt oleme teinud teile alajaotatud mudelid valida: RC2871 seeria (parempoolse nurga tihendusrõngas ja O-kujuline kummitsõngas) jaguneb A ja B tüüpideks, et tulla toime erinevate rõhustsenaariumidega; RC2872 seeria (C-kujuline tihendusrõngas ja O-kujuline kummirõngas) sobib staatilise rõhu tihendamiseks; RC2873 (tugevdatud parempoolse nurga tihendusrõngas ja O-kujuline kummitsõngas) on spetsialiseerunud ülikõrge rõhu staatilisele tihendamisele; RC2874 (Y-kujuline tihendusrõngas ja O-kujuline kummirõngas) tagab ülikõrge rõhu tihendamise stabiilsuse; RC2875 seeria (jalakujuline tihendusrõngas ja O-kujuline kummirõngas) jaguneb A ja B tüüpideks, et rahuldada mitmesuguseid staatilisi tihendusvajadusi.

Mõned spetsiaalsed kombinatsioonid on täis esiletõstmist, näiteks O-rõngaga modifitseeritud jalakujuline tihendusrõngas, mis kasutab eelkompressiooni ja ääriku struktuuri, et saavutada parem tihendamine kõrgemal rõhul ning taluda kõrge ja ülikõrge rõhku; Sama kehtib ka C-kujulise ja tugevdatud parempoolse nurga tihendamise rõngaste ja O-rõngaste kombinatsiooni kohta, pakkudes usaldusväärset lahendust kõrgsurve otsa (ääriku) tihendusprobleemile igas suunas.

Tooteomadused ja rakendused:

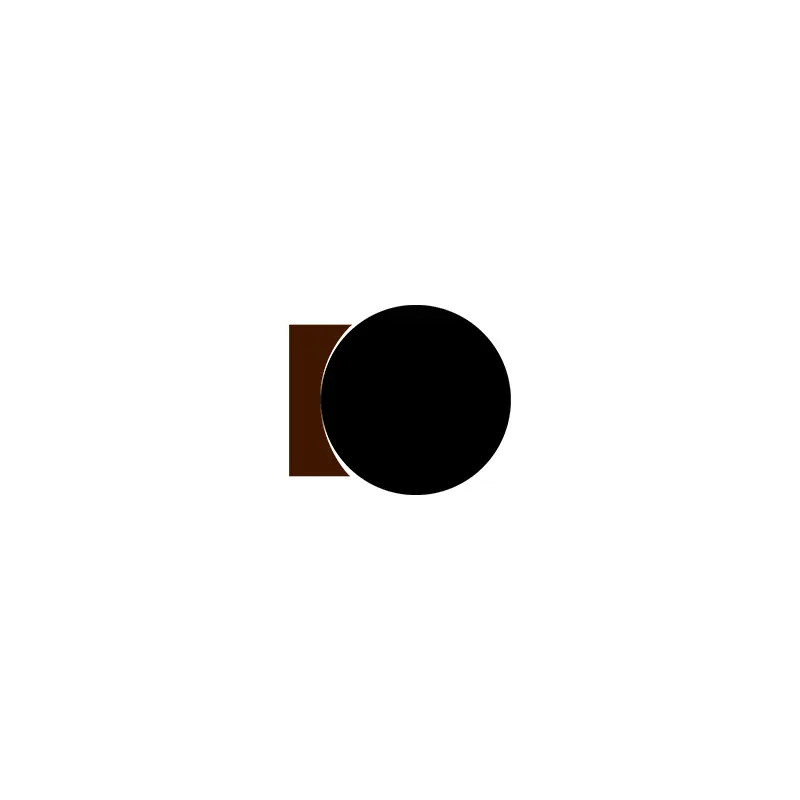

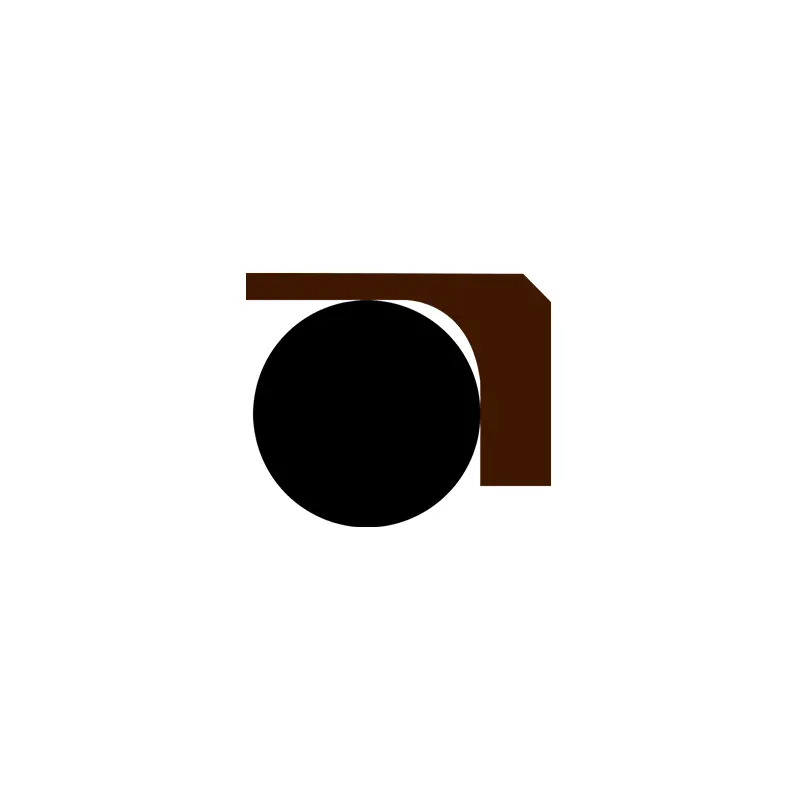

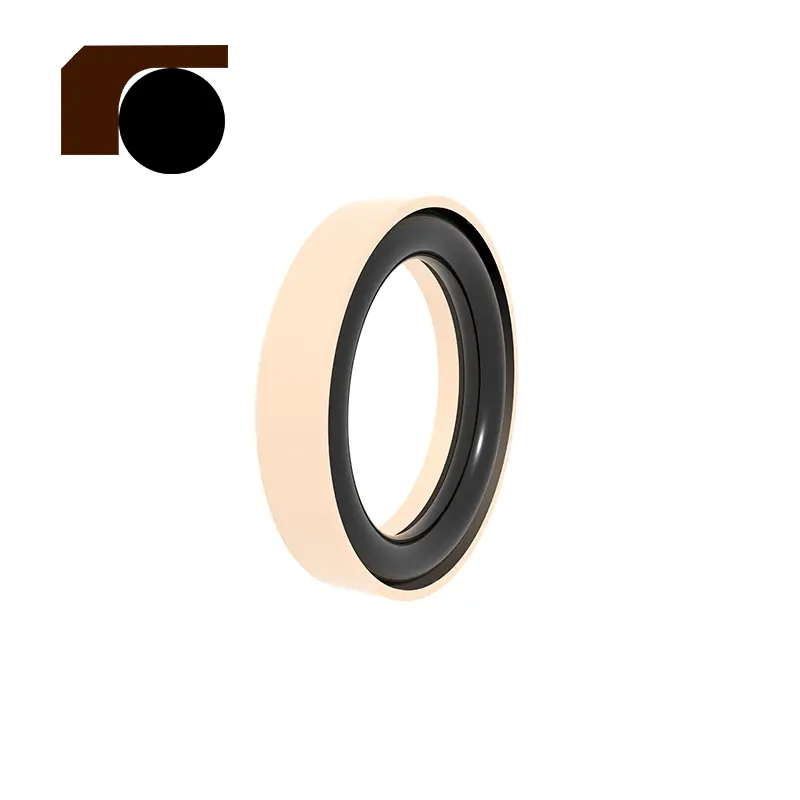

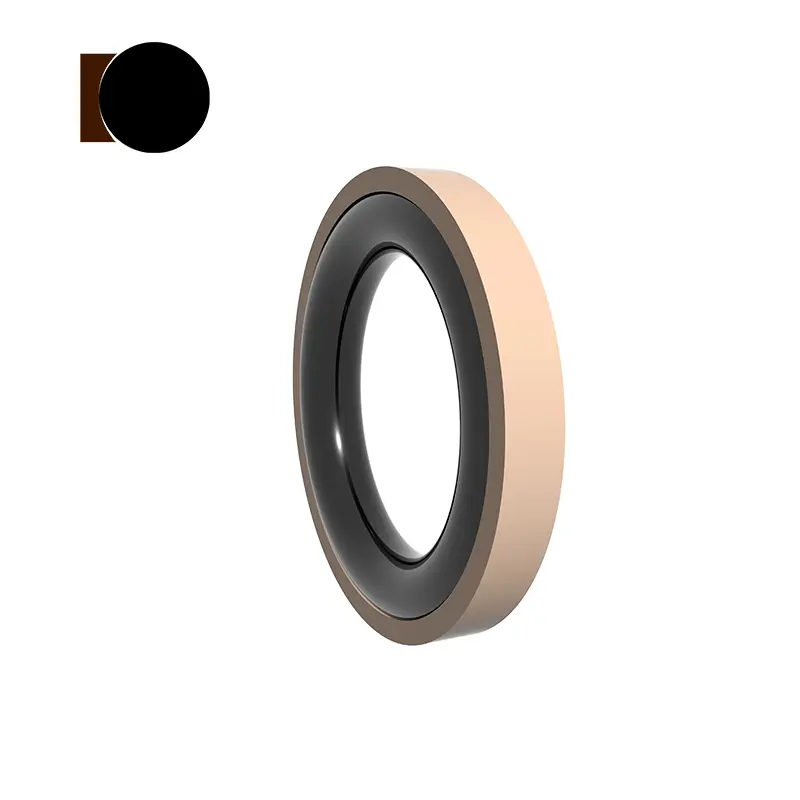

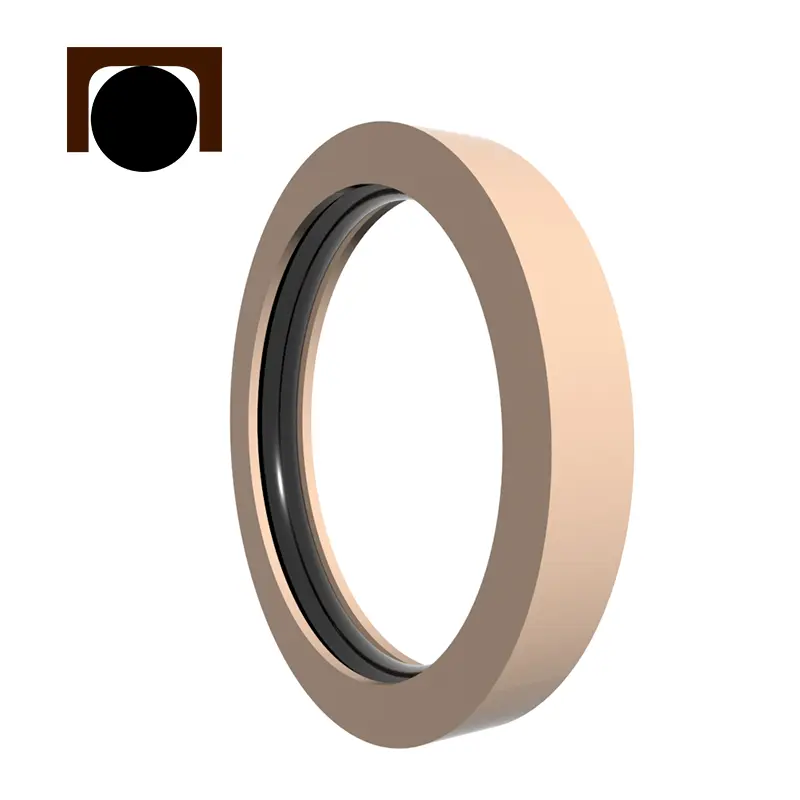

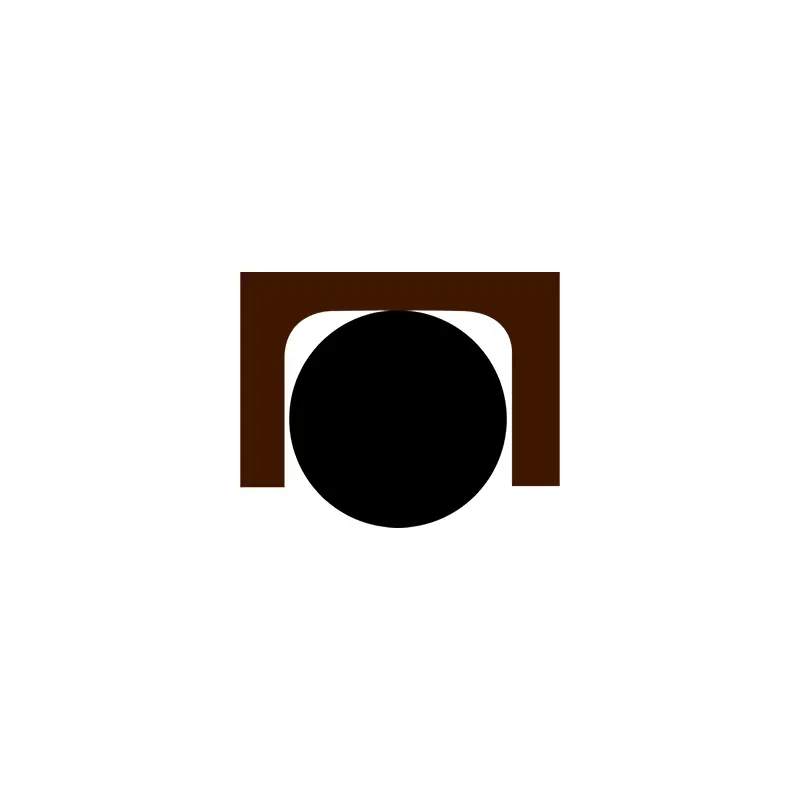

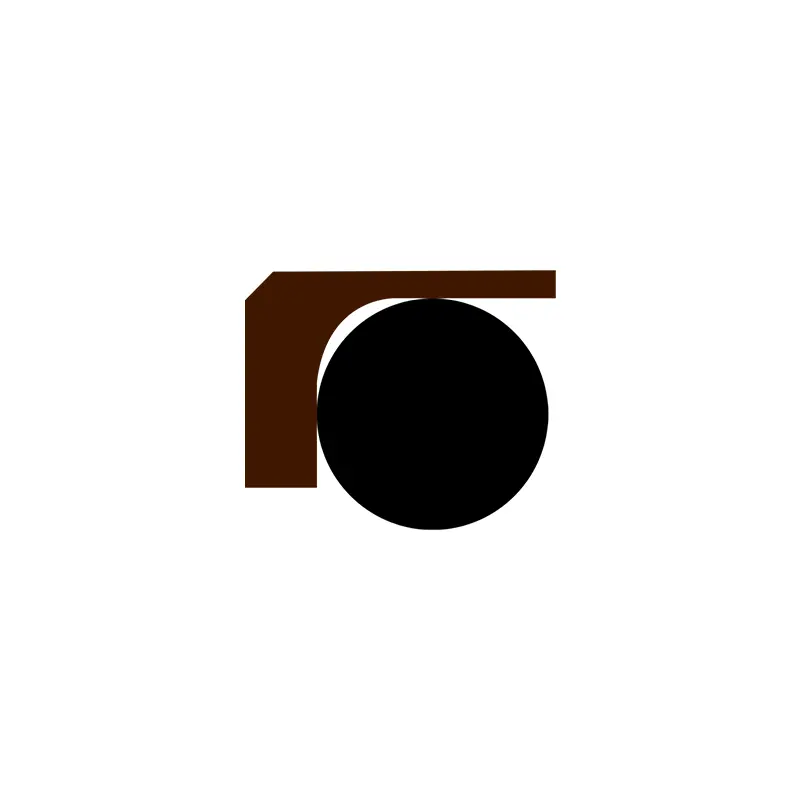

See pitser koosneb PTFE-st ja O-rõngast valmistatud parempoolse nurgaga tihendusrõngast. O-rõngas on eelnevalt tihendatud, et genereerida kinnitusjõud tihendamise saavutamiseks. Tihendi kinnitusjõud suureneb rõhu all, see tähendab, seda suurem on rõhk, seda parem on tihendus. Kuna libisemisrõngas võtab vastu külje ribi struktuuri, ei pigistata O-rõngast välja ja ta talub kõrget rõhku.

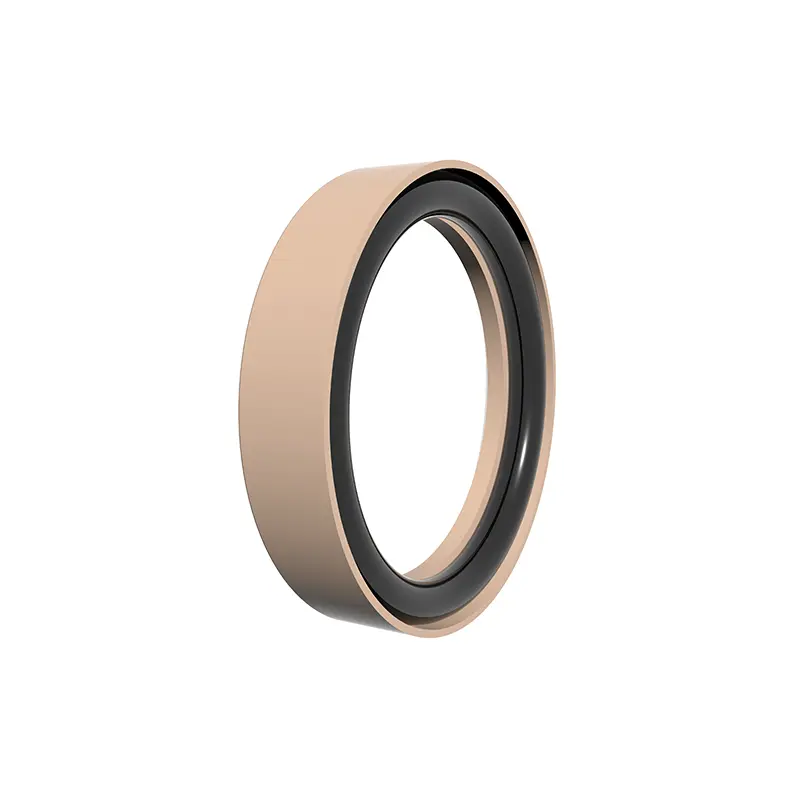

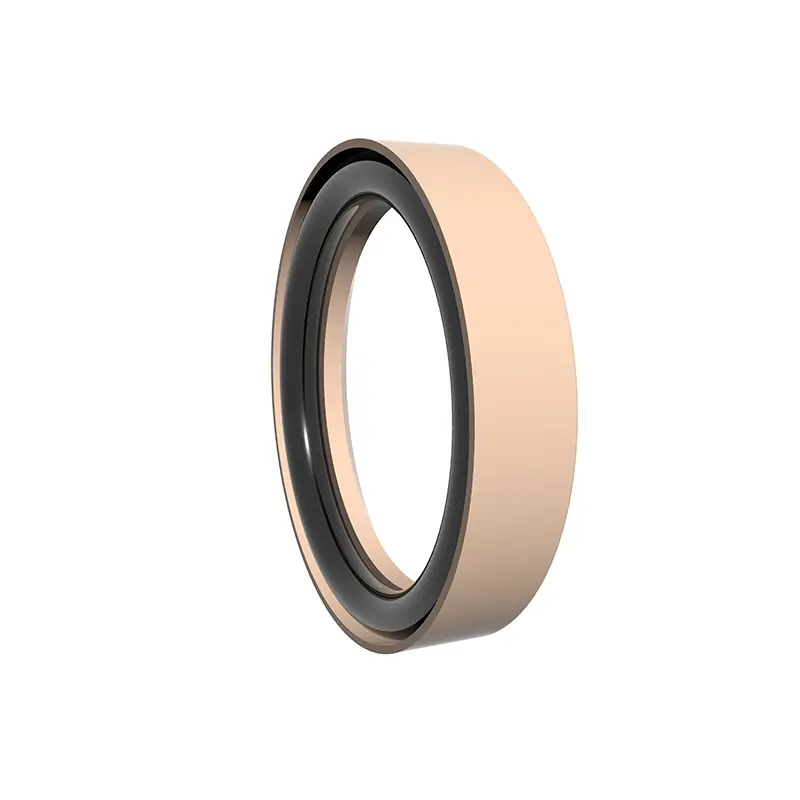

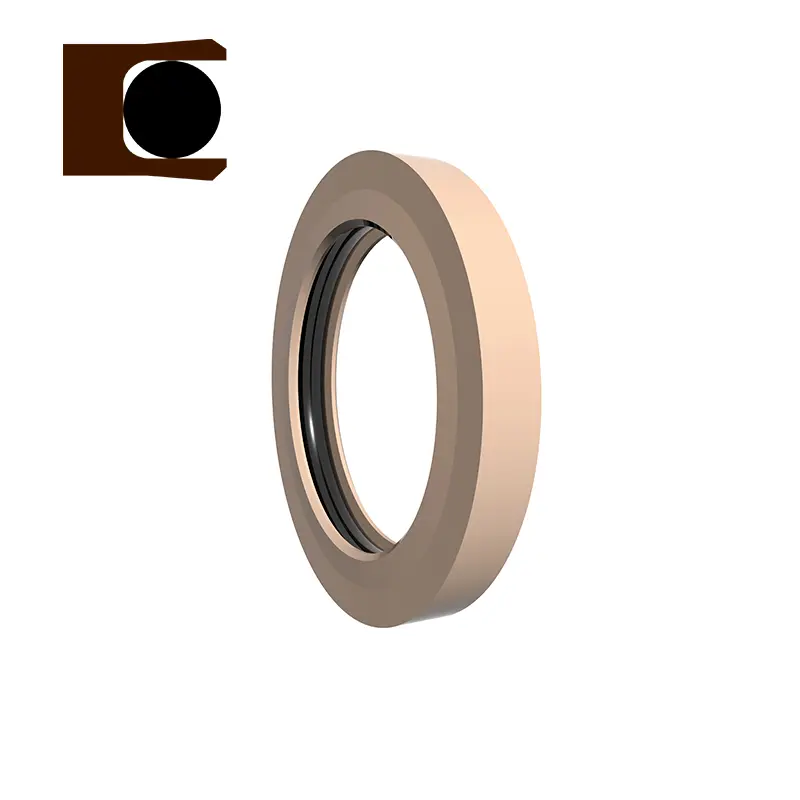

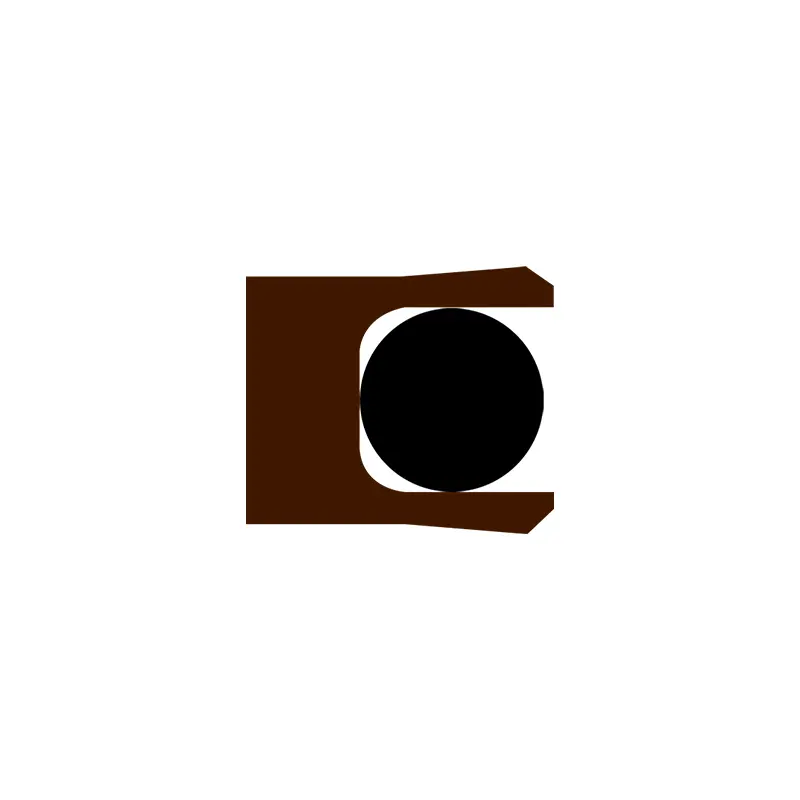

See tihend koosneb PTFE C-kujulisest tihendusrõngast ja O-rõngast. O-rõngas on eelnevalt tihendatud, et genereerida kinnitusjõud tihendamise saavutamiseks. Tihendi kinnitusjõud suureneb rõhu all, see tähendab, seda suurem on rõhk, seda parem on tihendus. Kuna libisemisrõngas võtab kasutusele kahepoolse ribistruktuuri, ei pigistata O-rõngast välja ja talub kõrget rõhku.

RC2873

RC2874

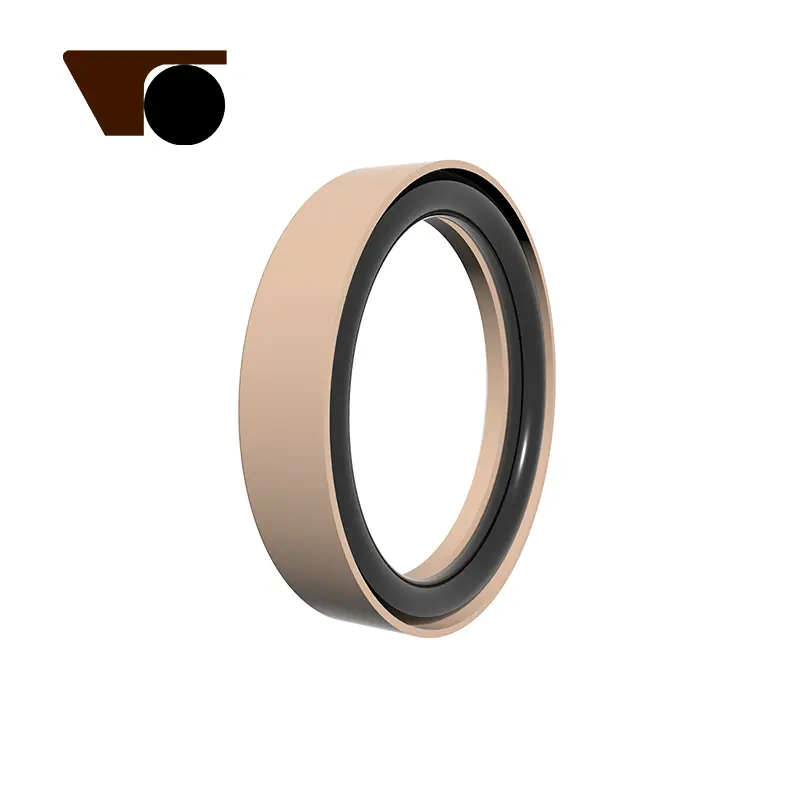

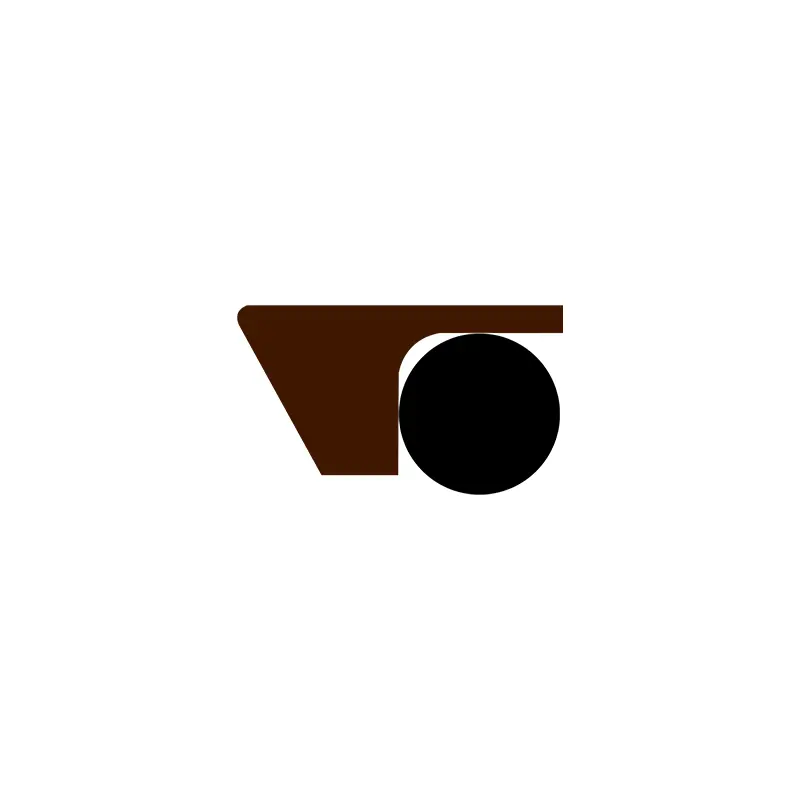

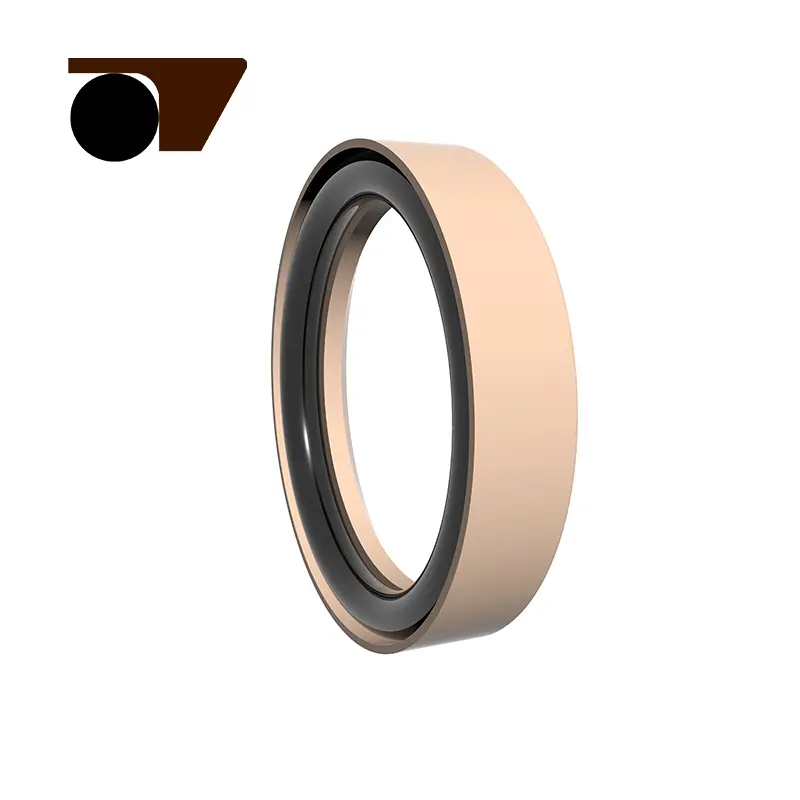

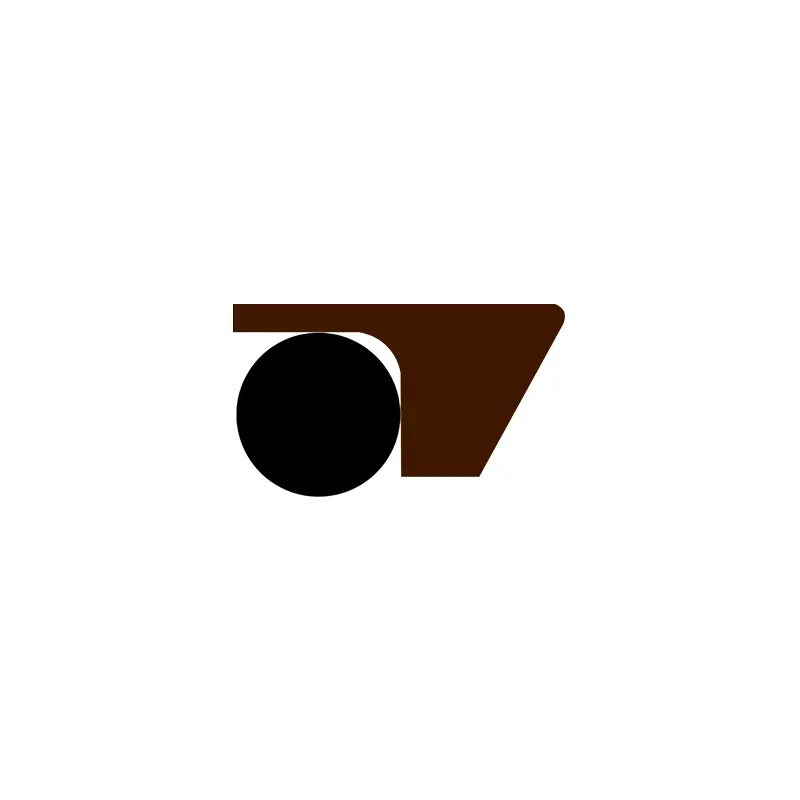

See pitser koosneb jalakujundusest tihendusrõngast, mis on valmistatud modifitseeritud PTFE-materjalist ja O-rõngast. O-rõngas on eelnevalt tihendatud, et genereerida kinnitusjõud tihendamise saavutamiseks. Tihendi kinnitusjõud suureneb rõhu all, see tähendab, seda suurem on rõhk, seda parem on tihendus. Kuna libisemisrõngas võtab vastu külgsuunalise ribi struktuuri, ei pigistata O-rõngast välja ja ta talub kõrget ja ülikõrget rõhku.

Spetsifikatsioonid:

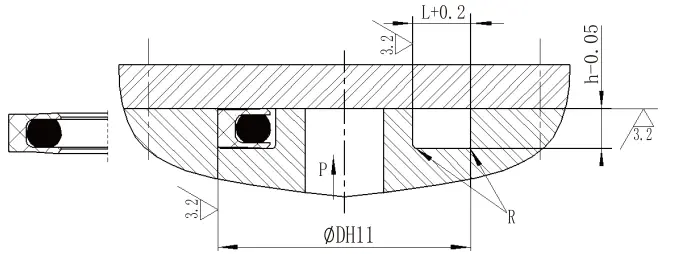

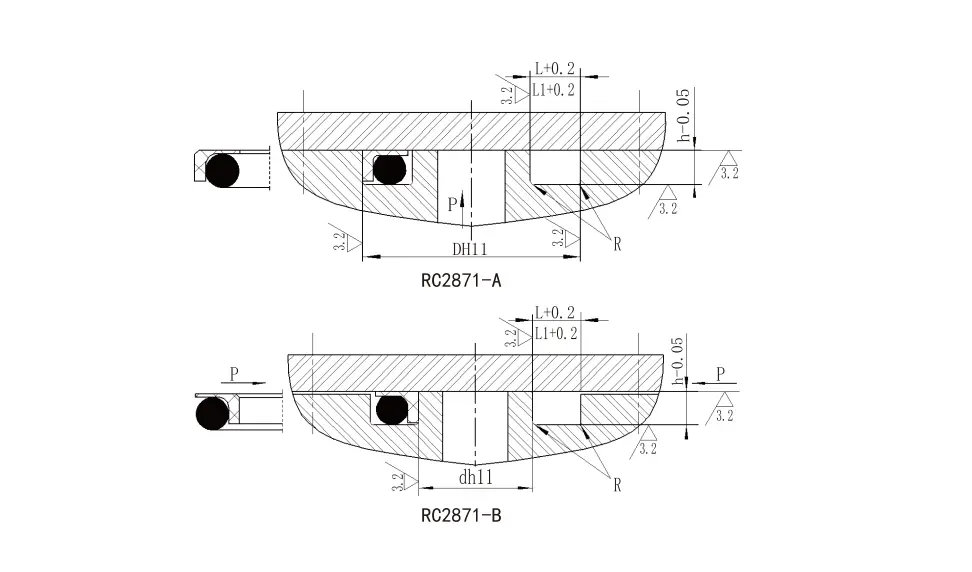

RC2871-A siserõhu tüüpi spetsifikatsioonid (saadaval on kõik spetsifikatsioonid parameetrite vahemikus)
Välimine läbimõõdu vahemik D H11	Soone sügavus h^-0.05	Soone laius L^+0,2	Soone laius L1+0,2 rõhk> 80MPa	Ümardatud nurgad Rmax	O-rõnga traadi läbimõõt d_O
12 ~ 30	2.35	4.5	6.8	0.4	2.65
31 ~ 50	3.10	5.6	8.0	0.4	3.55
51 ~ 127	4.65	7.6	11.0	0.5	5.30
128 ~ 499	6.25	10.2	12.6	0.6	7.00
500 ~ 1600	7.50	12.5	15.0	0.7	8.60

RC2871-B välise rõhu tüübi spetsifikatsioonid (saadaval on kõik spetsifikatsioonid parameetrite vahemikus)
Välimine läbimõõdu vahemik DH11	Soone sügavus h^-0.05	Soone laius L^+0,2	Soone laius L1+0,2 rõhk> 80MPa	Ümardatud nurgad Rmax	O-rõnga traadi läbimõõt d_O
5 ~ 30	2.35	4.5	6.8	0.4	2.65
31 ~ 50	3.10	5.6	8.0	0.4	3.55
51 ~ 127	4.65	7.6	11.0	0.5	5.30
128 ~ 499	6.25	10.2	12.6	0.6	7.00
500 ~ 1600	7.50	12.5	15.0	0.7	8.60

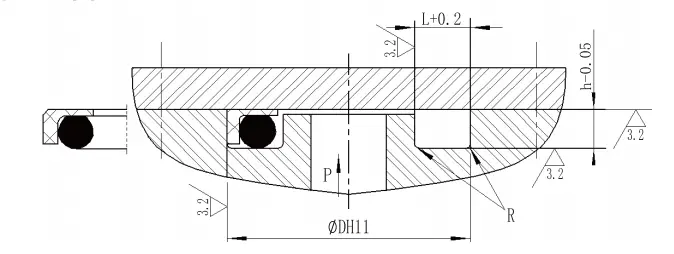

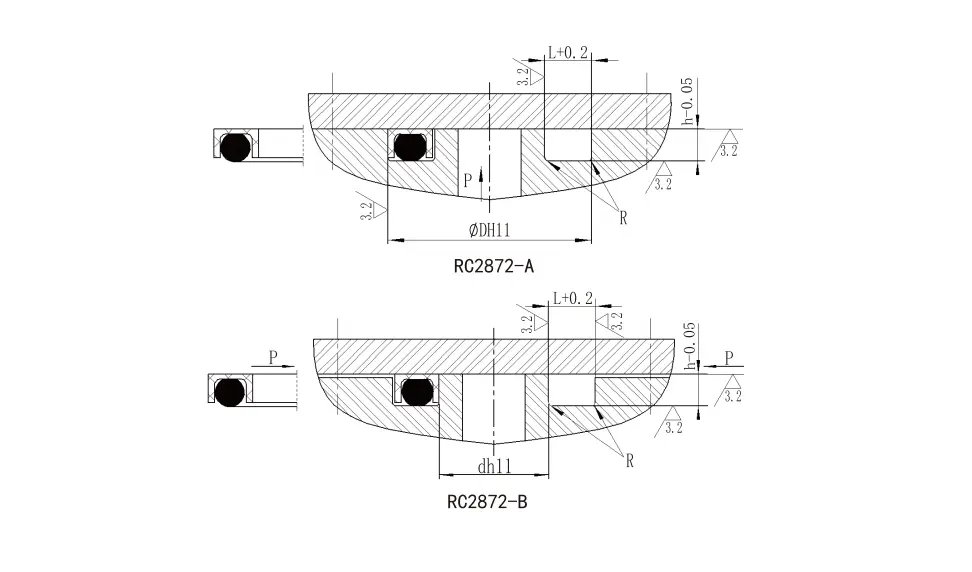

RC2872-A sisemise rõhu tüübi spetsifikatsioonid (saadaval on kõik parameetrite vahemikus olevad spetsifikatsioonid)
Välimine läbimõõdu vahemik D H11	Soone sügavus h^-0.05	Soone laius L^+0,2	Ümardatud nurgad Rmax	O-rõnga traadi läbimõõt d_O
15 ~ 30	2.35	5.5	0.4	2.65
31 ~ 50	3.10	6.6	0.4	3.55
51 ~ 127	4.65	9.6	0.5	5.30
128 ~ 499	6.25	11.7	0.6	7.00
500 ~ 1600	7.5	13.6	0.7	8.60

RC2872-B välise rõhutüübi spetsifikatsioonid (saadaval on kõik spetsifikatsioonid parameetrite vahemikus)
Välimine läbimõõdu vahemik D H11	Soone sügavus h^-0.05	Soone laius L^+0,2	Ümardatud nurgad R	O-rõnga traadi läbimõõt d_O
5 ~ 30	2.35	5.5	0.4	2.65
31 ~ 50	3.10	6.6	0.4	3.55
51 ~ 127	4.65	9.6	0.5	5.30
128 ~ 499	6.25	11.7	0.6	7.00
500 ~ 1600	7.50	13.6	0.7	8.60

RC2873

Välimine läbimõõdu vahemik IE11	Soone sügavus h^-0.05	Soone laius L^+0,2	Ümardatud nurgad Rmax	O-rõnga traadi läbimõõt d_O
15 ~ 28	2.80	5.5	0.4	2.65
29 ~ 54	3.55	6.6	0.4	3.55
55 ~ 128	5.30	9.1	0.5	5.30
129 ~ 499	7.20	11.8	0.6	7.00
500 ~ 1600	8.50	13.8	0.7	8.60

RC2874

Välimine läbimõõdu vahemik IE11	Soone sügavus h^-⁰^.05	Soone laius L^+0,2	Ümardatud nurgad Rmax	O-rõnga traadi läbimõõt d_O
15 ~ 26	3.4	5.5	0.4	2.65
27 ~ 50	4.2	6.6	0.4	3.55
51 ~ 127	6.1	9.1	0.5	5.30
128 ~ 499	8.0	11.8	0.6	7.00
500 ~ 1600	9.5	15.5	0.7	8.60

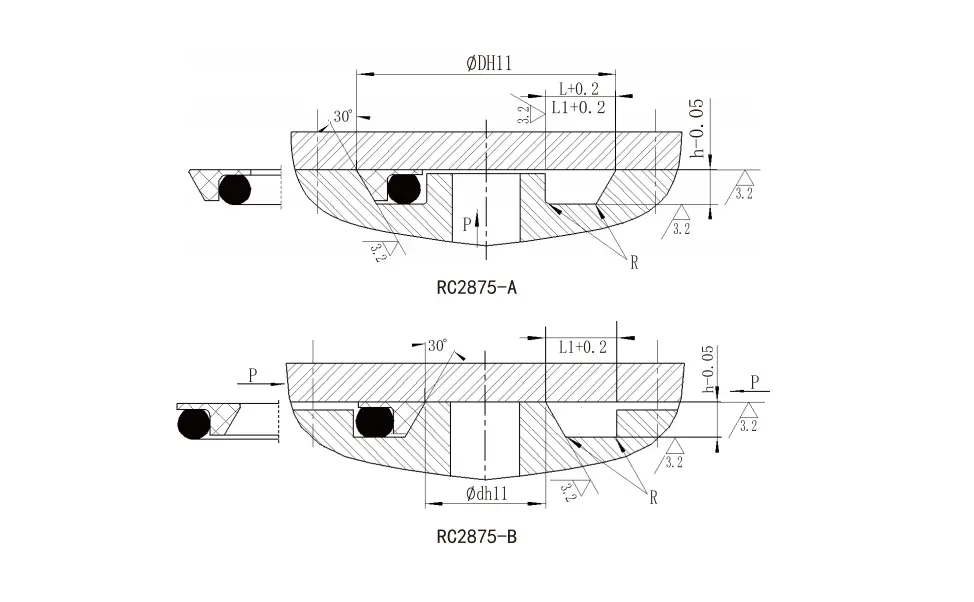

RC2875-A siserõhu tüübi spetsifikatsioonid (saadaval on kõik spetsifikatsioonid parameetrite vahemikus)
Välimine läbimõõdu vahemik D H11	Soone sügavus h^-0.05	Soone laius L^+0,2	Soone laius L1+0,2 rõhk> 100MPa	Ümardatud nurgad Rmax	O-rõnga traadi läbimõõt d_O
17 ~ 50	3.1	6.6	8.6	0.4	3.55
51 ~ 127	4.6	10.0	12.0	0.5	5.30
128 ~ 499	6.3	13.2	15.2	0.6	7.00
500 ~ 1600	7.5	15.8	17.8	0.7	8.60

RC2875-B välise rõhutüübi spetsifikatsioonid (saadaval on kõik spetsifikatsioonid parameetrite vahemikus)
Välimine läbimõõdu vahemik D H11	Soone sügavus h^-0.05	Soone laius L^+0,2	Soone laius L1+0,2 rõhk> 100MPa	Ümardatud nurgad Rmax	O-rõnga traadi läbimõõt d_O
5 ~ 40	3.1	6.6	8.6	0.4	3.55
41 ~ 127	4.6	10.0	12.0	0.5	5.30
128 ~ 499	6.3	13.2	15.2	0.6	7.00
500 ~ 1600	7.5	15.8	17.8	0.7	8.60

Kõrgsurve otsaga ääriku tihendid on kohaldatavad töötingimused
Profiil	Mudel	Surve (MPA)	Temperatuur (℃)	Meedium
	RC2871-A	≤300	-35 ~+100 (sobiv O-rõngas NBR)	Hüdrauliline õli, emulsioon, vesi, gaas jne.
			-20 ~+200 (sobiv O-rõngas FKM)
	RC2871-B	≤300	-35 ~+100 (sobiv O-rõngas NBR)	Hüdrauliline õli, emulsioon, vesi, gaas jne.
			-20 ~+200 (sobiv O-rõngas FKM)
	RC2872-A	≤100	-35 ~+100 (sobiv O-rõngas NBR)	Hüdrauliline õli, emulsioon, vesi, gaas jne.
			-20 ~+200 (sobiv O-rõngas FKM)
	RC2872-B	≤100	-35 ~+100 (sobiv O-rõngas NBR)	Hüdrauliline õli, emulsioon, vesi, gaas jne.
			-20 ~+200 (sobiv O-rõngas FKM)
	RC2873	≤200	-35 ~+100 (sobiv O-rõngas NBR)	Hüdrauliline õli, emulsioon, vesi, gaas jne.
			-20 ~+200 (sobiv O-rõngas FKM)
	RC2874	≤300	-35 ~+100 (sobiv O-rõngas NBR)	Hüdrauliline õli, emulsioon, vesi, gaas jne.
			-20 ~+200 (sobiv O-rõngas FKM)
	RC2875-A	≤300	-35 ~+100 (sobiv O-rõngas NBR)	Hüdrauliline õli, emulsioon, vesi, gaas jne.
			-20 ~+200 (sobiv O-rõngas FKM)
	RC2875-B	≤300	-35 ~+100 (vastav ristkülikukujuline NBR)	Hüdrauliline õli, emulsioon, vesi, gaas jne.
			-20 ~+200 (vastav ristkülikukujuline rõngas FKM)
	RC2879-A	105	-35 ~+100 (vastav ristkülikukujuline NBR)	Hüdrauliline õli, emulsioon, vesi, gaas jne.
			-20 ~+200 (sobiv O-rõngas FKM)
	RC2875-B	105	-35 ~+100 (sobiv O-rõngas NBR) -20 ~+200 (sobiv O-rõngas FKM)	Hüdrauliline õli, emulsioon, vesi, gaas jne.

High Pressure End Flange Seals
