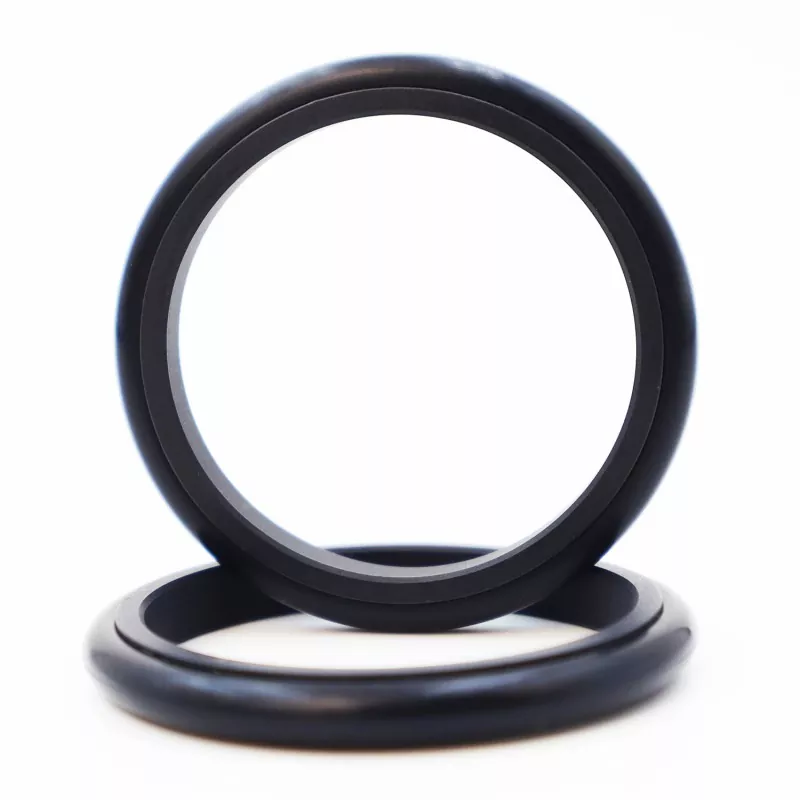

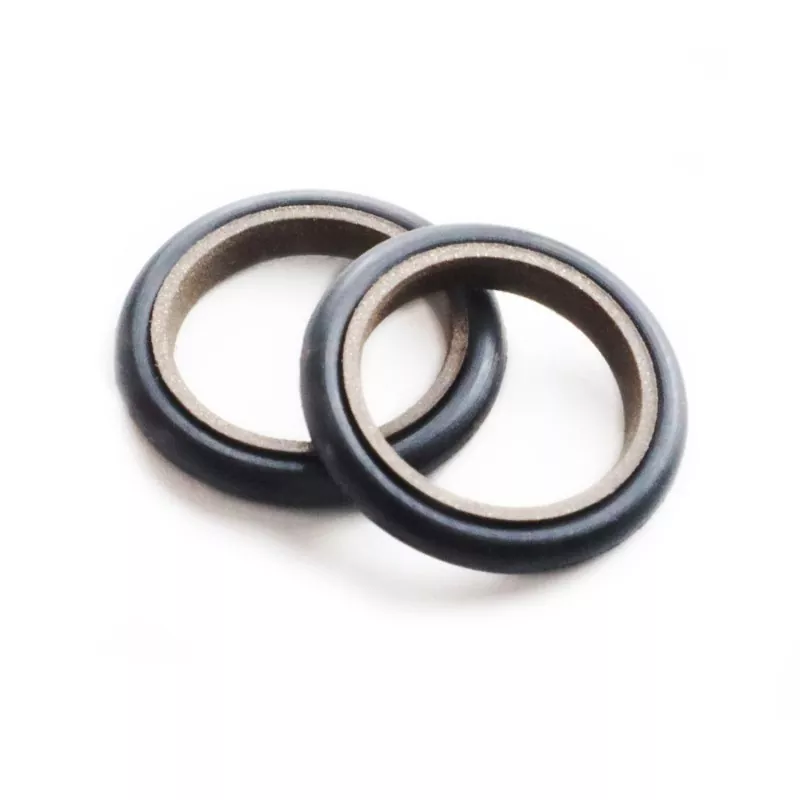

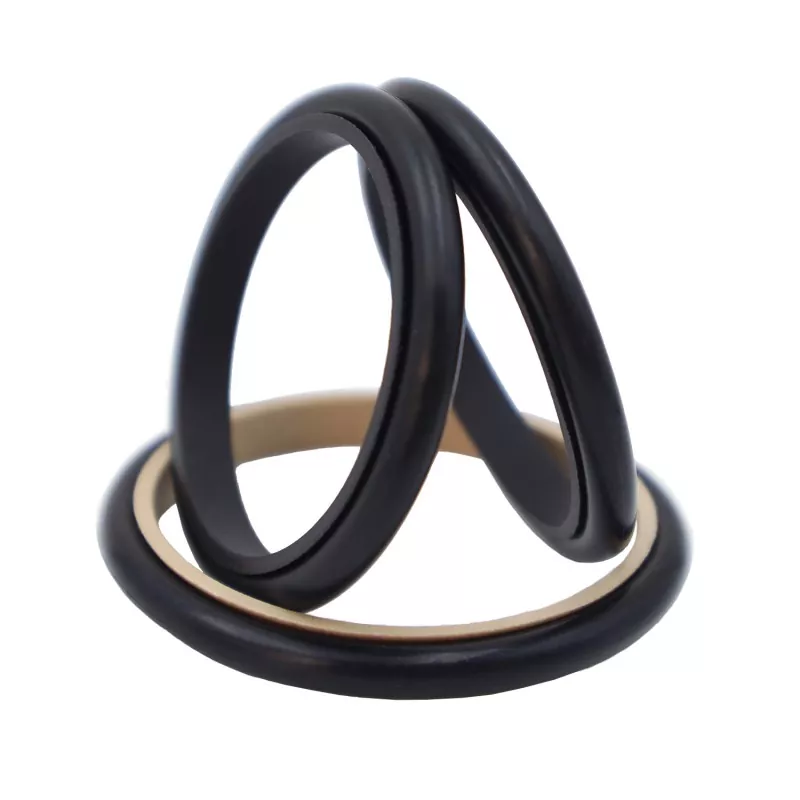

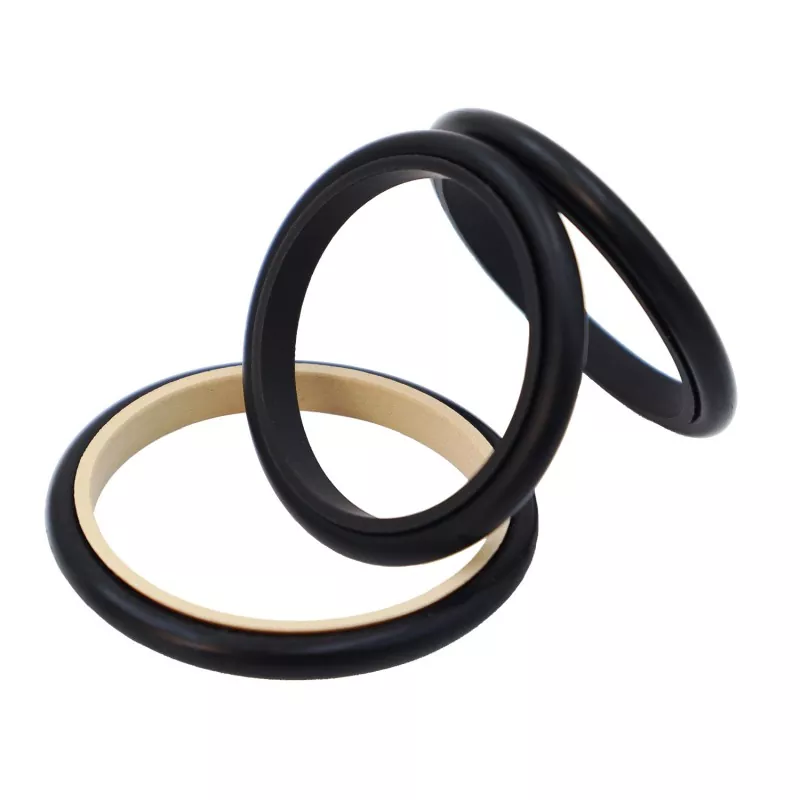

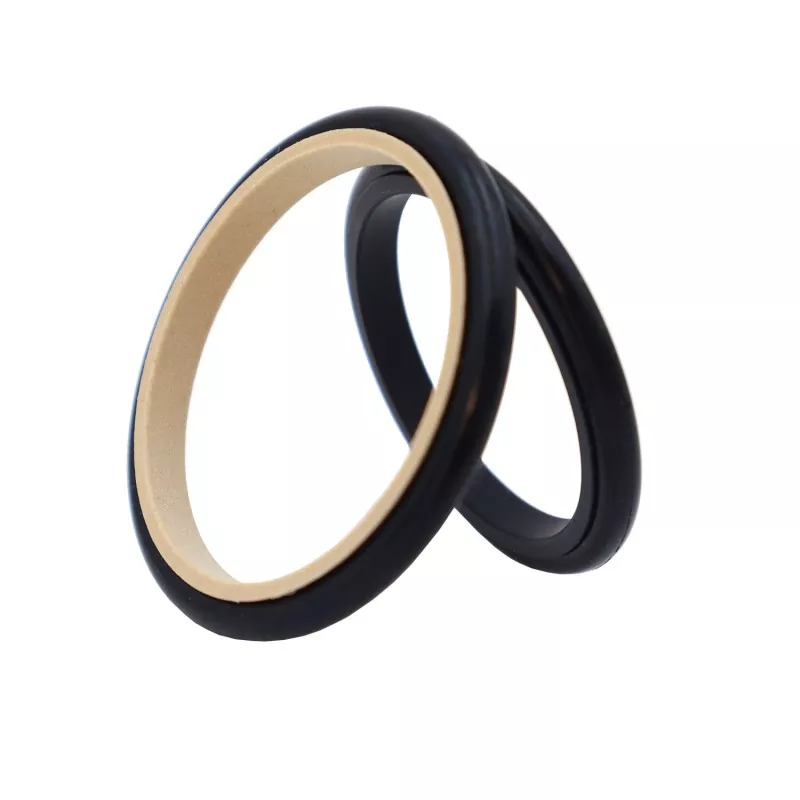

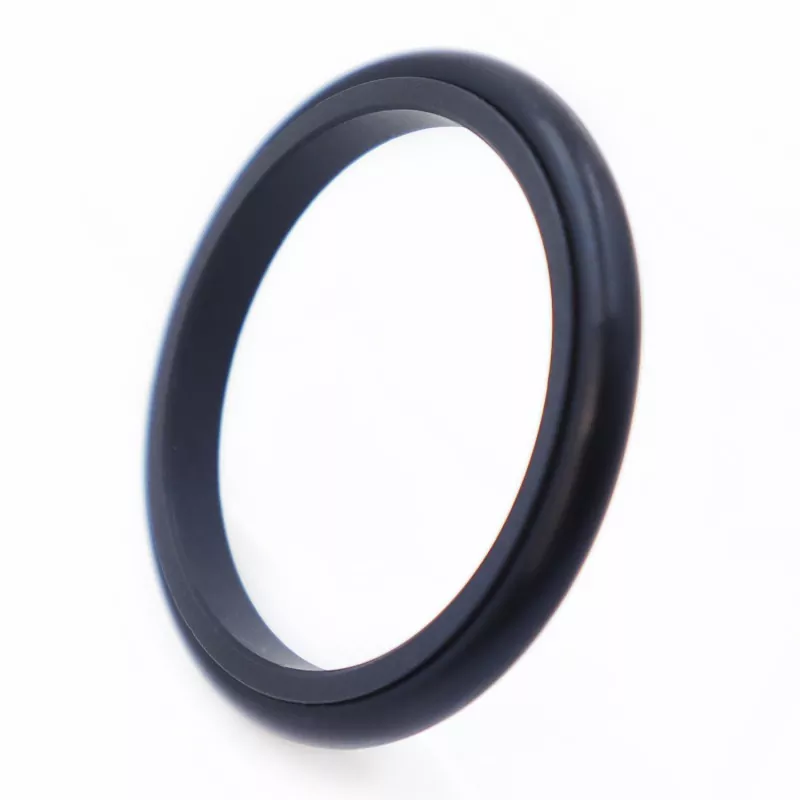

Korgi kombineeritud tihend

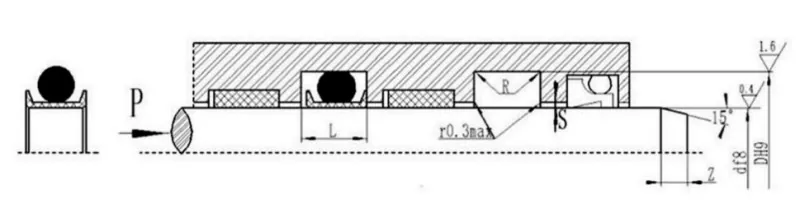

Korgi kombineeritud tihend koosneb PTFE-korgikujulisest tihendirõngast ja kummist O-rõngast, mis on ette nähtud kahesuunaliseks survetihendiks hüdraulilistes ja pneumaatilistes edasi-tagasi liikuvates rakendustes. O-rõngas tagab radiaalse jõu ja kompenseerib tihendirõnga kulumist; tihendusrõngal on õhukese huulega disain, mis pakub suurepäraseid järelkontrolli kompenseerimisvõimalusi, mille tulemuseks on suurepärane tihendusjõudlus. See ühildub standardsete GB1235 O-rõnga soontega. Kui varda läbimõõt on väiksem kui 30 mm, tuleks kasutada poolitatud (avatud) soone kujundust.

See tihend sobib nii hüdrauliliste kui ka pneumaatiliste töötingimuste jaoks ning toetab kahesuunalist survetihendit. Sellel on eelised, nagu madal hõõrdumine, minimaalne purunemiskindlus, sujuv töö ilma libisemiseta, sobivus õlivabaks määrimiseks ja pikk kasutusiga. See nõuab minimaalselt paigaldusruumi ning võimaldab hõlpsat lahtivõtmist ja hooldamist.

Valikumärkus: Rakenduste puhul, mille varda läbimõõt on 30 mm või vähem, on paigaldamisel soovitatav kasutada jagatud tüüpi (lahtist) soont.

Toote omadused

1. sobib nii hüdraulilisteks kui ka pneumaatilisteks rakendusteks; toetab kahesuunalist survetihendit.

2. Madal hõõrdumine, minimaalne purunemistakistus ja sujuv liikumine; võrdne dünaamiline ja staatiline hõõrdumine; ei mingit libisemist.

3. pikk kasutusiga; sobib õlivabaks määrimiseks.

4. Kompaktne disain; lihtne paigaldus ja hooldus.

Kohaldatavad kasutustingimused

Piirväärtused ei tohiks esineda samaaegselt.

Materjali valik

1. Kaasasoleva O-rõnga materjalid on: R01 nitriilkummi (NBR), R02 fluorokummi (FKM) jne.

2. Tihendusrõnga materjal: standardmaterjal PTFE3; alternatiivsete materjalide hulka kuuluvad PTFE1, PTFE2 ja PTFE4.

Tellimisnäide

Tellimismudel: RC13-80-PTFE3-R01 või SPNC-80-PTFE3-R01

RC13/SPNC – Mudel 80 – Võlli läbimõõt dPTFE3 – PTFE materjali kood R01 – O-rõnga materjali kood

Tehniliste andmete tabel

Tooteid saab valmistada igas spetsifikatsioonitabelis loetletud suuruses.
