C-tüüpi kombineeritud tihend

Ruichen Sealsi RC06 ja RC07 seeria C-tüüpi kombineeritud tihendid kasutavad PTFE komposiit C-rõnga + GB1235 O-rõnga kombineeritud struktuuri, mis sobib hüdrauliliseks ja pneumaatiliseks edasi-tagasi kahesuunaliseks tihendamiseks. Õhukese huulega disain tagab suurepärase jälgimisvõime, tagades sujuva, roomamisvaba töö ja madala hõõrdumise. See rahuldab nii kõrge kui ka madala rõhu tihendusvajadusi, toetab õlivaba määrimist ja on suurepärase kasutuseaga. Saadaval kogu maailmas, hulgitellimused on teretulnud.

Saada päring

Tootekirjeldus

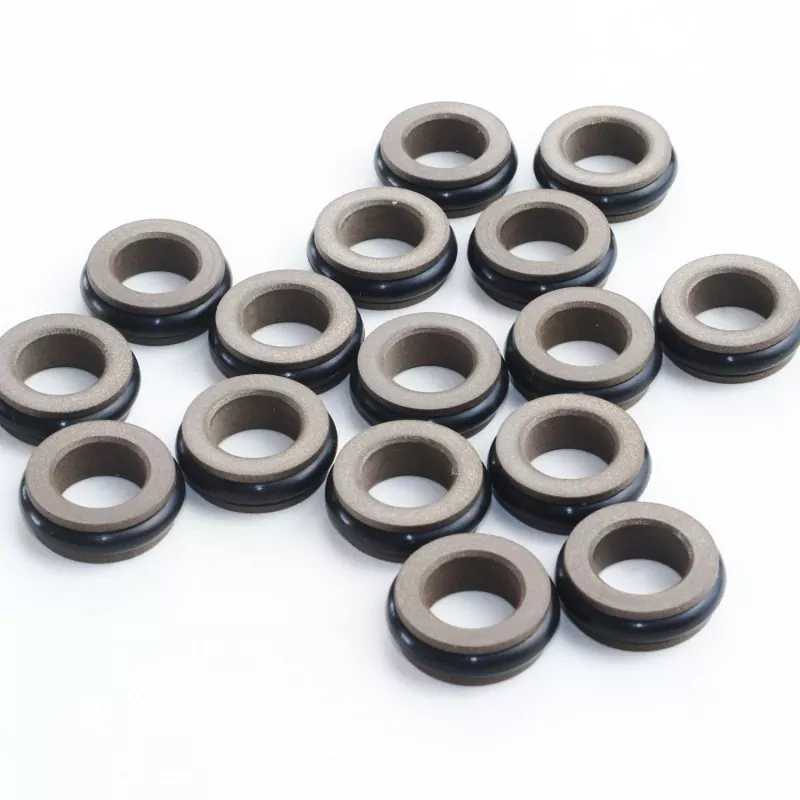

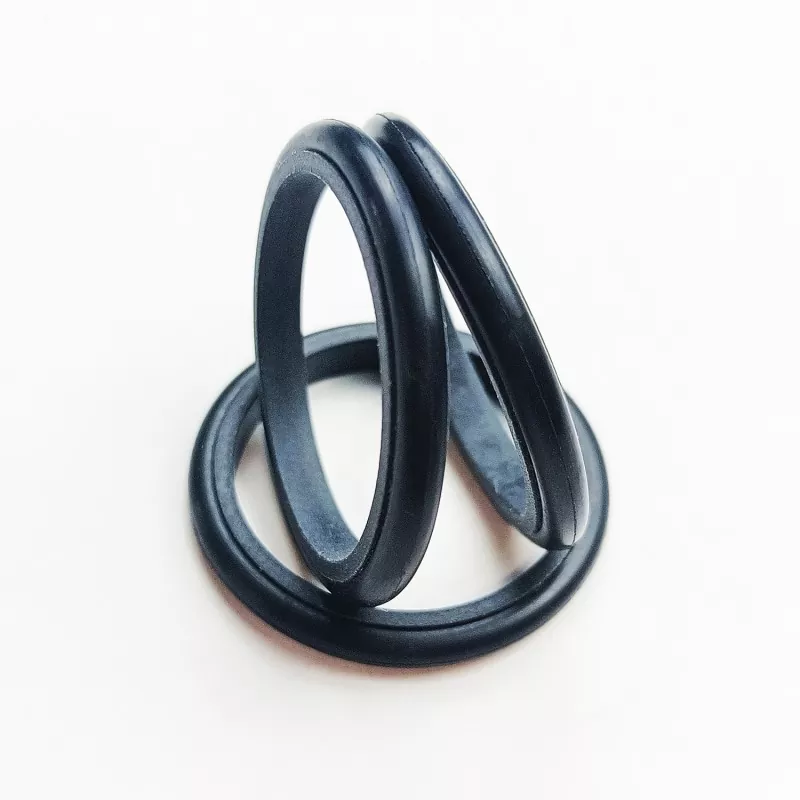

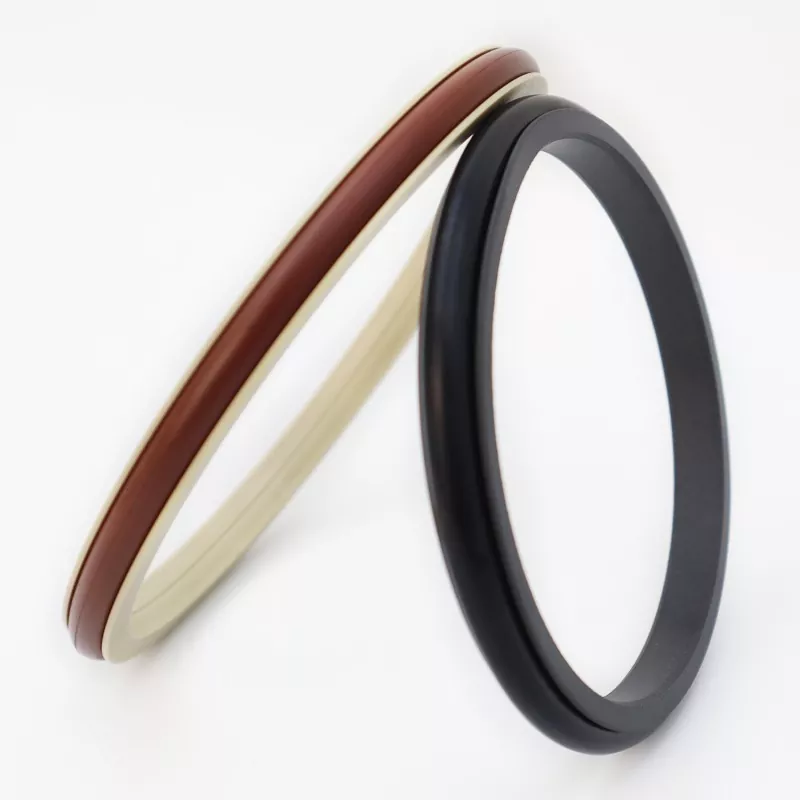

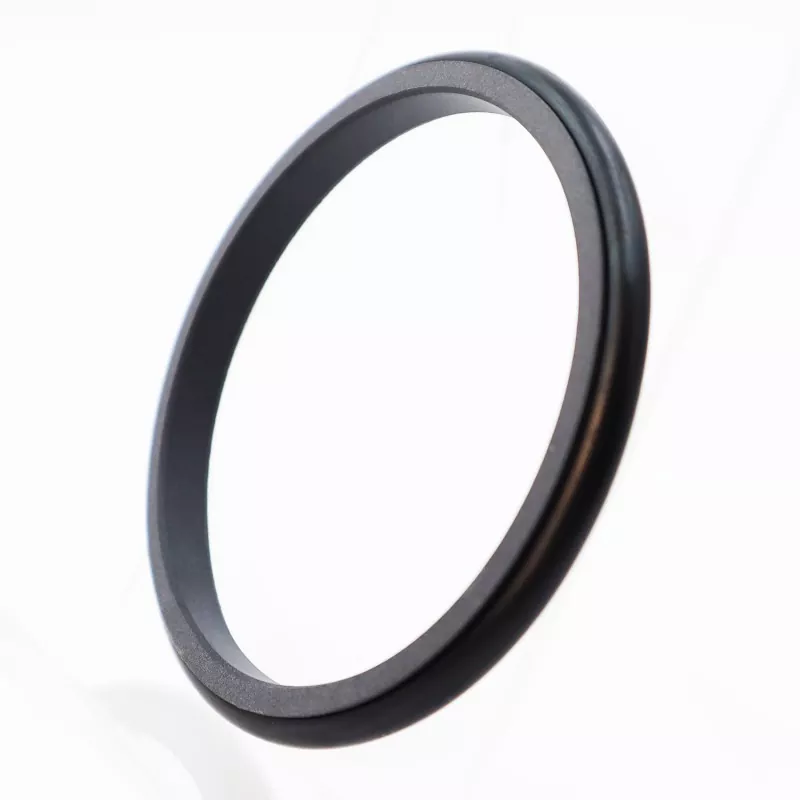

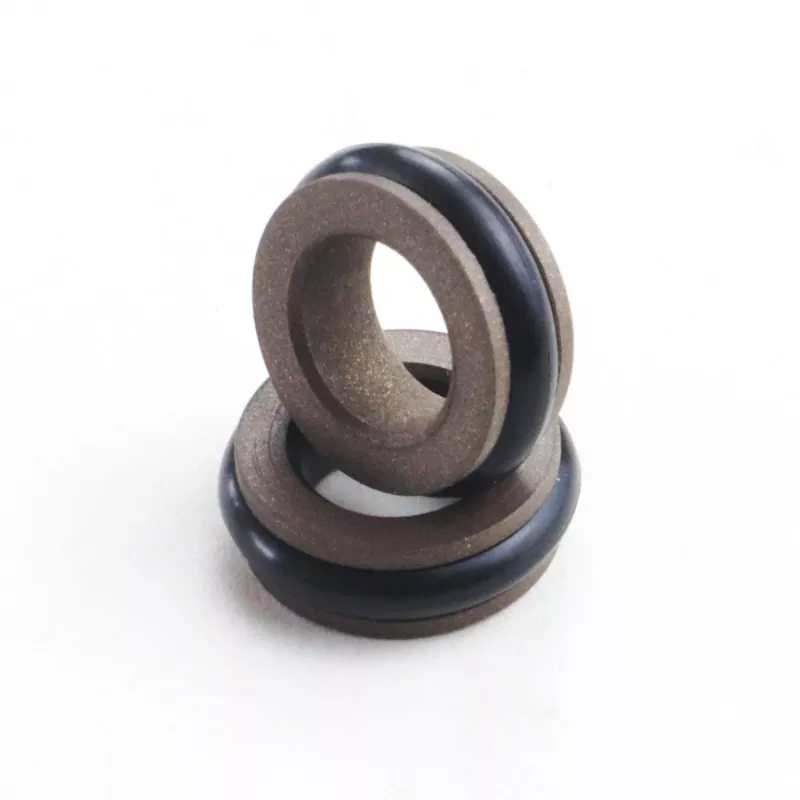

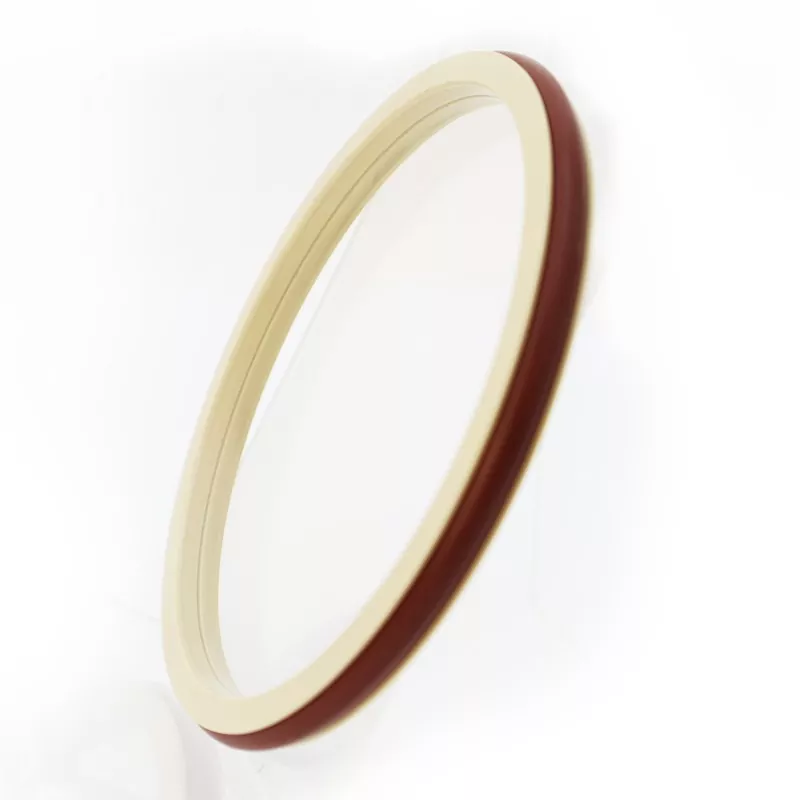

C-tüüpi kombineeritud tihend koosneb PTFE-st ja selle komposiitmaterjalist valmistatud C-kujulisest tihendusrõngast ning O-rõngast. See sobib kahesuunaliseks survetihendiks nii hüdraulilistel kui ka pneumaatilistel edasi-tagasi liikumisel. See on saadaval seeriates RC06 ja RC07 (ühildub GB1235 seeria O-rõngastega), olenevalt sobivast O-rõngast. Tihendusrõnga õhukese huulega disaini tõttu on sellel hea järelkompensatsioonivõime, mille tulemuseks on suurepärane tihendusvõime. C-tüüpi tihendi sümmeetriline struktuur võimaldab tihendada kahesuunalise rõhu all.

Toote omadused

1. Sobib nii hüdrauliliste kui ka pneumaatiliste rakenduste jaoks.

2. Suurepärane tihendusvõime nii kõrge kui ka madala rõhuga rakenduste jaoks.

3. Madal hõõrdumine, madal käivitustakistus, sujuv töö, võrdne dünaamiline ja staatiline hõõrdumine ning roome puudub.

4. pikk kasutusiga; sobib õlivabaks määrimiseks.

5. Sobib kahesuunaliseks survetihendiks.

Kohaldatavad kasutustingimused

Äärmuslikud väärtused ei tohiks esineda samaaegselt.

Rõhk (MPa)	Temperatuur (°C)	Kiirus (m/s)	Meedia
≤100	-35 kuni +100 (koos NBR O-rõngaga)	≤6	Hüdraulikaõli, tulekindlad vedelikud (HFA/HFB), gaas jne.
	-20 kuni +180 (FKM O-rõngaga)

Materjali valik

1. Sobivad O-rõnga materjalid: RO1 nitriilbutadieenkautšuk (NBR), RO2 fluorokumm (FKM) jne.

2. Tihendusrõnga materjal: standardmaterjal PTFE3, muud valikulised materjalid on PTFE2, PTFE4 ja muud suure jõudlusega materjalid.

Tellimisnäide

Tellimine Mudel RC06-80x89,9x9,2-PTFE3-R01

Mudeli varda läbimõõt x soone läbimõõt x soone laius PTFE3 – muudetud PTFE materjali kood R01 O-rõnga materjal

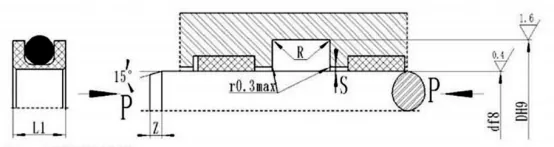

C-type Combined Seal

Tehniliste andmete tabel

1. RC06 tehniliste andmete tabel

Saab toota mis tahes spetsifikatsioonide tabelis loetletud suuruses tooteid.

d f8 Standardne RC06	d f8 Kerge kasutusega RC06-Q	d f8 Raskeveokite RC06-Z	D H9	L⁺⁰^.²	L1	Rmax	Smax		Zmin	d₀
d f8 Standardne RC06	d f8 Kerge kasutusega RC06-Q	d f8 Raskeveokite RC06-Z	D H9	L⁺⁰^.²	L1	Rmax	＜ 20 MPA	＜ 40 MPA	Zmin	d₀
--	4~17,9	--	d+3,6	4	3.6	0.3	0.2	0.15	3	1.8
4~17,9	18~39,9	--	d+5,0	5.0	4.6	0.4	0.25	0.15	4	2.65
18~39,9	40~106,9	4~17,9	d+6,6	6.2	5.6	0.4	0.25	0.2	5	3.55
40~106,9	107~630,9	18~39,9	d+9,9	9.2	8.5	0.5	0.3	0.2	7	5.30
107~630,9	631 ~ 999	40~106,9	d+13,0	12.3	10.6	0.6	0.35	0.25	10	7.00
631 ~ 999	1000-1600	107~630,9	d+15,2	13.6	12	0.7	0.5	0.3	12	8.6
1000-1600	≥1600	631 ~ 999	d+18,5	16	14.5	0.8	0.6	0.4	15	10
≥1600	--	1000-1600	d+22	19	17	1.0	0.7	0.6	20	12.0

Märkus: 1. Võlli läbimõõduga ≤ 70 mm korral on soovitatav kasutada avatud soonega tihendeid. Integreeritud (suletud) soontihendite paigaldamiseks vaadake paigaldusjuhendit.

2. Kui rõhk on > 40 MPa, peaks tihendi juureala Smax kasutama H8/f8 sobivuse tolerantsi.

2. RC07 spetsifikatsiooni parameetrite tabel

Sobiv O-rõngas GB1235 Saab toota mis tahes spetsifikatsioonitabelis loetletud suuruses tooteid.

Võlli läbimõõdu vahemik d f8	Soone läbimõõt D H9	Kaeviku laius L^+0,2	Tihendi kõrgus L1	Ümardatud nurgad Rmax	Radiaalne kliirens Smax		Chamfer Zmin	O-rõnga traadi läbimõõt d₀
Võlli läbimõõdu vahemik d f8	Soone läbimõõt D H9	Kaeviku laius L^+0,2	Tihendi kõrgus L1	Ümardatud nurgad Rmax	＜ 20 MPA	＜ 40 MPA	Chamfer Zmin	O-rõnga traadi läbimõõt d₀
5-21	d+4,5	4.5	4	0.4	0.25	0.15	4	2.4
22-39	d+6,5	6.2	5.6	0.4	0.25	0.2	5	3.5
40-154	d+10,4	9.8	8.9	0.5	0.3	0.2	7	5.7
155-1500	d+15,2	13.6	12	0.7	0.5	0.3	12	8.6

Tellimisnäide RC07—80*90.4*9.8-PTFE3-R01
