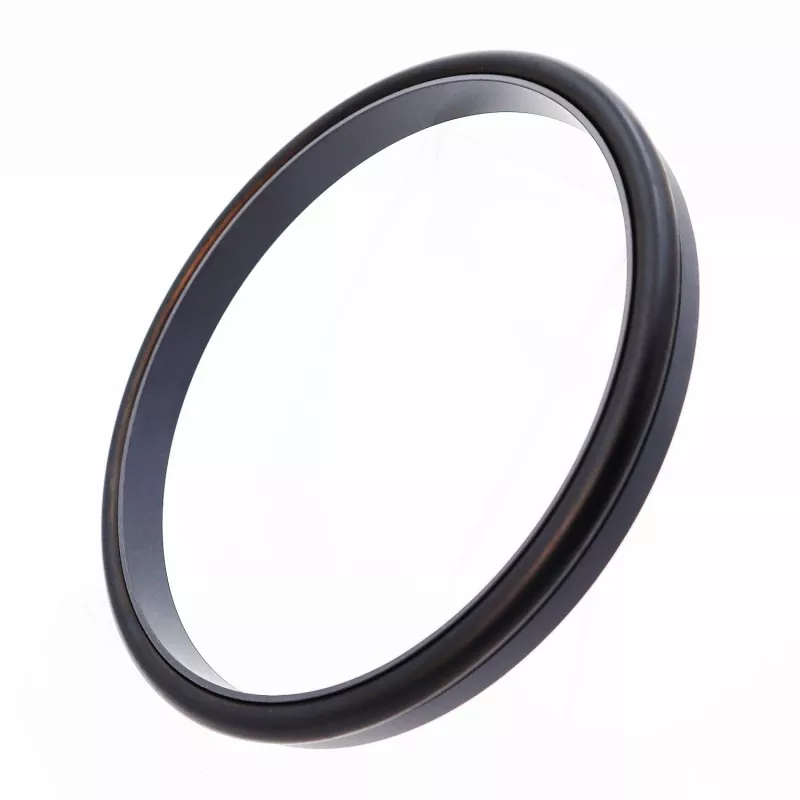

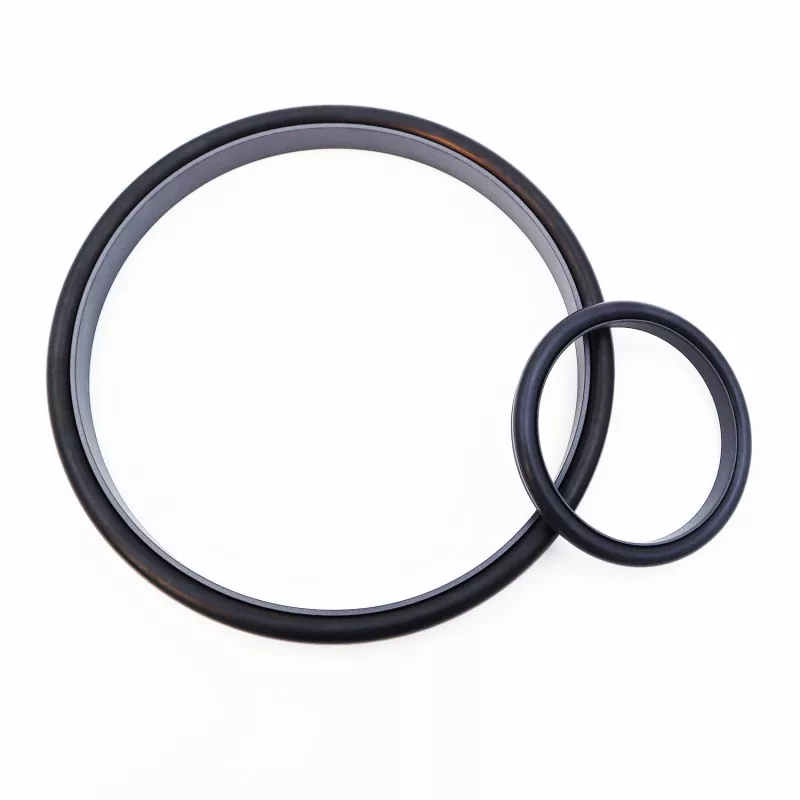

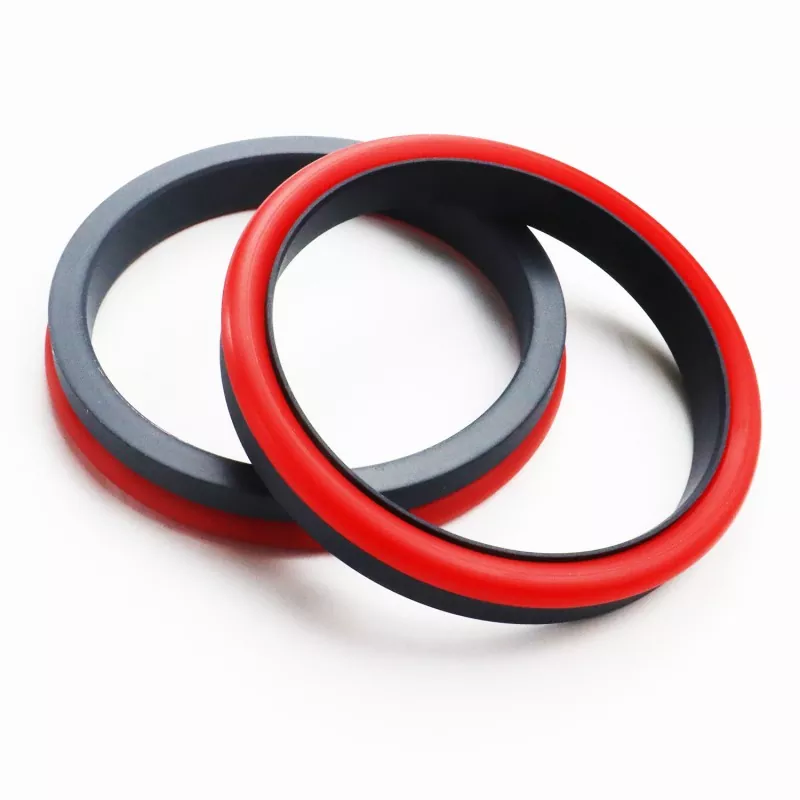

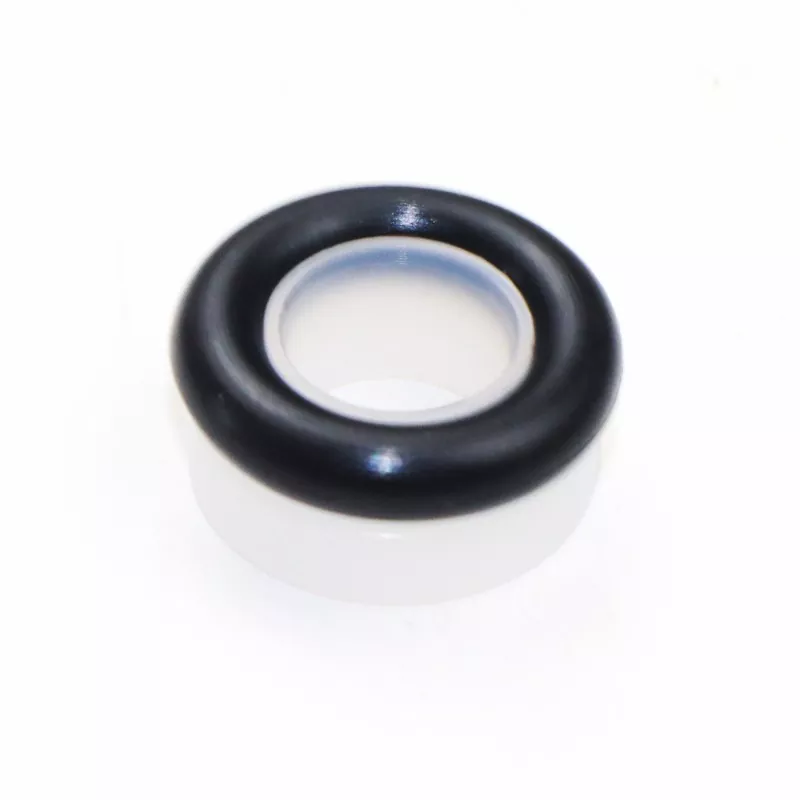

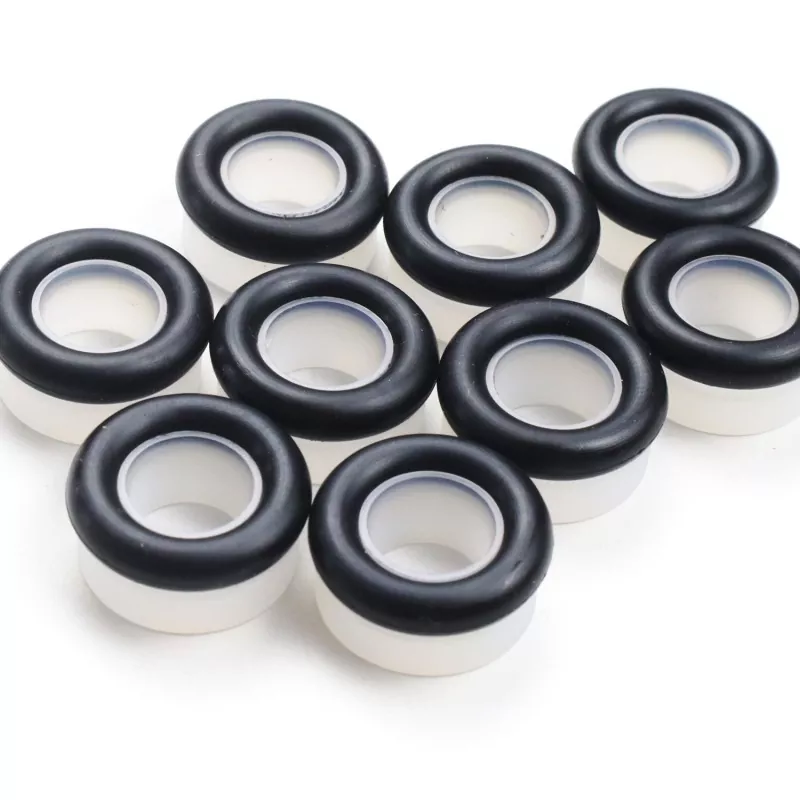

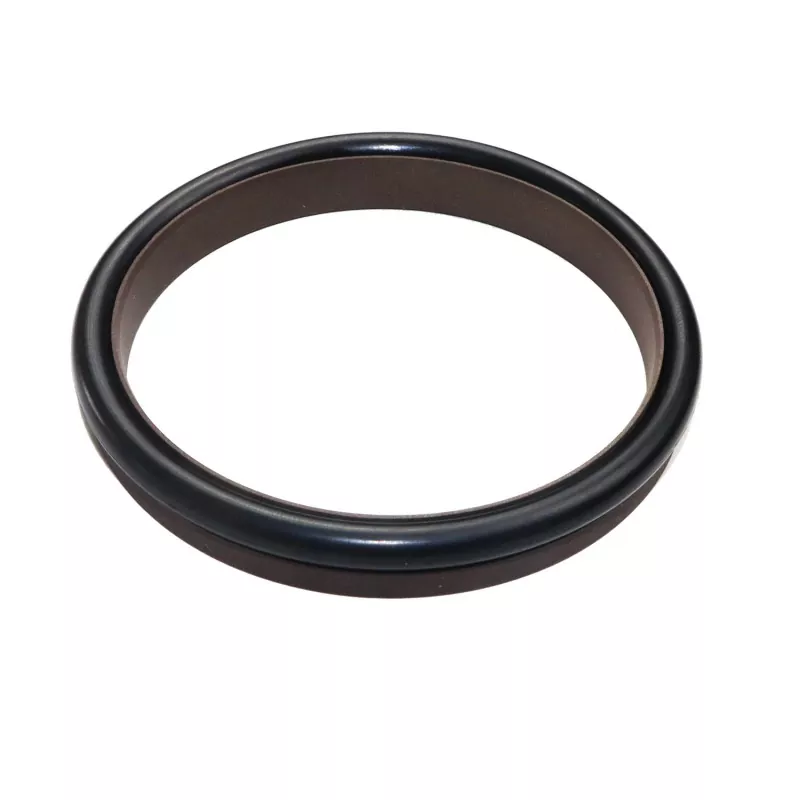

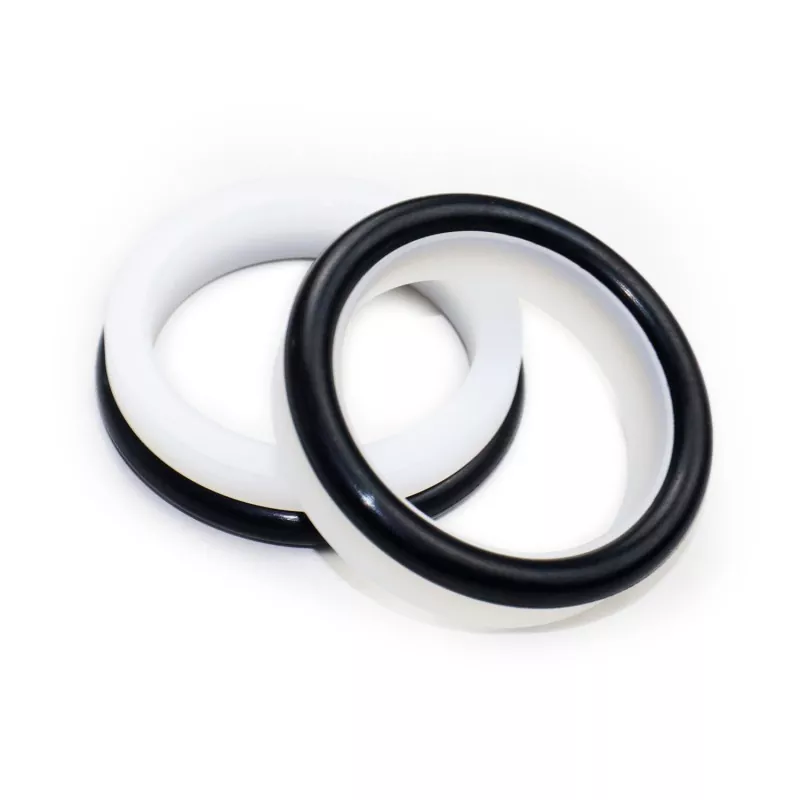

Tugevdatud täisnurkne kombineeritud tihend (ülikõrgsurve/hüdrauliline survetihend) koosneb tugevdatud täisnurksest tihendusrõngast, mis on valmistatud PTFE-st ja selle komposiitmaterjalidest, ning O-rõngast. See sobib ühesuunaliseks tihendamiseks hüdraulilisel edasi-tagasi liikumisel.
Olenevalt kasutatava O-rõnga tüübist on see saadaval seeriates RC08 ja RC09 (ühildub GB1235 seeria O-rõngastega). Tihendusrõnga optimeeritud paksuse disaini tõttu toimib see hästi isegi veesurve või muude madala viskoossusega ainete korral.
Tugevdatud tihendusrõnga konstruktsioon parandab ka tihendi vastupidavust kõrgele ja ülikõrgele rõhule. Üldiselt ei sobi see paigaldamiseks suletud soontesse.
1. Madal hõõrdumine, madal starditakistus, sujuv liikumine, võrdne dünaamiline ja staatiline hõõrdumine, roomamine puudub.
2. Pikk kasutusiga, sobib õlivabaks määrimiseks.
3. Sobib kõrgsurve-, ülikõrgsurve- ja madala viskoossusega kandjate, näiteks vee, tihendamiseks.
Äärmuslikud väärtused ei tohiks esineda samaaegselt.
|
Rõhk (MPa) |
Temperatuur (°C) |
Kiirus (m/s) |
Meedia |
|
≤200 |
-35 kuni +100 (koos NBR O-rõngaga) |
≤6 |
Hüdraulikaõli, tulekindlad vedelikud (HFA/HFB), gaas jne. |
|
-20 kuni +200 (FKM O-rõngaga) |
1. Sobivad O-rõnga materjalid: R01 nitriilbutadieenkumm (NBR), RO2 fluorokumm (FKM) jne.
2. Tihendusrõnga materjal: standardmaterjal PTFE3, muud valikulised materjalid on PTFE2, PTFE4 ja muud suure jõudlusega materjalid.

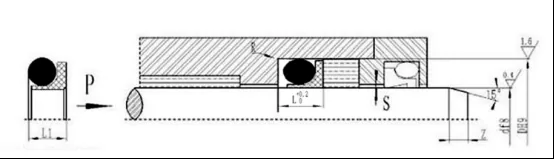

Tellimismudel RC08—80x90,2x11,2—PTFE3—R01 Mudeli varda läbimõõt x soone läbimõõt x soone laius - materjali kood
RC08 spetsifikatsioonide ja parameetrite tabel
Saab toota mis tahes spetsifikatsioonide tabelis loetletud suuruses tooteid
|
Standardne df8 RCO8 |
Kerge koormus df8 RCO8-Q |
Suur koormus df8 RC08-Z |
Soone läbimõõt D H9 |
Soone laius L+0,2 |
Tihendi kõrgus L1 |
Ümardatud nurgad Rmax |
Radiaalne kliirens Smax |
Chamfer Zmin |
O-rõnga traadi läbimõõt dO |
|
|
<20MPA |
<60MPA |
|||||||||
|
-- |
5~17,9 |
-- |
d+3,6 |
4.7 |
4.2 |
0.3 |
0.2 |
0.15 |
3 |
1.8 |
|
5~17,9 |
18~39,9 |
-- |
d+5,2 |
6.1 |
5.5 |
0.4 |
0.25 |
0.15 |
4 |
2.65 |
|
18~39,9 |
40~108,9 |
5~17,9 |
d+6,8 |
8.0 |
7 |
0.4 |
0.25 |
0.2 |
5 |
3.55 |
|
40~108,9 |
109 ~ 629 |
18~39,9 |
d+10,2 |
11.2 |
10 |
0.5 |
0.3 |
0.2 |
7 |
5.30 |
|
109 ~ 629 |
630 ~ 999 |
40~108,9 |
d+13,4 |
14.2 |
12.7 |
0.6 |
0.35 |
0.25 |
10 |
7.00 |
|
630 ~ 999 |
1000 ~ 1599 |
109 ~ 629 |
d+16,0 |
16.2 |
14.5 |
0.7 |
0.5 |
0.3 |
12 |
8.6 |
|
1000 ~ 1599 |
≥1600 |
630 ~ 999 |
d+18,8 |
18.6 |
16.8 |
0.8 |
0.6 |
0.4 |
15 |
10.0 |
|
≥1600 |
-- |
1000 ~ 1599 |
d+22,8 |
21.8 |
19.8 |
1.0 |
0.7 |
0.6 |
20 |
12.0 |
Märkus.1. Kui vajate suletud soonega süsteemi, võtke ühendust meie ettevõttega.
2. Rõhk > 60MPa, juure H8/f8 sobivuse tolerants, ülikõrgsurve tihend Smax < 0,05.
