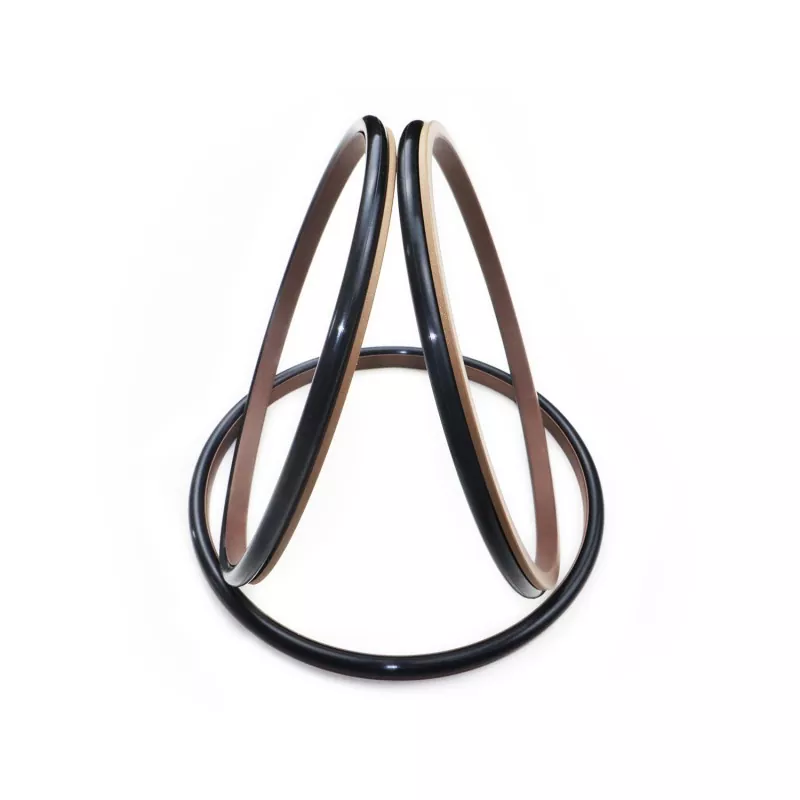

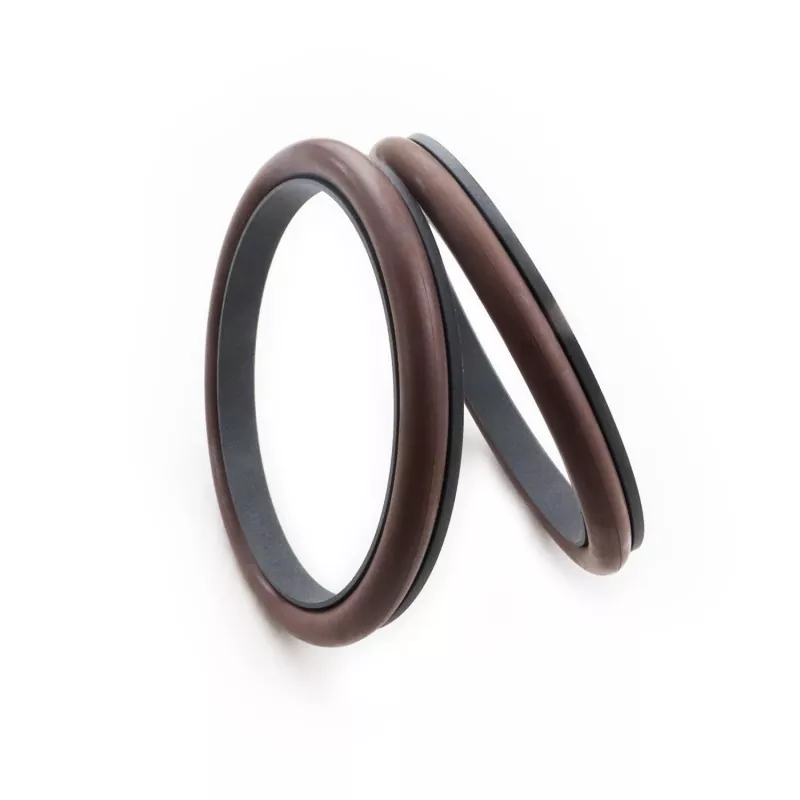

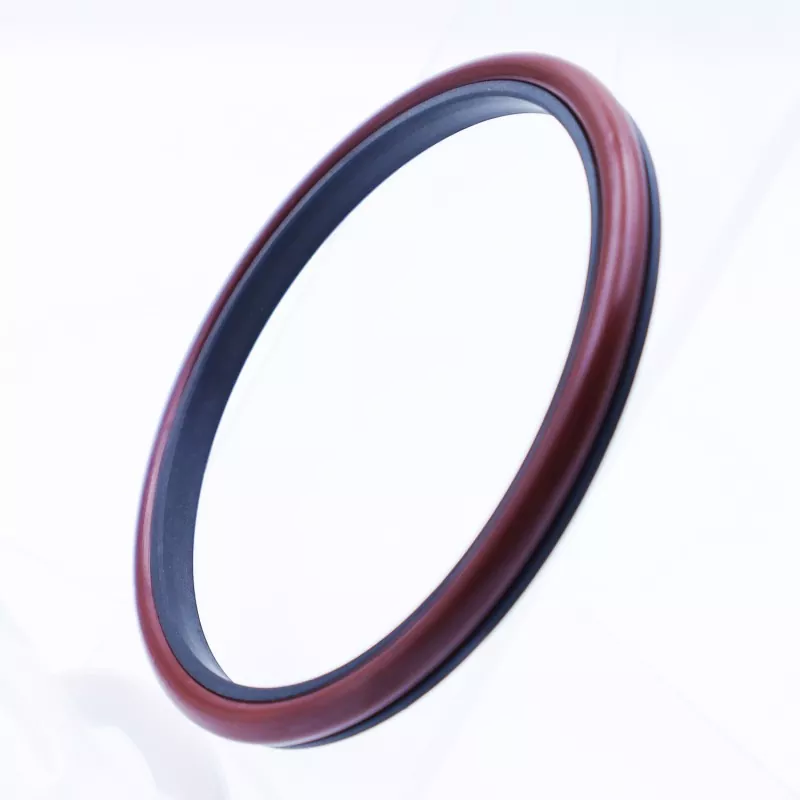

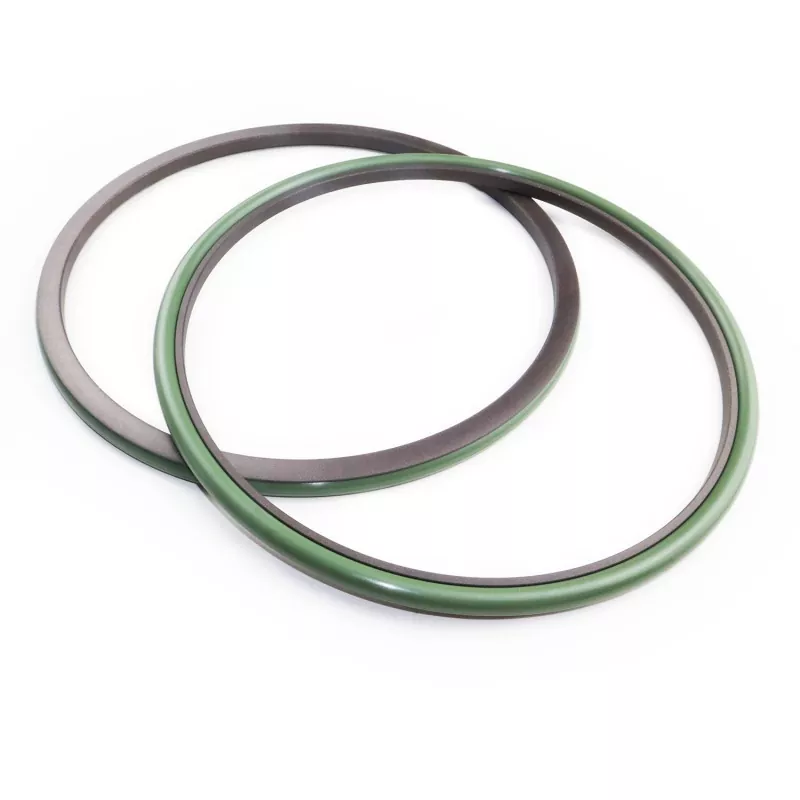

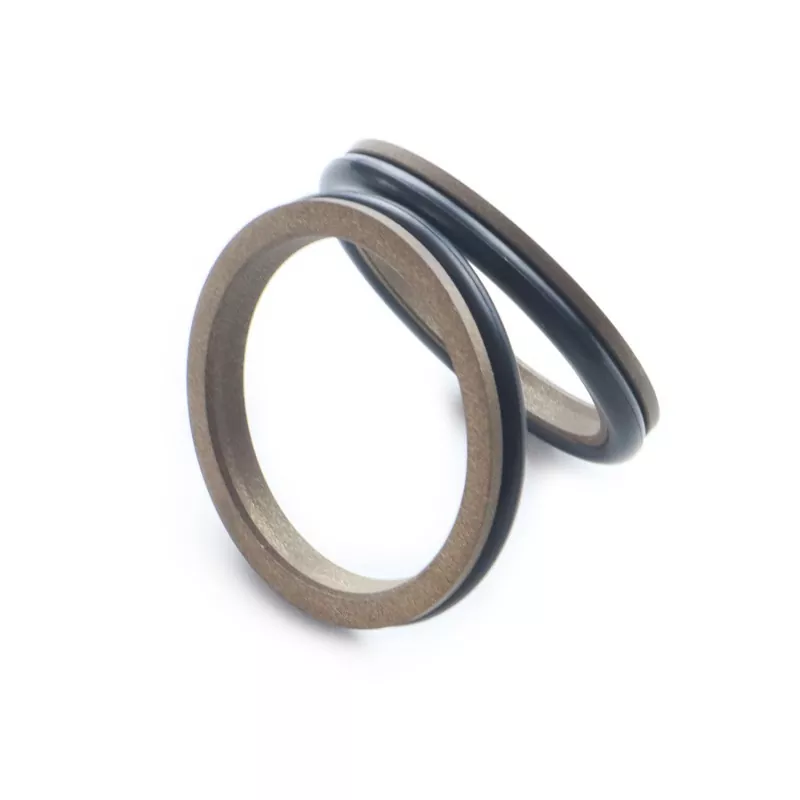

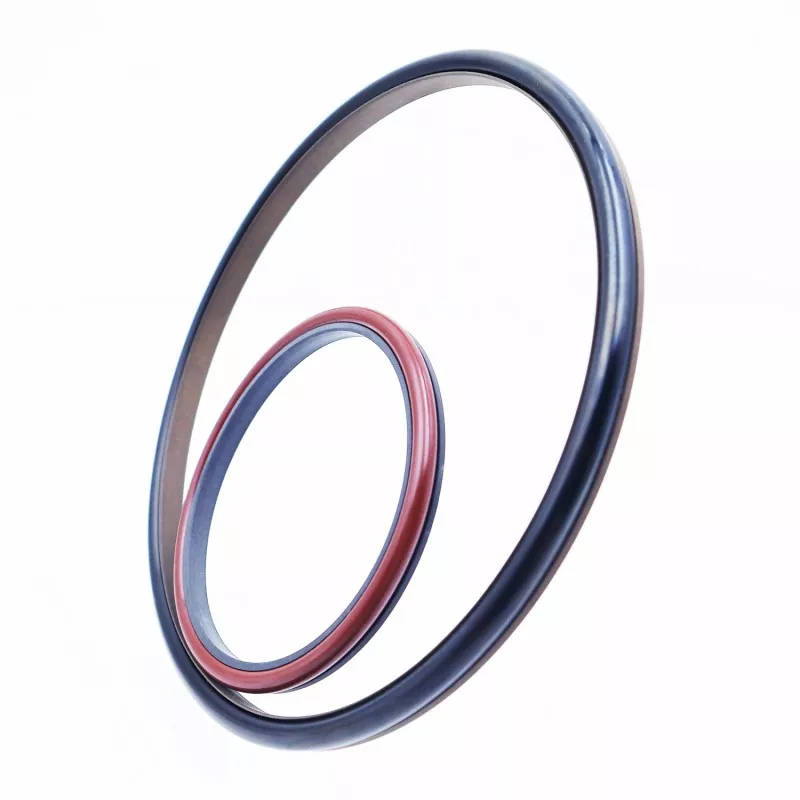

Täisnurkne kombineeritud tihend koosneb täisnurksest PTFE-st (või PTFE-komposiidist) valmistatud tihendusrõngast ja kummist O-rõngast; see on mõeldud ühesuunaliseks edasi-tagasi tihendamiseks hüdraulilistes ja pneumaatilistes rakendustes.
Toode liigitatakse sobiva O-rõnga alusel (ühildub GB1235 seeriaga) seeriatesse RC01 ja RC02. Täisnurksel tihendusrõngal on õhukese huulega disain, mis pakub suurepärast järelkontrolli kompensatsiooni, mille tulemuseks on suurepärane tihendusvõime.
1. sobib nii hüdraulilisteks kui ka pneumaatilisteks rakendusteks;
2. Suurepärane tihendusvõime nii kõrge kui ka madala rõhu tingimustes;
3. Madal hõõrdumine minimaalse käivitustakistusega; tagab sujuva liikumise võrdse dünaamilise ja staatilise hõõrdumisega, välistades kinni libisemise (roomamise);
4. pikk kasutusiga; sobib õlivabaks määrimiseks;
5. Kompaktne konstruktsiooniprojekt; lihtne paigaldada ja hooldada;
Märkus. Piirväärtused ei tohiks esineda samaaegselt.
|
Rõhk (MPa) |
Temperatuur (°C) |
Kiirus (m/s) |
Meedia |
|
≤70 |
-35 kuni +100 (koos NBR O-rõngaga) |
≤6 |
Hüdraulikaõli, tulekindlad vedelikud (HFA/HFB), gaas jne. |
|
-20 kuni +180 (FKM O-rõngaga) |
1. Ühilduvate O-rõngaste materjalide hulka kuuluvad: RO1 nitriilkumm (NBR), RO2 fluorokumm (FKM) jne.
2. Tihendusrõnga materjal: standardmaterjal PTFE3; muud saadaolevad valikud hõlmavad PTFE2, PTFE4 ja muid suure jõudlusega materjale.

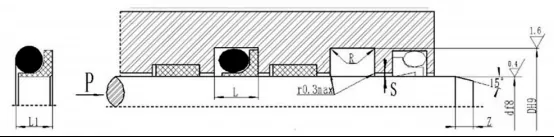

Tellimismudel: RC01—80x89,6x7,8—PTFE3—R01
Mudel – varda läbimõõt × soone läbimõõt × soone laius | PTFE3: muudetud PTFE materjali kood | R01: O-rõnga materjali kood
