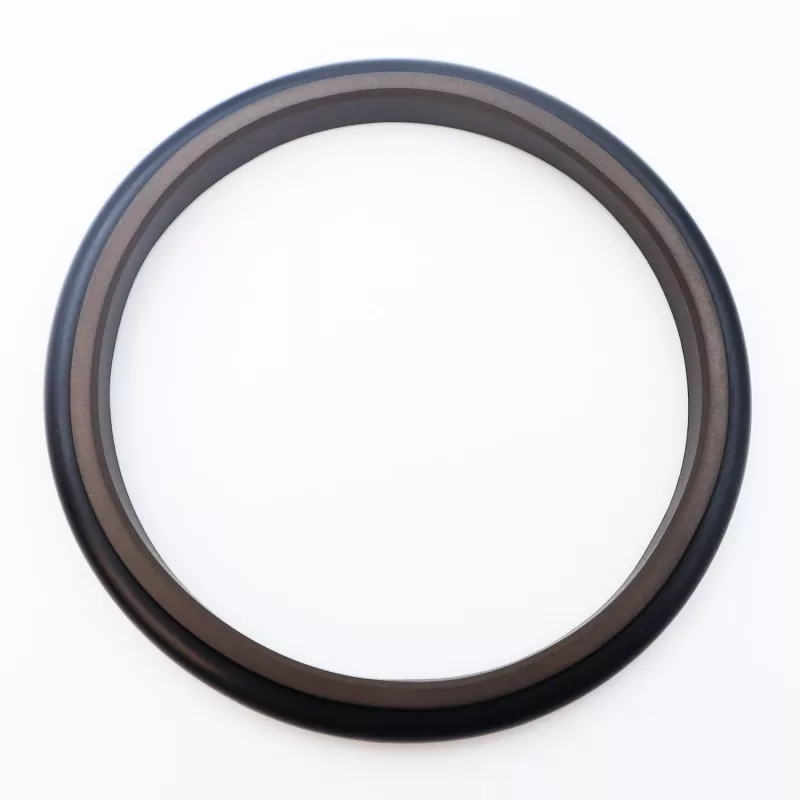

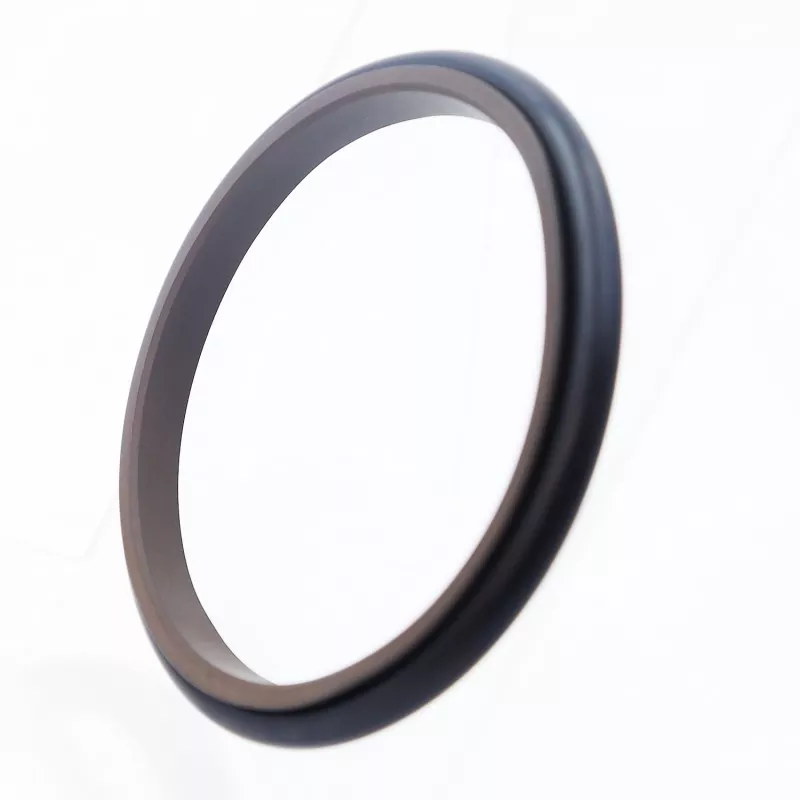

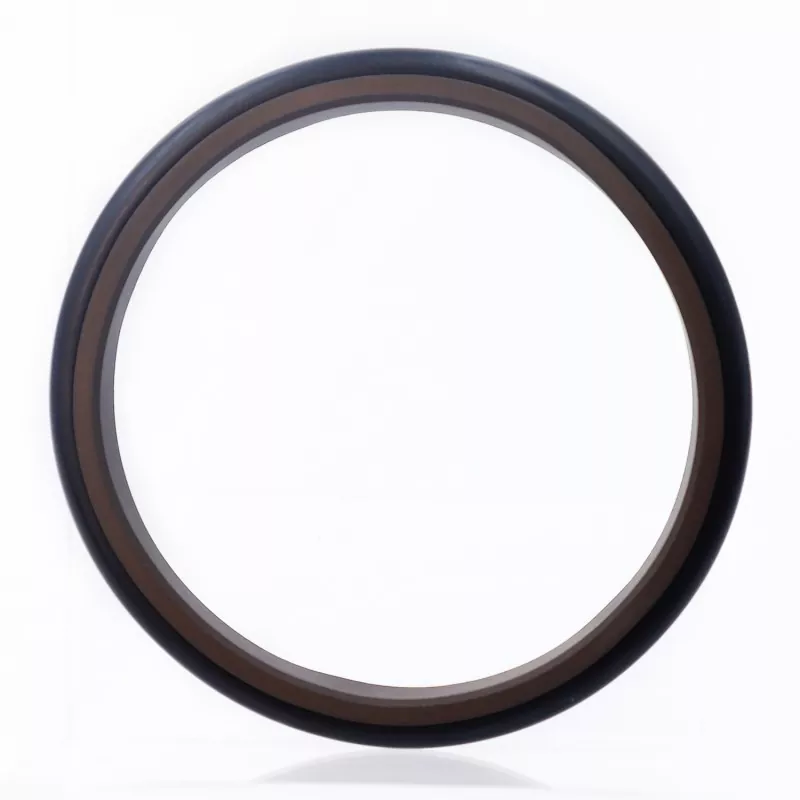

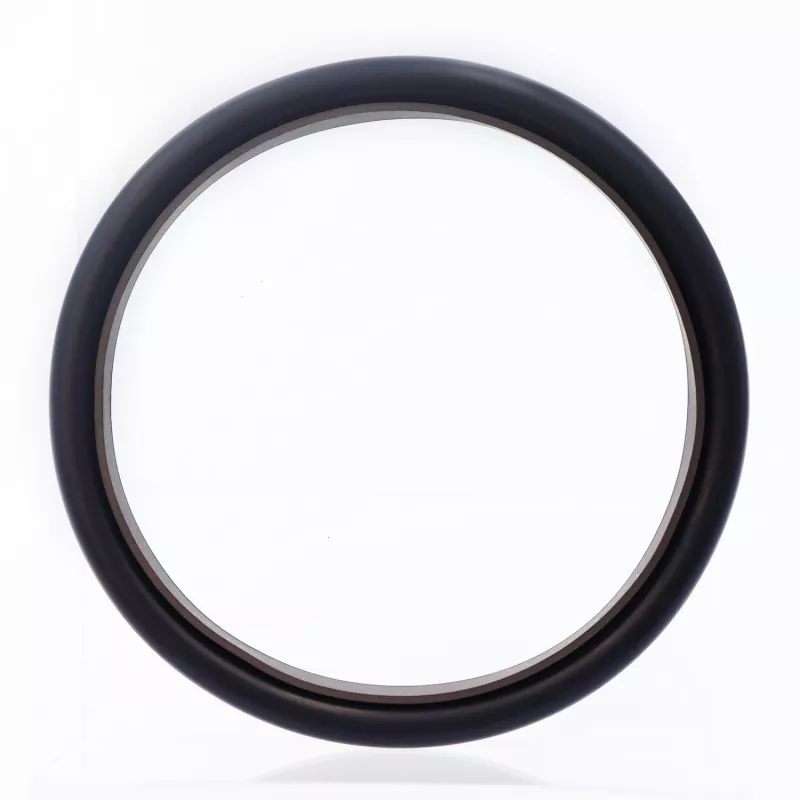

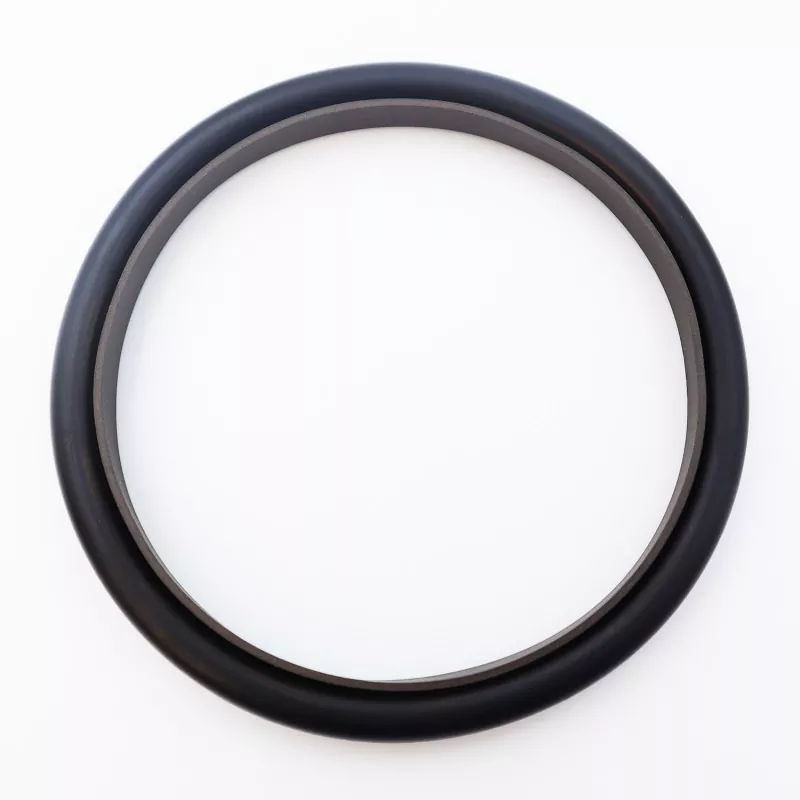

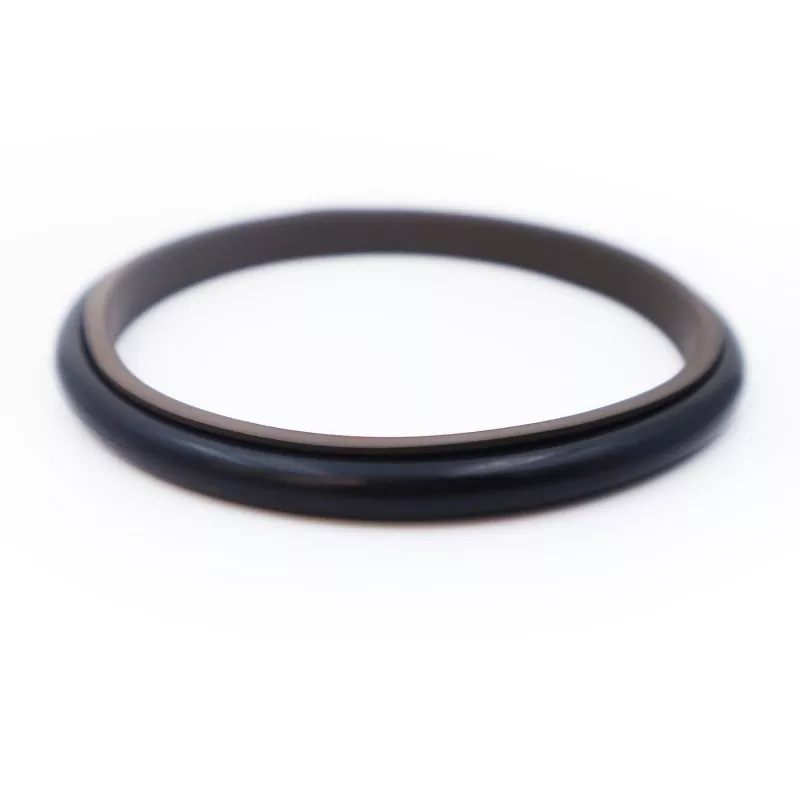

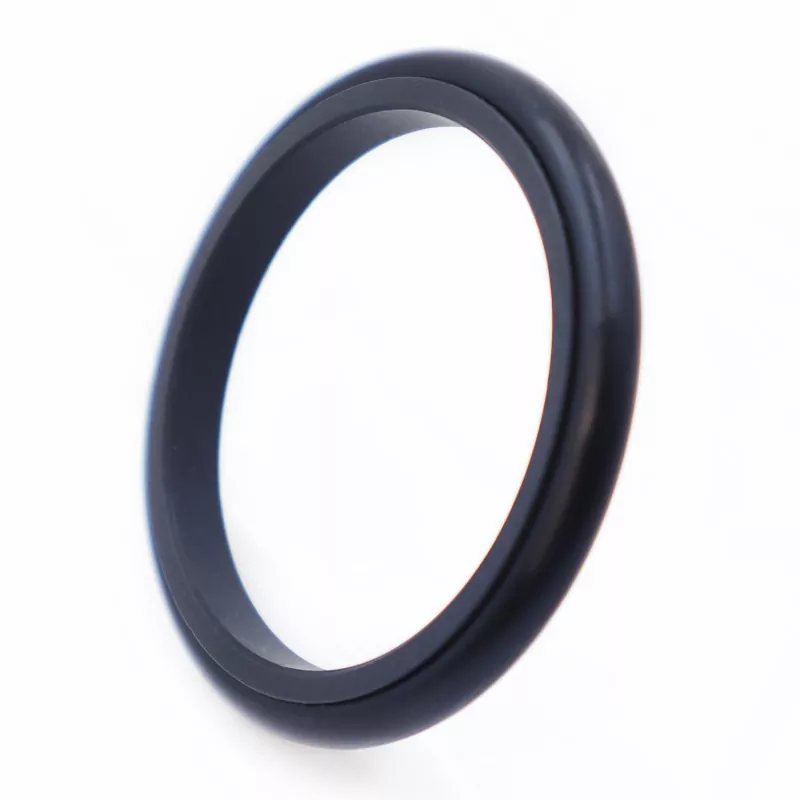

Kolmnurkne kombineeritud tihend koosneb kolmnurksest PTFE tihendusrõngast ja kummist O-rõngast; see on ette nähtud ühetoimeliseks survetihendiks hüdraulilistes ja pneumaatilistes edasi-tagasi liikuvates rakendustes. O-rõngas tagab radiaalse jõu ja kompenseerib tihendusrõnga kulumist. Tänu tihendusrõnga õhukese huulega disainile pakub see suurepärast järelkompensatsiooni ja tihendusjõudlust. Kui varda läbimõõt on väiksem kui 30 mm, tuleks kasutada poolitatud (avatud tüüpi) soone kujundust.
1. sobib nii hüdraulilisteks kui ka pneumaatilisteks rakendusteks;
2. Madal hõõrdumine, madal purunemistakistus, sujuv liikumine, võrdne dünaamiline ja staatiline hõõrdumine ning libisemise puudumine;
3. pikk kasutusiga; sobib õlivabaks määrimiseks;
4. Kompaktne disain; lihtne paigaldada ja hooldada;
Piirväärtused ei tohiks esineda samaaegselt.
|
Rõhk (MPa) |
Temperatuur (°C) |
Kiirus m/s |
Meedia |
|
≤20 |
-35 kuni +100 (koos NBR O-rõngaga) |
≤6 |
Mineraalipõhised hüdroõlid, tulekindlad vedelikud (HFA/HFB), gaasid jne. |
|
-20 kuni +180 (FKM O-rõngaga) |
1. Ühilduvate O-rõngaste materjalide hulka kuuluvad: R01 nitriilkumm (NBR), R02 fluorokumm (FKM) jne.
2. Tihendusrõnga materjal: standardmaterjal PTFE3; alternatiivsete materjalide hulka kuuluvad PTFE1, PTFE2 ja PTFE4.
Tellimismudel: RC14—80—PTFE3—R01
RC14 – mudel 80 – võlli läbimõõt d – PTFE (materjali kood R01) – O-rõnga materjali kood
Tooteid saab valmistada igas spetsifikatsioonitabelis loetletud suuruses.
|

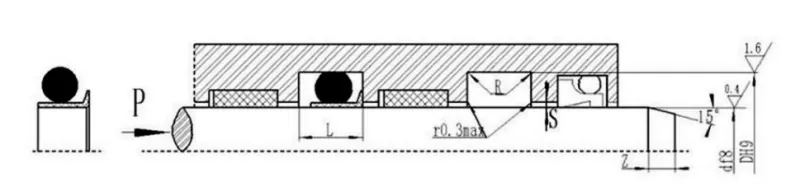

Võlli läbimõõdu vahemik d f8 |
Soone läbimõõt D H9 |
Soone laius L+0,2 |
Nurga raadius Rmax |
Radiaalne kliirens S |
Chamfer Z |
O-rõnga traadi läbimõõt teha |
|
8-17 |
d+5,2 |
3.8 |
0.6 |
0.25 |
3 |
2.65 |
|
18-39 |
d+6,6 |
4.8 |
1 |
0.3 |
4 |
3.55 |
|
40-108 |
d+10 |
7.3 |
1.3 |
0.35 |
6 |
5.30 |
|
109-1500 |
d+13 |
9.5 |
1.8 |
0.4 |
8 |
7.00 |
Märkus: Võlli läbimõõduga ≤30 mm on soovitatav kasutada avatud sooni.
