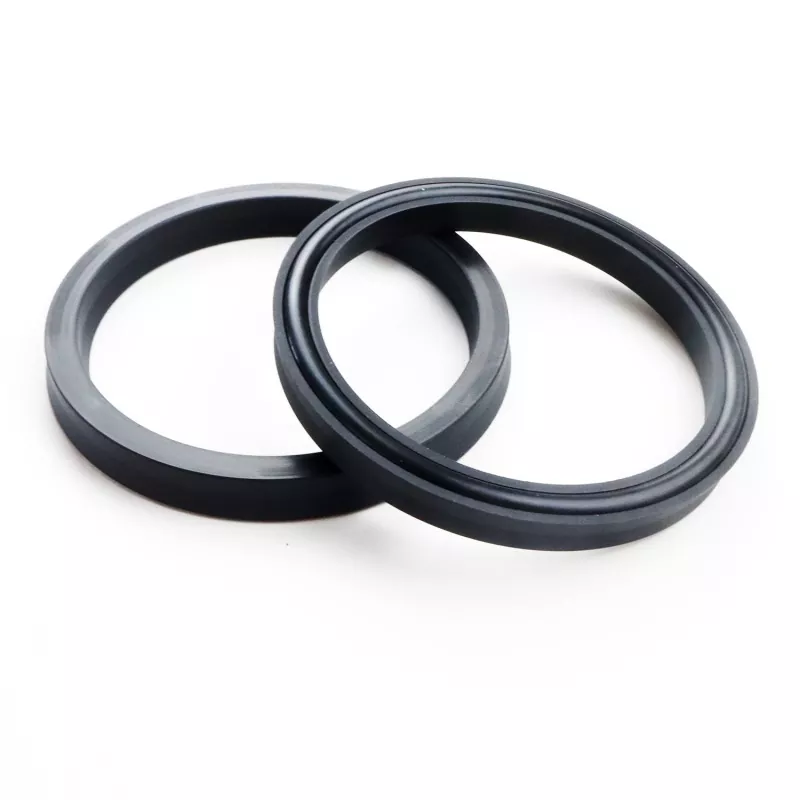

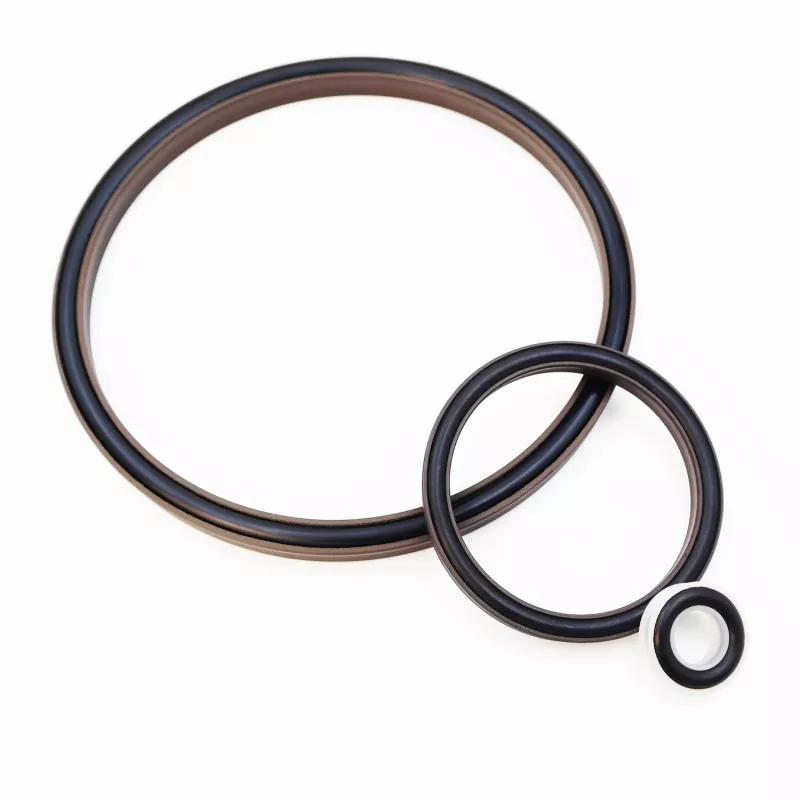

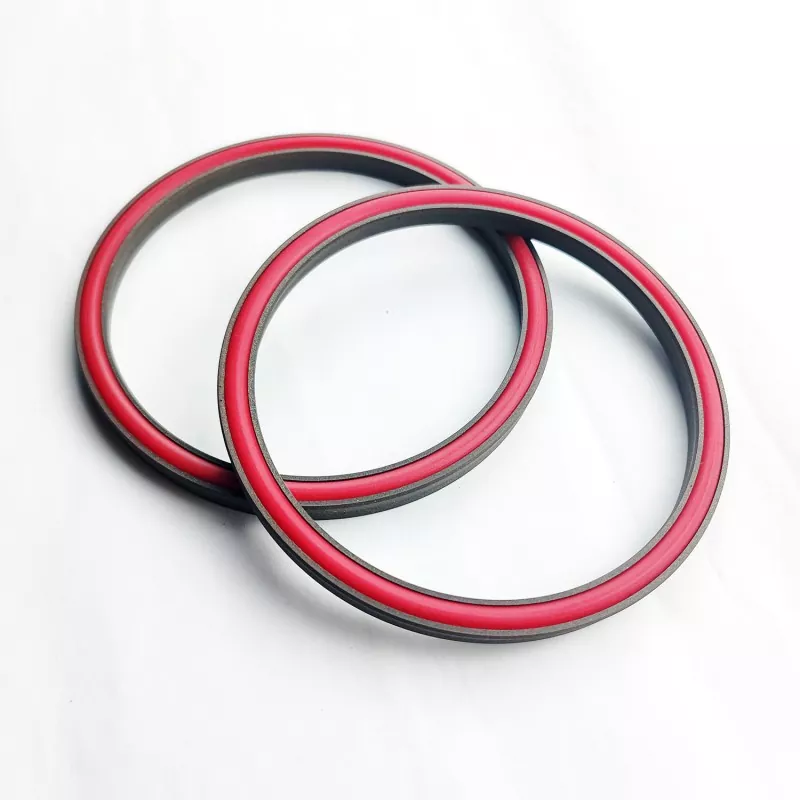

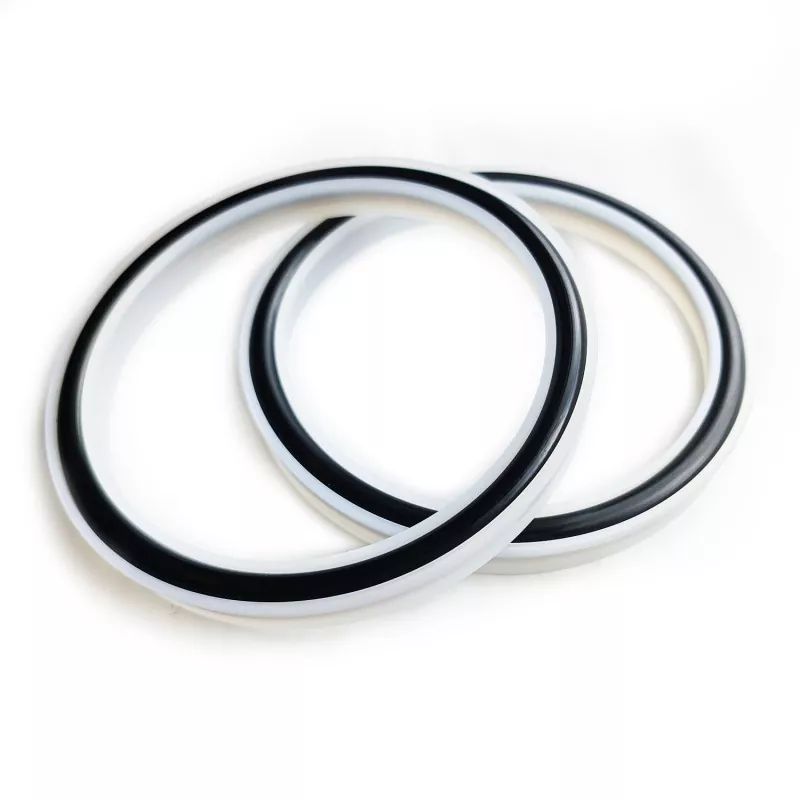

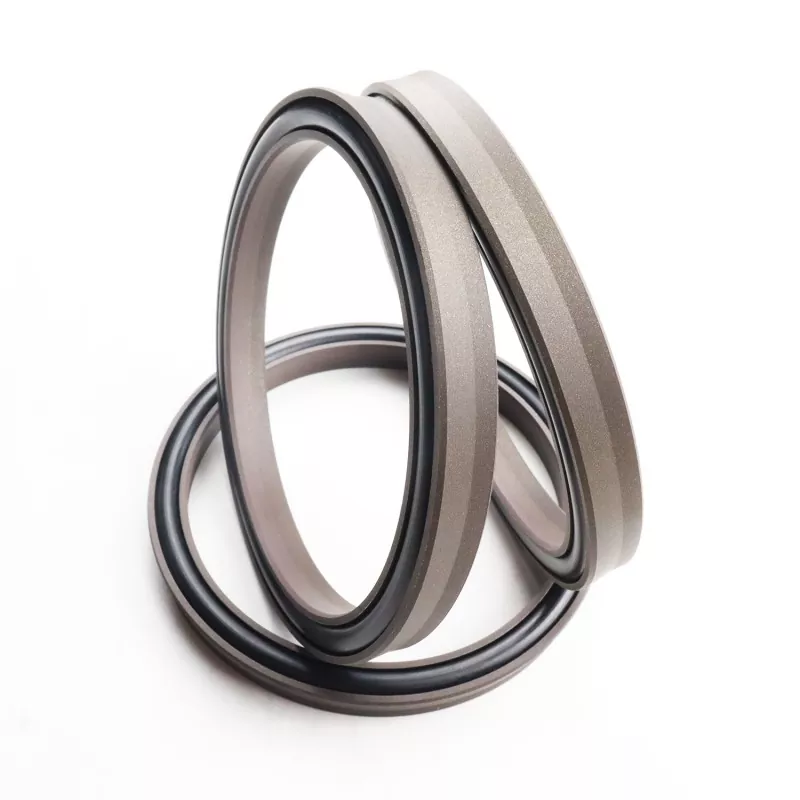

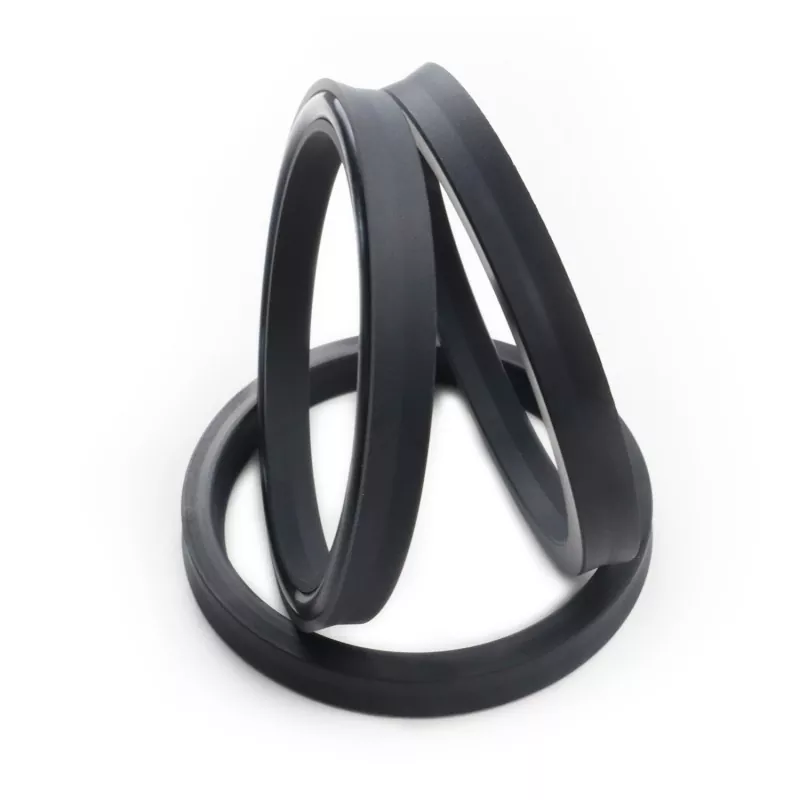

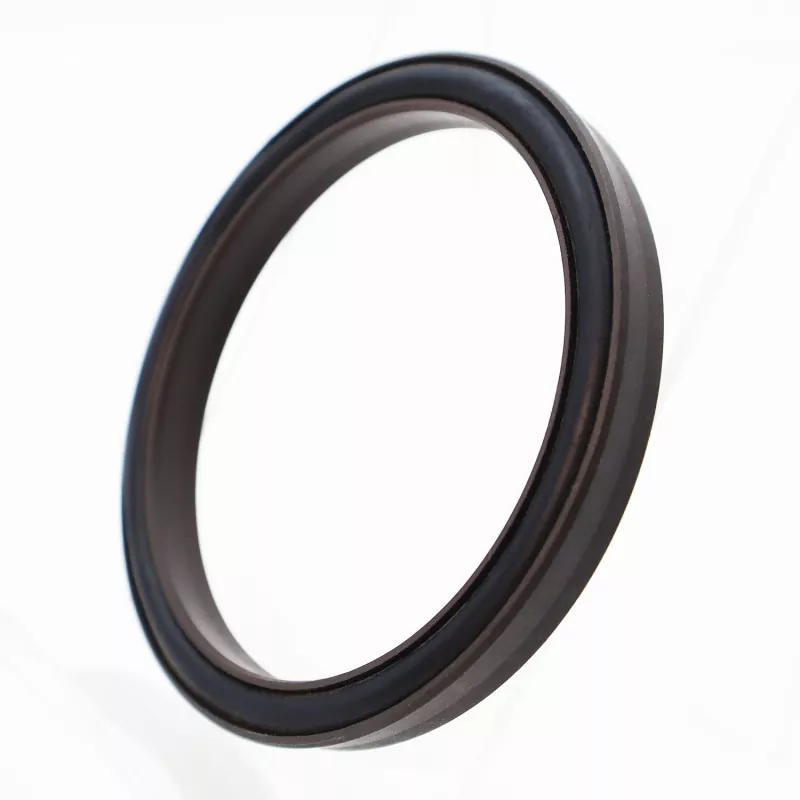

Y-tüüpi kombineeritud tihend (ülikõrgsurve/hüdrauliline survetihend) koosneb Y-kujulisest PTFE-st ja selle komposiitmaterjalidest valmistatud tihendusrõngast ning O-rõngast. See sobib ühesuunaliseks tihendamiseks hüdraulilisel edasi-tagasi liikumisel.
Tänu Y-kujulise tihendusrõnga patenteeritud struktuurile ja optimeeritud paksusele toimib see hästi isegi veesurve või muude madala viskoossusega ainete korral. Tihendusrõnga konstruktsioon parandab ka selle vastupidavust kõrgele ja ülikõrgele rõhule. Tihend töötab madala hõõrdeteguriga, välistades roomamise ja võimaldades pikaajalist õlivaba määrimist.
Märkus. Sellel tihendikonstruktsioonil on piirangud ja seda ei soovitata kasutada suletud soontes.
1. Madal hõõrdumine, madal käivitustakistus, sujuv töö, võrdne dünaamiline ja staatiline hõõrdumine, roome puudub.
2. Pikk kasutusiga, sobib õlivabaks määrimiseks.
3. Sobib kõrgsurve-, ülikõrgsurve- ja madala viskoossusega kandjate, näiteks vee, tihendamiseks.
Äärmuslikud väärtused ei tohiks esineda samaaegselt. Kui rõhk ületab 260 MPa, võtke ühendust meie ettevõttega.
|
Rõhk (MPa) |
Temperatuur (°C) |
Kiirus (m/s) |
Meedia |
|
≤260 |
-35 kuni +100 (koos NBR O-rõngaga) |
≤6 |
Hüdraulikaõli, tulekindlad vedelikud (HFA/HFB), gaas jne. |
|
-20 kuni +180 (FKM O-rõngaga) |
1. Sobivad O-rõnga materjalid: RO1 nitriilbutadieenkautšuk (NBR), RO2 fluorokumm (FKM) jne.
2. Tihendusrõnga materjal: standardmaterjal PTFE3, muud valikulised materjalid on PTFE2, PTFE4 ja muud suure jõudlusega materjalid.

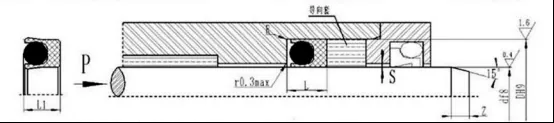

Tellimine Mudel RC10-40x52,4x9,2-PTFE3-R01
Mudel – varda läbimõõt x soone läbimõõt x soone laius PTFE3 – muudetud PTFE materjali kood R01 – O-rõnga materjali kood
