Kõrgsurvetihenditele spetsialiseerunud tootjana pakub Ruichen Sealing jalatüüpi kombineeritud tihendit. Tihendusrõngal on õhukese huulega struktuur, mis tagab suurepärase dünaamilise kompensatsioonivõime. Selle ainulaadne jalakujuline tihenduspind, mis sisaldab kiilukujulist soont, suurendab saastekindlust ja vähendab hõõrdumist; see spetsiaalne disain suurendab märkimisväärselt survekindlust, muutes selle sobivaks kõrgsurve- ja ülikõrgsurverakendustes. Märkus. See tihend ei sobi paigaldamiseks suletud soontesse.
Ootame inseneriseadmete ostjate päringuid valiku ja hulgitellimuste kohta.

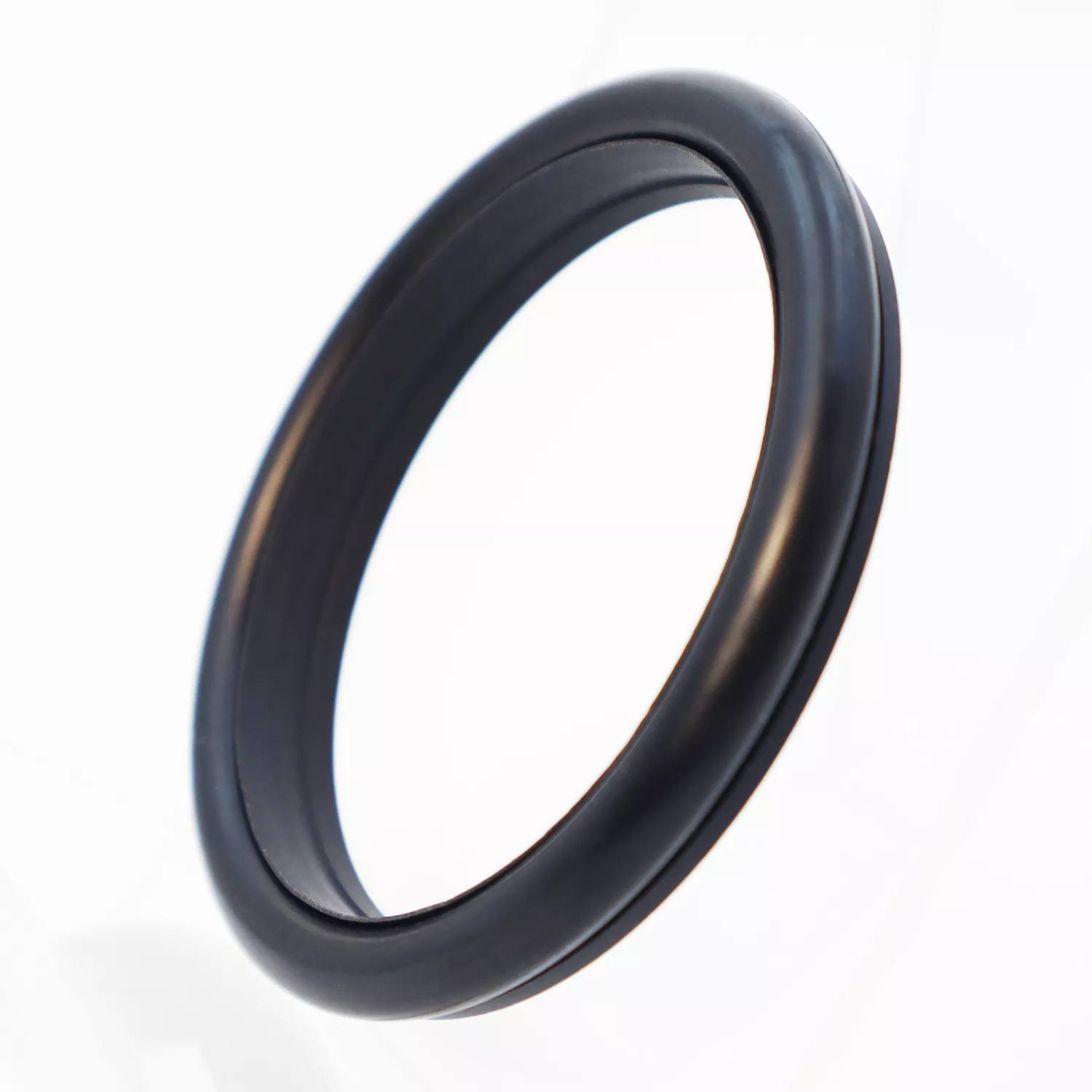

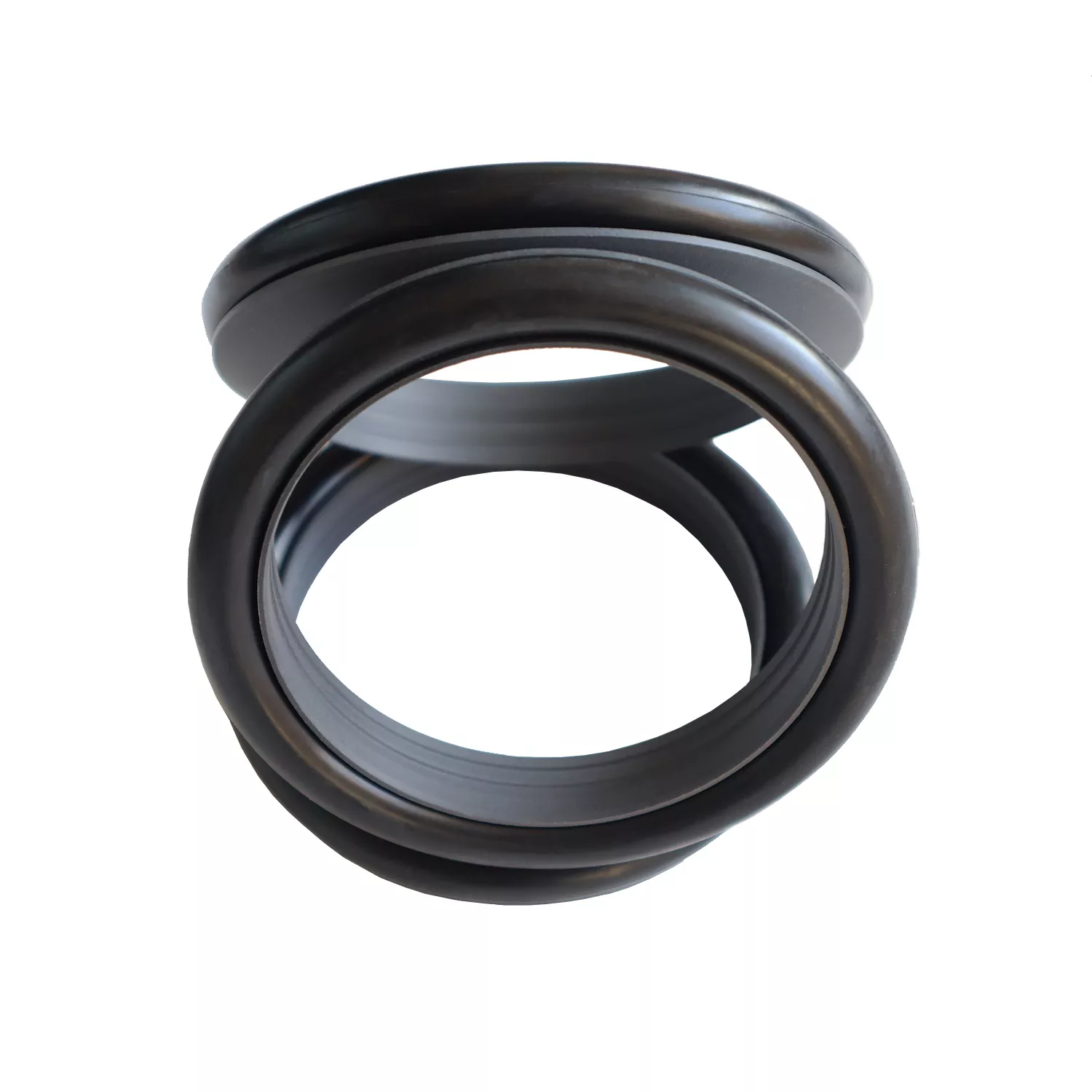

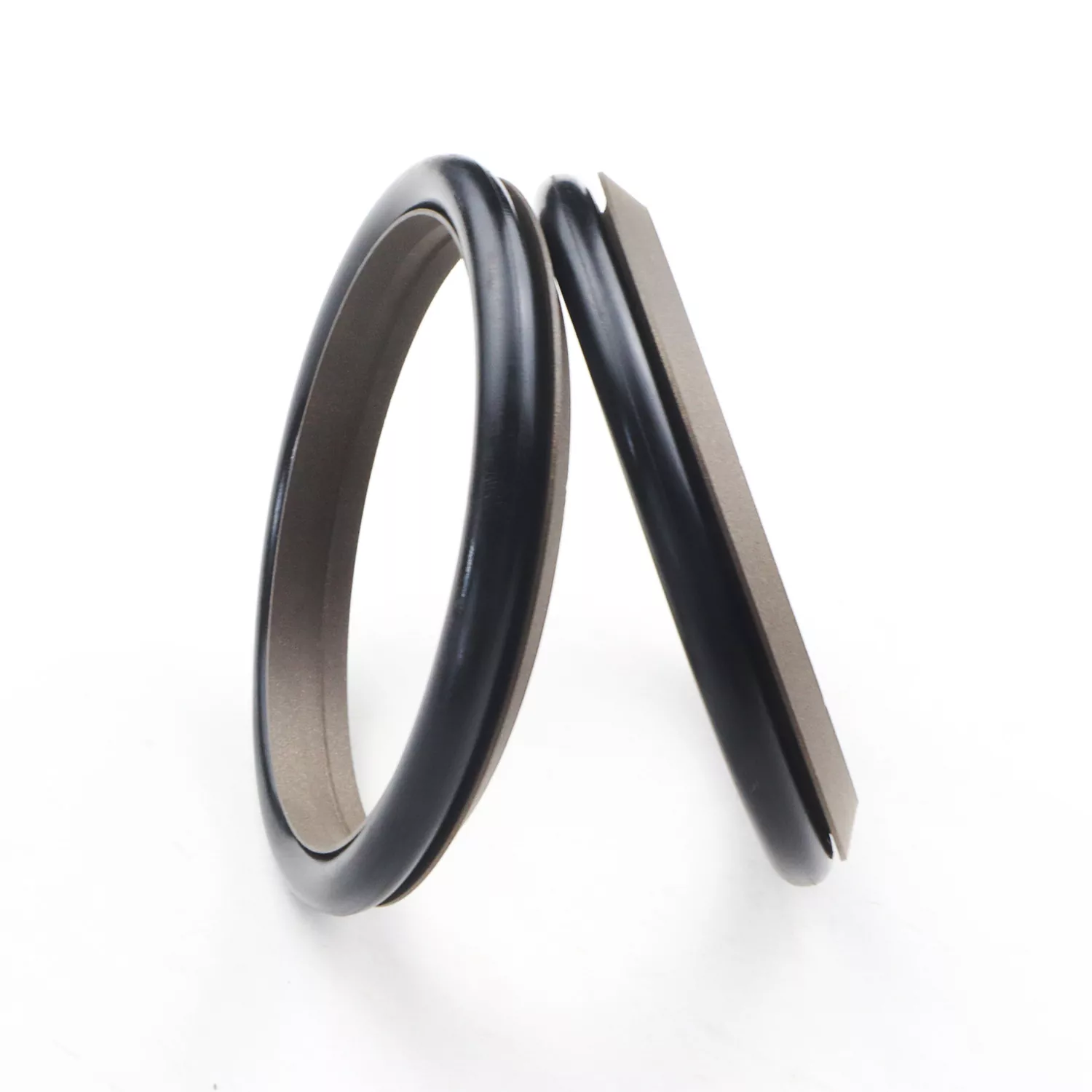

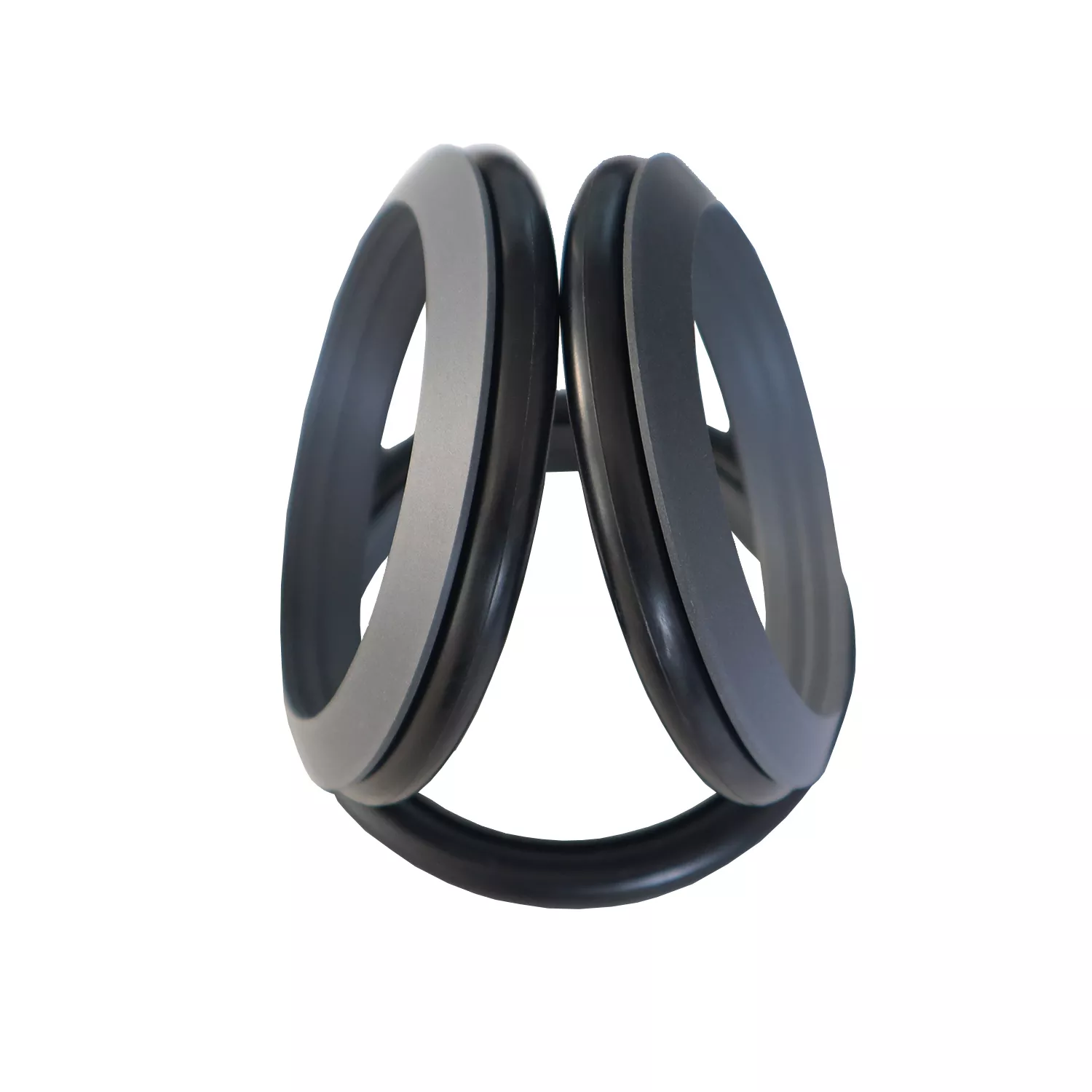

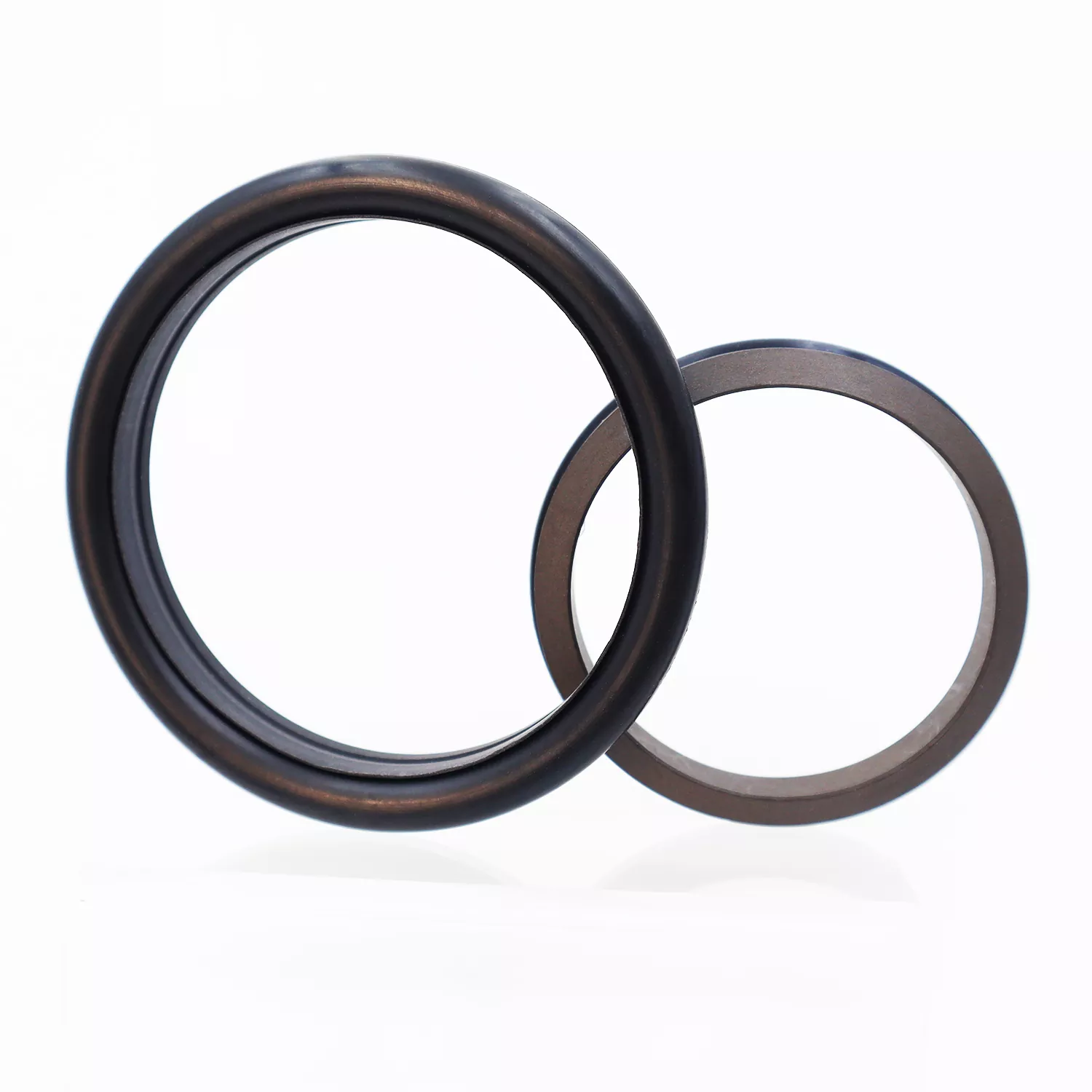

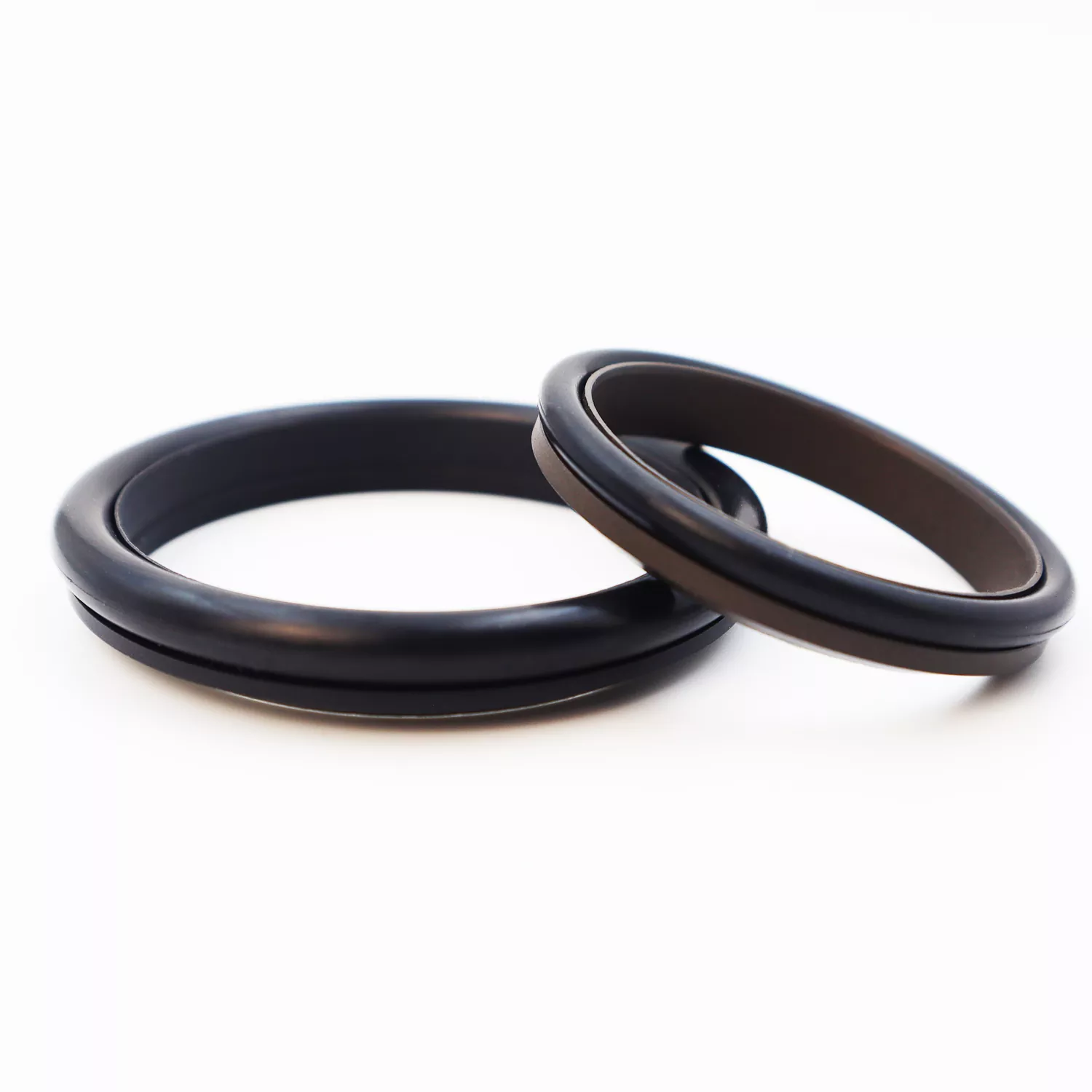

Jalatüüpi kombineeritud tihend koosneb jalakujulisest tihendusrõngast (valmistatud PTFE-st või PTFE-komposiitmaterjalist), mis on ühendatud kummist O-rõngaga; see on ette nähtud ühetoimeliseks tihendamiseks hüdraulilistes ja pneumaatilistes edasi-tagasi liikuvates rakendustes.
See liigitatakse kaasasoleva O-rõnga alusel sarjadesse RC03 ja RC04 (mis kasutab GB1235 seeria O-rõngaid). Tihendusrõngal on õhukese huulega disain, mis pakub suurepärast dünaamilist kompensatsiooni, mille tulemuseks on suurepärane tihendusvõime. Kiilukujuline soon jalakujulisel tihenduspinnal parandab tihenduse terviklikkust ja saastekindlust, vähendades samal ajal hõõrdumist. Struktuurne disain suurendab ka tihendi survetalitlusvõimet. Üldiselt ei saa seda paigaldada suletud soontesse.
1. Sobib nii hüdrauliliste kui ka pneumaatiliste rakenduste jaoks
2. Suurepärane tihendusvõime nii kõrg- kui ka madalrõhukeskkonnas
3. Madal hõõrdumine; minimaalne käivitustakistus ja sujuv liikumine; võrdne dünaamiline ja staatiline hõõrdumine; pole libisemisefekti
4. pikk kasutusiga; sobib õlivabaks määrimiseks
5. suudab toime tulla kõrgsurve ja ülikõrgsurve tihendusnõuetega
Piirväärtused ei tohiks esineda samaaegselt.
|
Rõhk (MPa) |
Temperatuur (°C) |
Kiirus (m/s) |
Meedia |
|
≤100 |
-35 kuni +100 (koos NBR O-rõngaga) |
≤6 |
Hüdraulikaõli, tulekindlad vedelikud (HFA/HFB), gaas jne. |
|
-20 kuni +180 (FKM O-rõngaga) |
1. Ühilduvate O-rõngaste materjalide hulka kuuluvad: RO1 nitriilkumm (NBR), RO2 fluorokumm (FKM) jne.
2. Tihendusrõnga materjal: standardmaterjal PTFE3; muud saadaolevad valikud hõlmavad PTFE2, PTFE4 ja muid suure jõudlusega materjale.

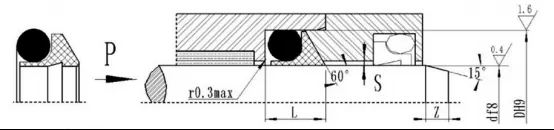

Tellimismudel: RC03—80x89x10-PTFE3-R01
Mudel – varda läbimõõt x soone läbimõõt x soone laius PTFE3 – muudetud PTFE materjali kood R01 – O-rõnga materjali kood
Tooteid saab valmistada igas spetsifikatsioonitabelis loetletud suuruses.
|
d f8 |
D H9 |
L+0.2 |
Smax |
Zmin |
d0 |
|
|
<40MPA |
<60MPA |
|||||
|
5-17 |
d+4,7 |
5.2 |
0.25 |
0.15 |
4 |
2.65 |
|
18-39 |
d+6,2 |
6.6 |
0.25 |
0.2 |
5 |
3.55 |
|
40-108 |
d+9,0 |
10.0 |
0.3 |
0.2 |
7 |
5.30 |
|
109 ~ 670 |
d+12,0 |
13.2 |
0.35 |
0.25 |
10 |
7.00 |
|
671-999 |
d+14,6 |
15.8 |
0.5 |
0.3 |
12 |
8.6 |
|
1000-1600 |
d+18 |
17.4 |
0.6 |
0.4 |
15 |
10 |
|
>1600 |
d+21,2 |
22 |
0.7 |
0.6 |
20 |
12 |
Märkused: 1. Rõhu korral > 60 MPa kasutage tihendi aluse piirkonnas H8/f8 sobivuse tolerantsi; ülikõrgsurve tihendamiseks, Smax < 0,05.
2. Kui vajate suletud soonega konstruktsiooni, võtke ühendust kontoriga.
Ühildub GB1235 O-rõngastega; Valmistada saab spetsifikatsioonide tabelis loetletud mis tahes suurusega tooteid.
|
d f8 |
D H9 |
L+0.2 |
Smax |
Zmin |
d0 |
|
|
<40MPA |
<60MPA |
|||||
|
5-39 |
d+6,2 |
6.6 |
0.25 |
0.2 |
5 |
3.5 |
|
40-150 |
d+9,8 |
10.6 |
0.3 |
0.2 |
7 |
5.7 |
|
151-1500 |
d+14,6 |
15.8 |
0.5 |
0.3 |
12 |
8.6 |
