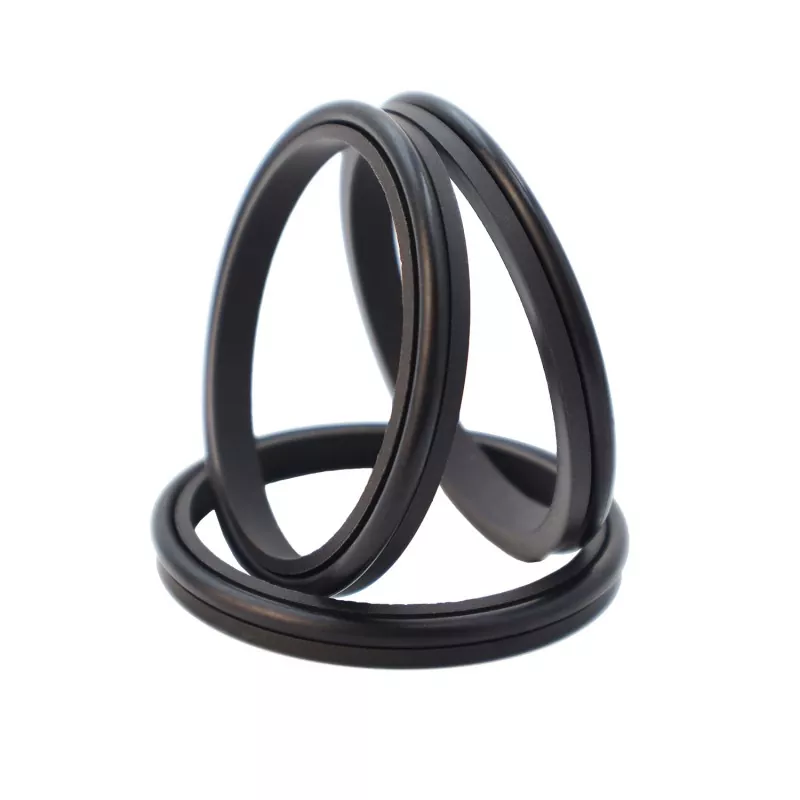

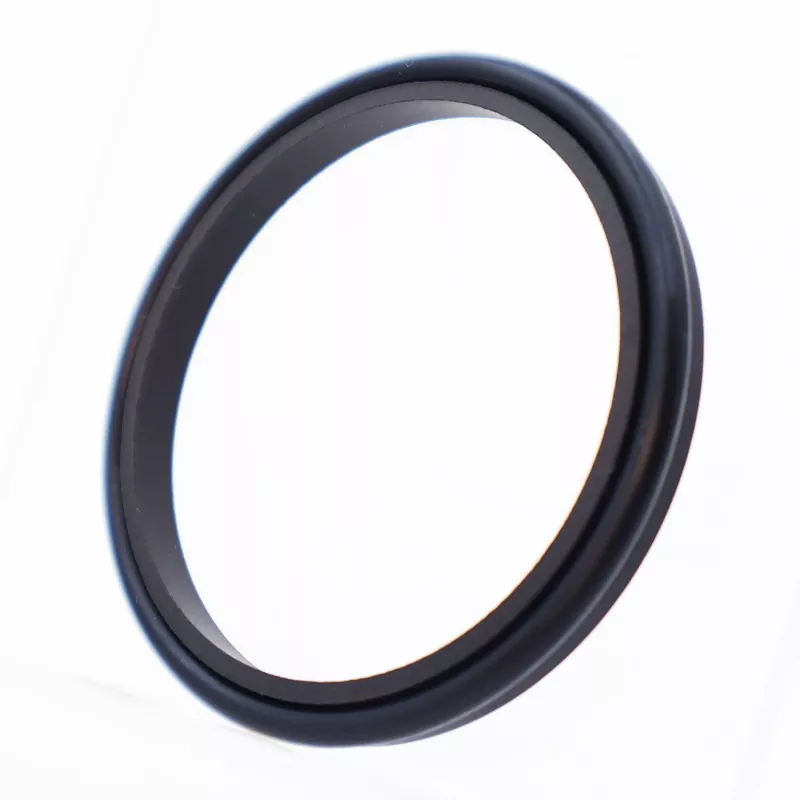

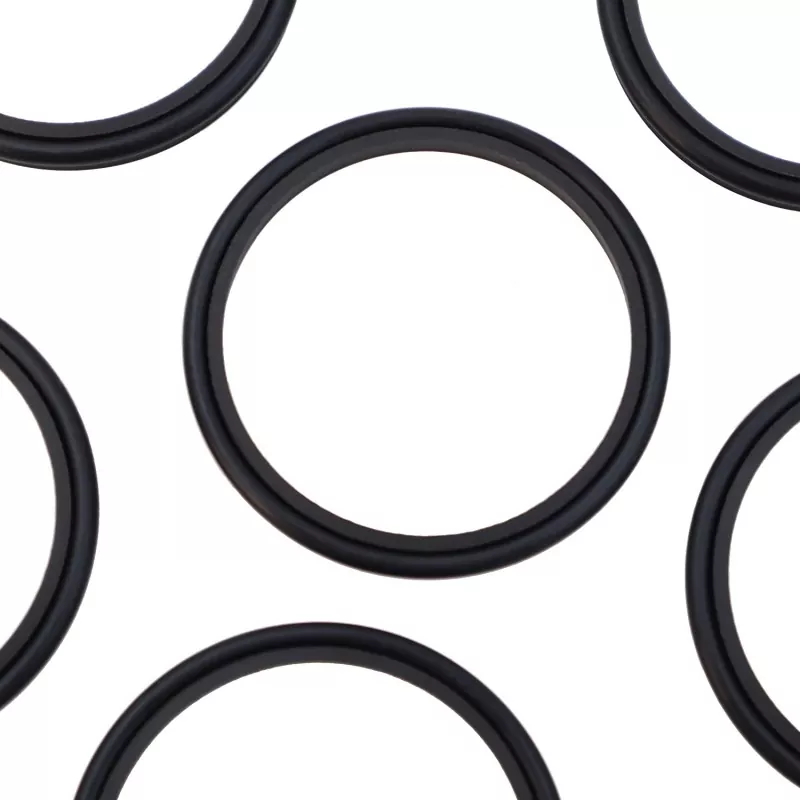

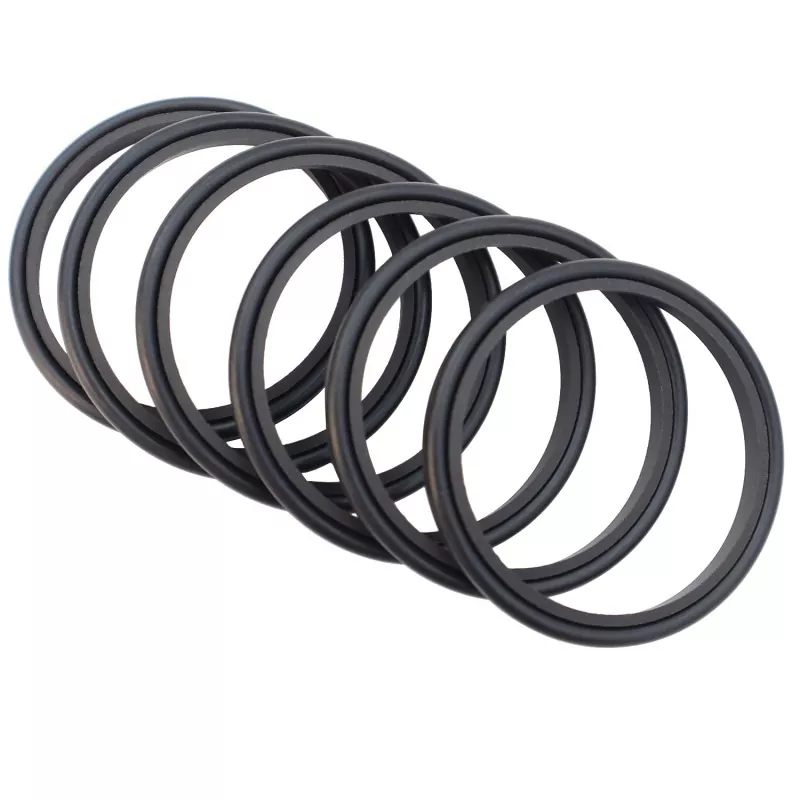

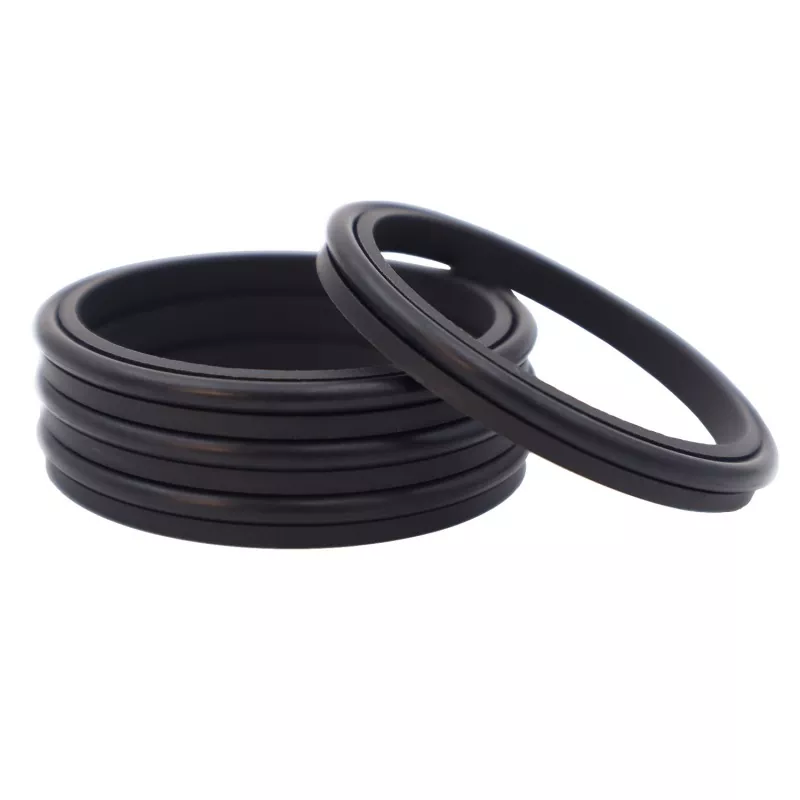

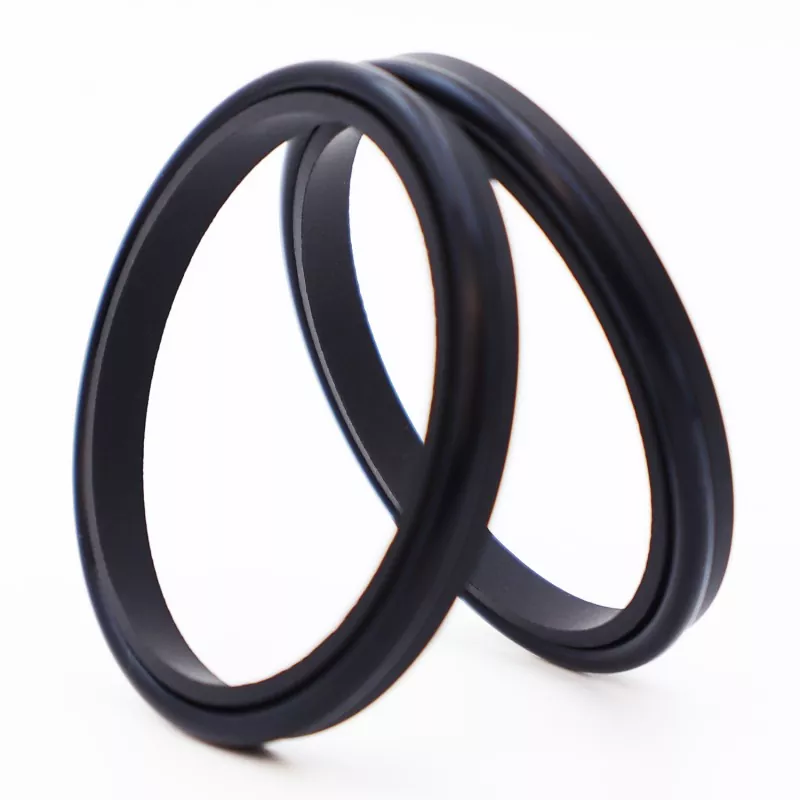

Ühe huulega kombineeritud klaasipuhasti tihend on ühetoimeline klaasipuhasti tihend, mis koosneb täidetud PTFE ühe huulega klaasipuhasti rõngast ja kummist O-rõngast; see eemaldab tolmu ja hoiab ära süsteemi saastumise. See sobib edasi-tagasi liikumiseks, võnkumiseks või spiraalseks liikumiseks.
|
Rõhk (MPa) |
Temperatuur (°C) |
Kiirus m/s |
Meedia |
|
- |
-35 kuni +100 (koos NBR O-rõngaga) |
6 |
Hüdraulikaõli, emulsioon, vesi jne. |
|
-20 kuni +200 (FKM O-rõngaga) |
Tellimismudel: RCF03—80-PTFE3—R01
RCF03 – mudel | 80 – võlli läbimõõt | PTFE3 – üldotstarbeline modifitseeritud PTFE | R01 – kummikomponentide materjalikood
Nitriilkummi (NBR) – R01 | Fluorokumm (FKM) – R02
Tooteid saab tarnida mis tahes suuruses määratud parameetrite vahemikus.
|

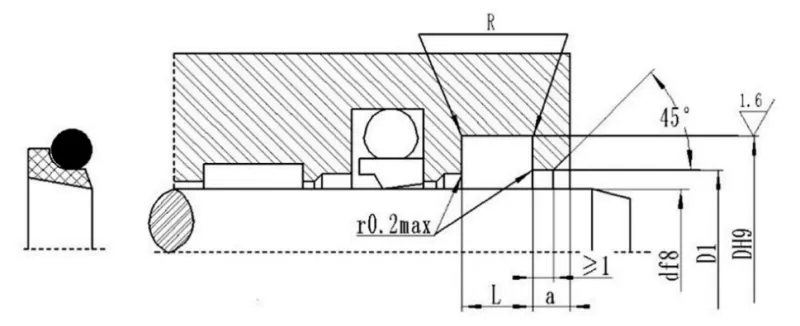

Võlli läbimõõdu vahemik d f8 |
Soone läbimõõt D H9 |
Soone laius L+0,2 |
Puhastusava läbimõõt D1 H11 |
Selge avanemislaius a ≥ |
Nurga raadius R≤ |
O-rõngas Ristlõike läbimõõt teha |
|
4~11 |
d+4,8 |
3.7 |
d+1,5 |
2 |
0.4 |
1.80 |
|
12-64 |
d+6,8 |
5.0 |
d+1,5 |
2 |
0.7 |
2.65 |
|
65-250 |
d+8,8 |
6.0 |
d+1,5 |
3 |
1.0 |
3.55 |
|
251-420 |
d+12,2 |
8.4 |
d+2,0 |
4 |
1.5 |
5.30 |
|
421-650 |
d+16,0 |
11.0 |
d+2,0 |
4 |
1.5 |
7.00 |
|
651-1500 |
d+20,0 |
14.0 |
d+2,5 |
5 |
2.0 |
8.60 |
